Výměna LCD displeje iPhone 11 Pro

Publikované dne 08.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

16

Potřebné náhradní díly:

Apple iPhone 11 Pro - LCD Displej + Dotykové Sklo + Rám Soft OLED FixPremium
2 752 Kč s DPH 2 274 Kč bez DPH
Apple iPhone 11 Pro - Lepka pod LCD Adhesive
Výrobce: Apple Kód: iPhoneP11-33
Apple iPhone 11 Pro - Lepka pod LCD Adhesive
76 Kč s DPH 63 Kč bez DPH

Pokud je obrazovka vašeho iPhone 11 Pro prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Kombinovaná sestava reproduktoru + senzoru sluchátka připevněna k zadní části displeje je od výroby spárována s vaším individuálním telefonem iPhone, takže ho při jakékoliv výměně displeje musíte přenést ze starého displeje do nového. Obsahuje zaplavovací iluminátor, který je součástí biometrického bezpečnostního prvku Face ID. Pokud je Face ID poškozené nebo vyměněny, přestane fungovat, takže buďte opatrní, abyste během tohoto postupu nepoškodili některý z těchto komponent. V případě poškození může funkci Apple ID obnovit pouze Apple nebo autorizovaný technik společnosti Apple.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

Krok 1Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,7mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.

Krok 2Přelepte všechny praskliny páskou

  • Na displej iPhone-u nalepte balicí pásku, dokud nebude zakryt celý displej.
  • Takto zůstanou skleněné střepy zalepeny a zajistí se strukturální integrita při zvedání displeje.

Noste ochranné brýle, abyste si chránili oči před jakýmkoliv sklem, které se během opravy bude otřásat.

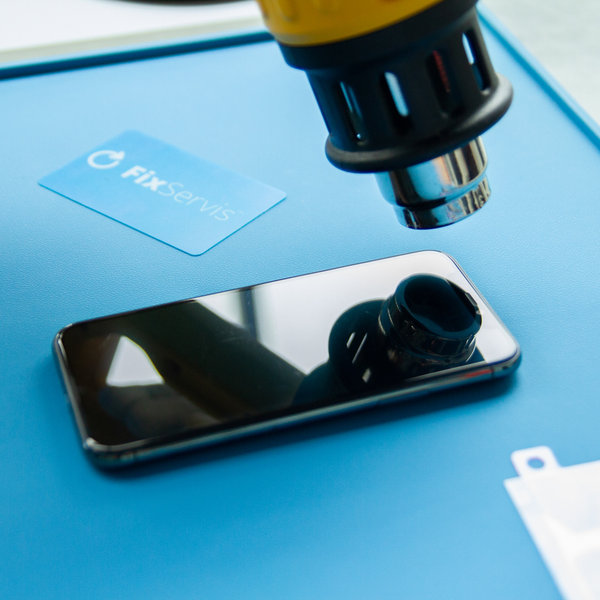

Krok 3Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

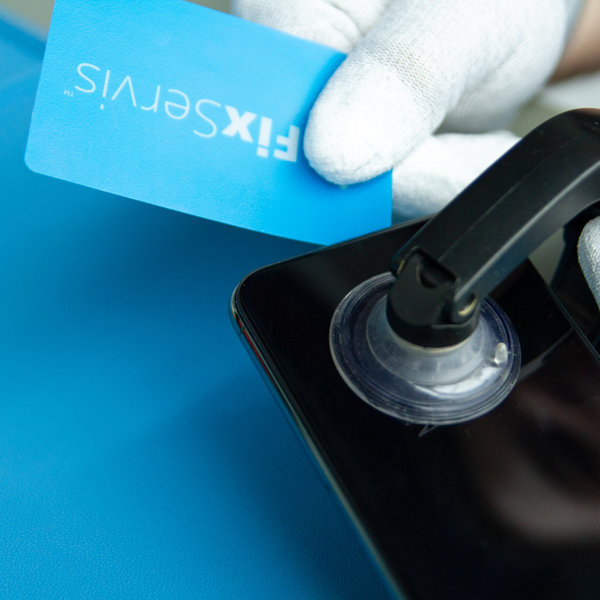

Krok 4Otevírání 2

  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

Krok 5Otevírání 3

  • Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
  • Totéž opakujte kolem pravého volného rohu a po pravou okraji směrem nahoru.

Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.

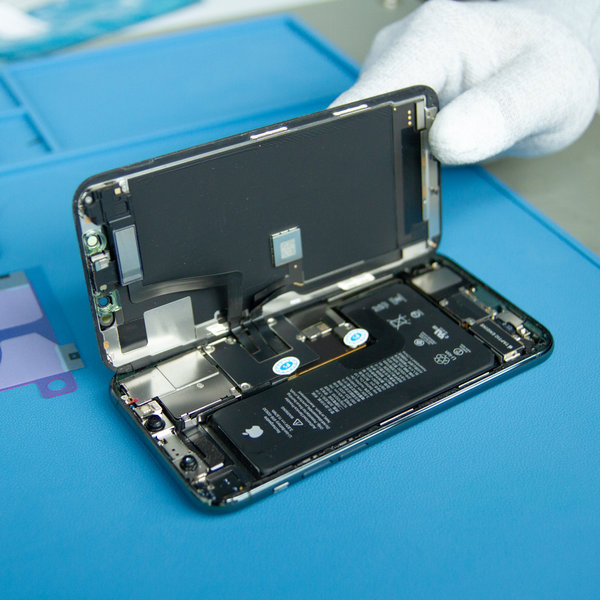

Krok 6Otevírání 4

  • Po úspěšném uvolnění lepidla z okrajů můžete odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k logické desce iPhone-u.

Krok 7Odšroubujte kryt konektoru baterie

  • Odšroubujte dva 1,3 mm dlouhé šrouby upevňující držák krytu baterie a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

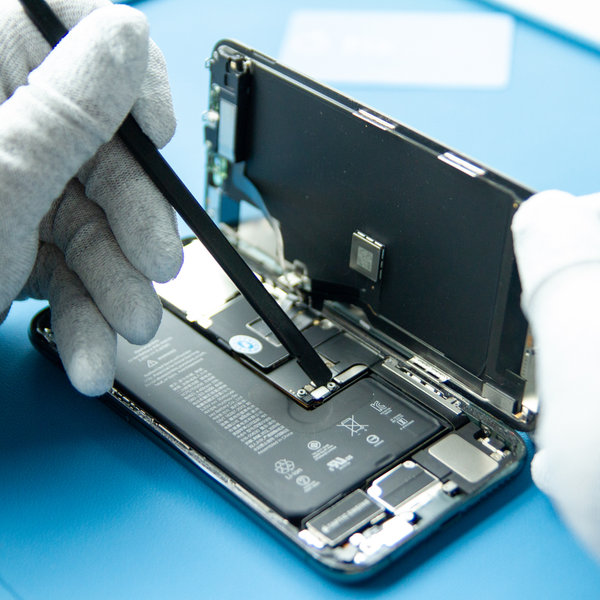

Krok 8Odpojení baterie

  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.

Snažte se nepoškodit černé silikonové těsnění obklopující toto a další připojení desky. Tyto těsnění poskytují mimořádnou ochranu před vniknutím vody a prachu.

  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

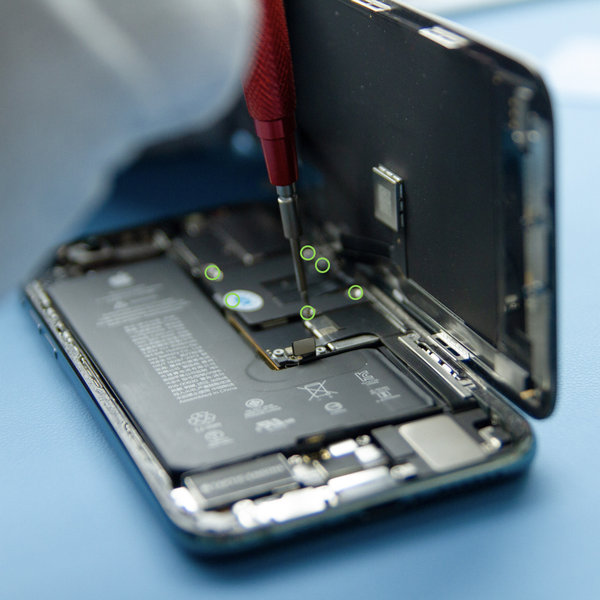

Krok 9Demontáž krytu základní desky

  • Pomocí šroubováku Pentalobe odšroubujte šest 1,3 mm šroubů upevňujících držák krytu logické desky a následně jej demontujte.

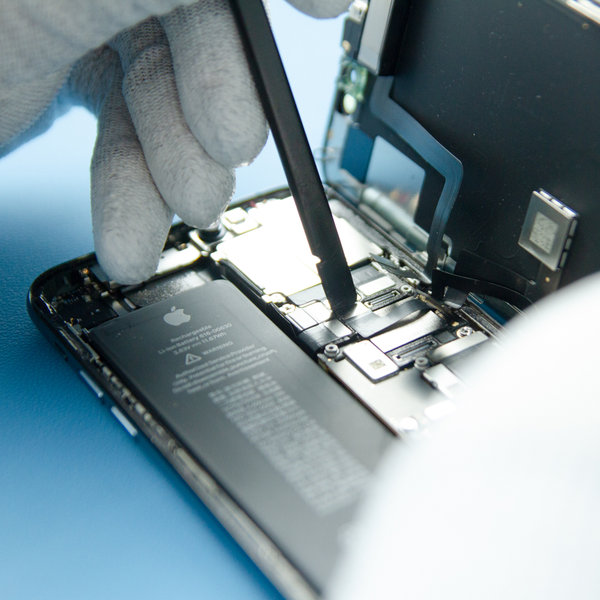

Krok 10Odpojení displeje OLED + předního snímače a digilizátora

  • Odpojte konektor kabelu OLED panelu, předního snímače a digilizátora pomocí funkce Spudger.

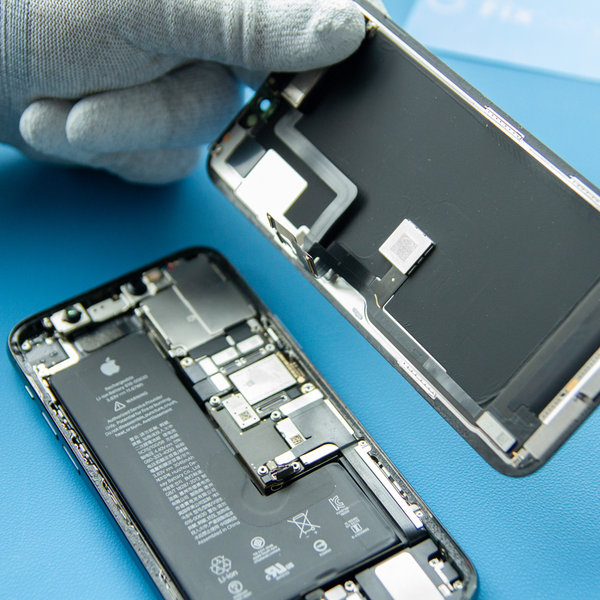

Krok 11Vyjměte sestavu displeje

  • Vyjměte displej od základní desky.

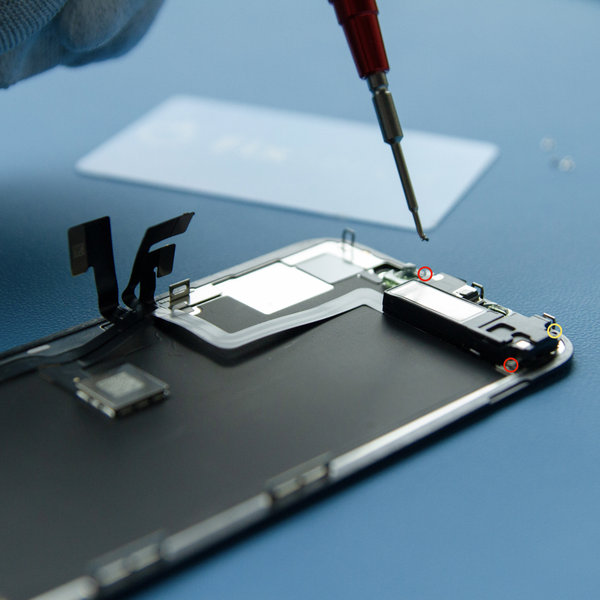

Krok 12Odšroubujte přední sestavu

  • Pomocí šroubováku Pentalobe odšroubujte tři šrouby upevňující sestavu reproduktoru / snímače k ​​zadní části displeje:

- dva 1,3 mm šrouby.

- jeden 1,9 mm šroub.

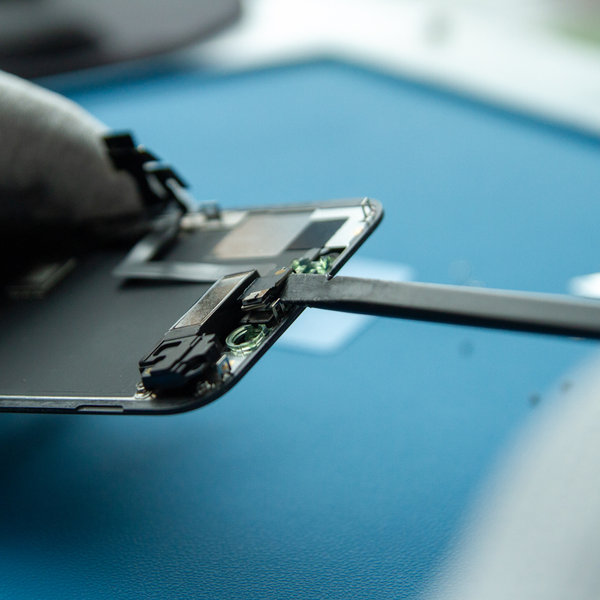

Krok 13Překlopení sestavy reproduktoru

  • Sluchátkový reproduktor je na svém místě mírně přilepený.
  • Pomocí hrotu nástroje Spudger jemně vypáčte horní okraj reproduktoru.
  • Překlopte sestavu reproduktorů dolů - dolů a od horního okraje displeje.

Reproduktor zůstává připevněn pomocí velmi tenkého plochého kabelu. Dejte pozor, abyste kabel nenamáhali nebo nepoškodily.

  •

  •

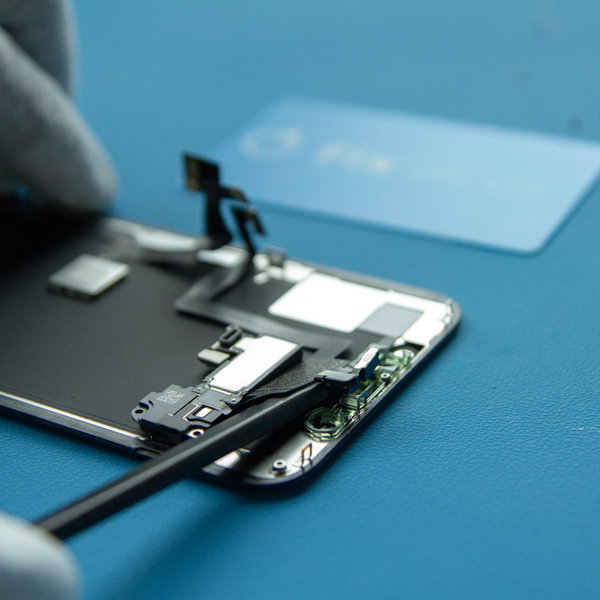

Krok 14Oddělte snímač osvětlení

  • Pomocí funkce Spudger oddělte snímač osvětlení a vyjměte ho ze zářezu na displeji.

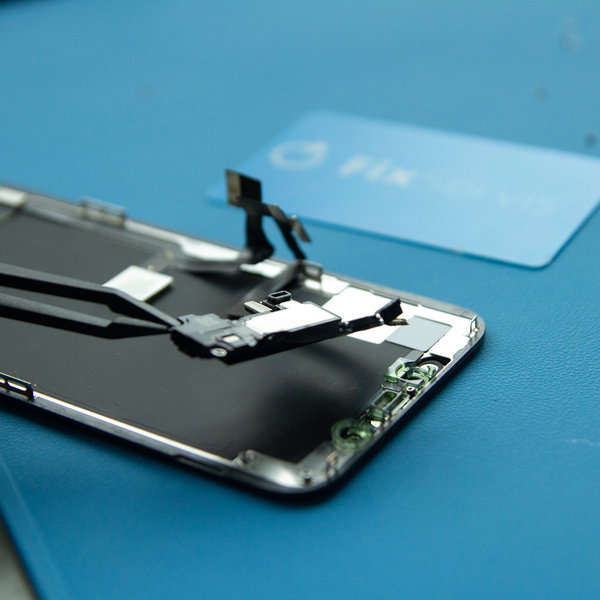

Krok 15Vyjměte sestavu reproduktoru + předního snímače

  • Vyjměte sestavu reproduktoru sluchátka a předního snímače.

Krok 16Namontujte nový LCD displej

  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
