Výměna LCD displeje iPhone 11

Publikované dne 08.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

14

Potřebné náhradní díly:

Apple iPhone 11 - LCD Displej + Dotykové Sklo + Rám In-Cell FixPremium
1 704 Kč s DPH 1 408 Kč bez DPH
Apple iPhone 11 - Lepka pod LCD Adhesive
Výrobce: Apple Kód: iPhone11-30
Apple iPhone 11 - Lepka pod LCD Adhesive
73 Kč s DPH 60 Kč bez DPH

Výhodné příslušenství:

Přidat vše

Pokud je obrazovka vašeho iPhone 11 Pro prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Kombinovaná sestava reproduktoru + senzoru sluchátka připevněna k zadní části displeje je od výroby spárována s vaším individuálním telefonem iPhone, takže ho při jakékoliv výměně displeje musíte přenést ze starého displeje do nového. Obsahuje zaplavovací iluminátor, který je součástí biometrického bezpečnostního prvku Face ID. Pokud je Face ID poškozené nebo vyměněny, přestane fungovat, takže buďte opatrní, abyste během tohoto postupu nepoškodili některý z těchto komponent. V případě poškození může funkci Apple ID obnovit pouze Apple nebo autorizovaný technik společnosti Apple.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

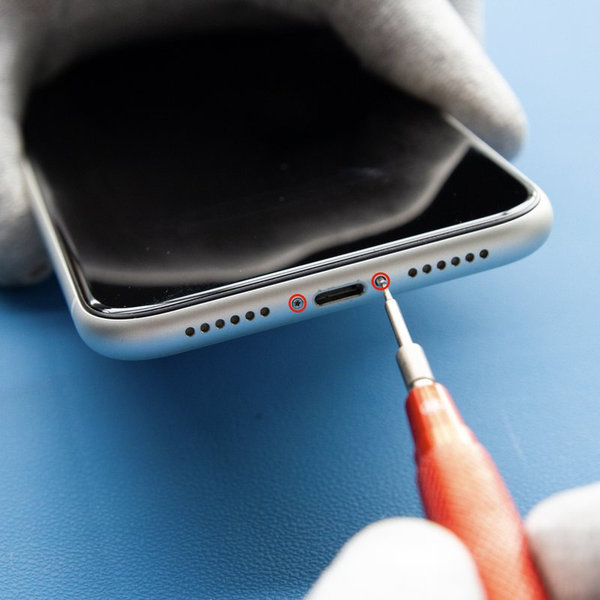

Krok 1Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,7mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.

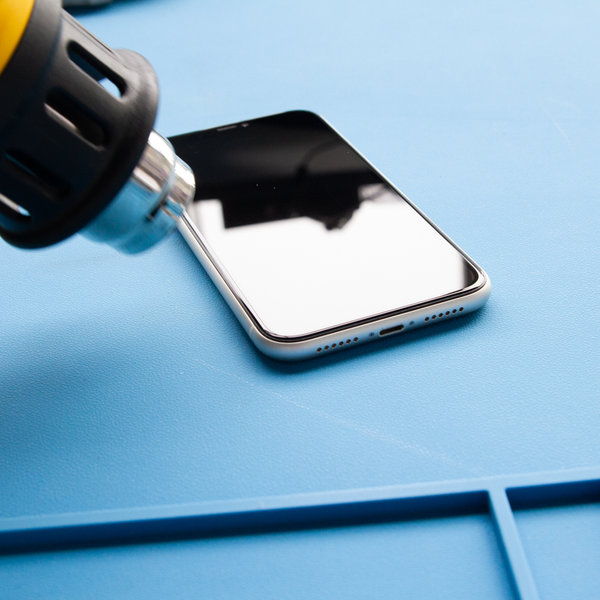

Krok 2Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

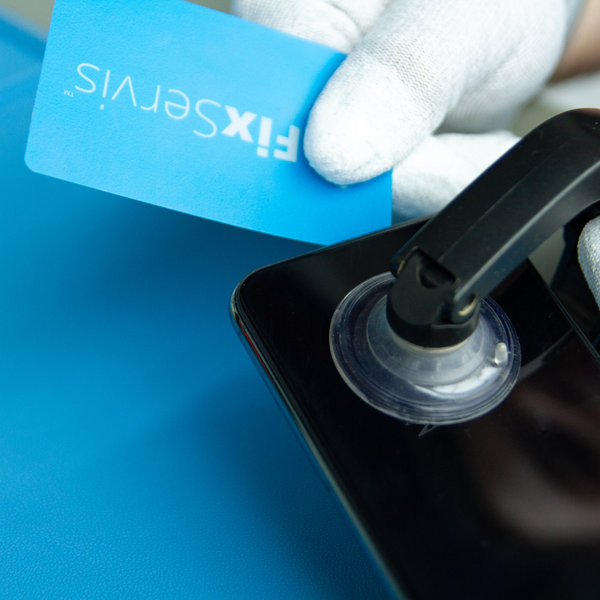

Krok 3Otevírání 2

  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

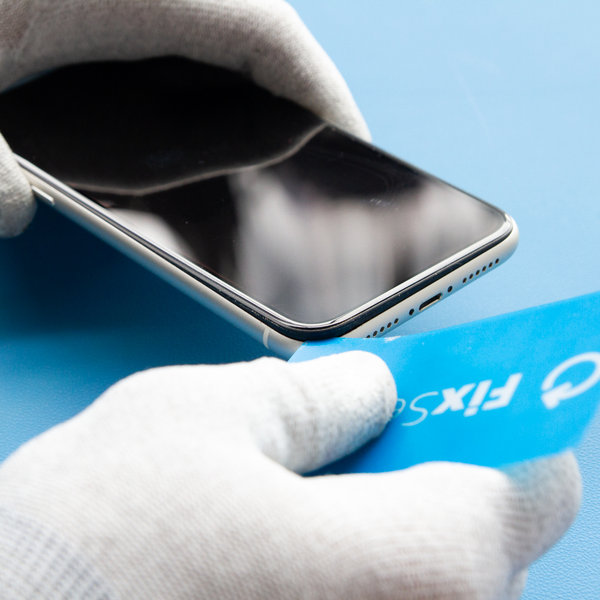

Krok 4Otevírání 3

  • Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
  • Totéž opakujte kolem pravého dolního rohu a po pravém okraji směrem nahoru.

Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.

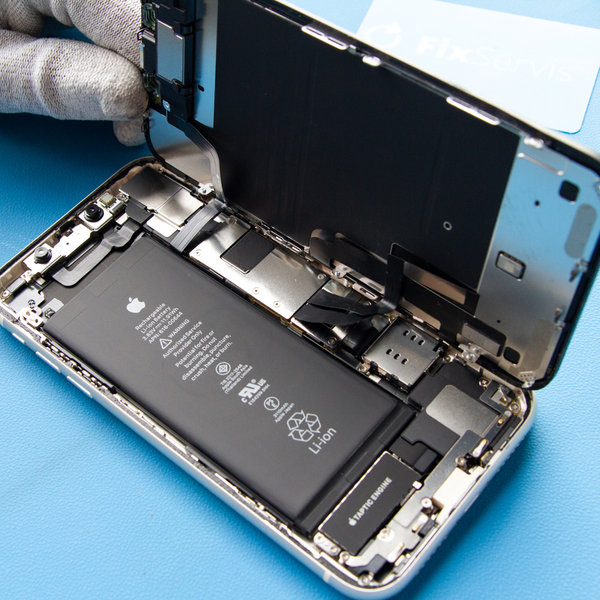

Krok 5Otevírání 4

  • Po úspěšném uvolnění lepidla z okrajů odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany jako knihu.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k základové desce iPhone-u.

Krok 6Demontáž krytu logické desky

  • Odmontujte pět 1,3 mm dlouhých šroubů pomocí Pentalobe šroubováku (Y) upevňující kryt logické desky a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

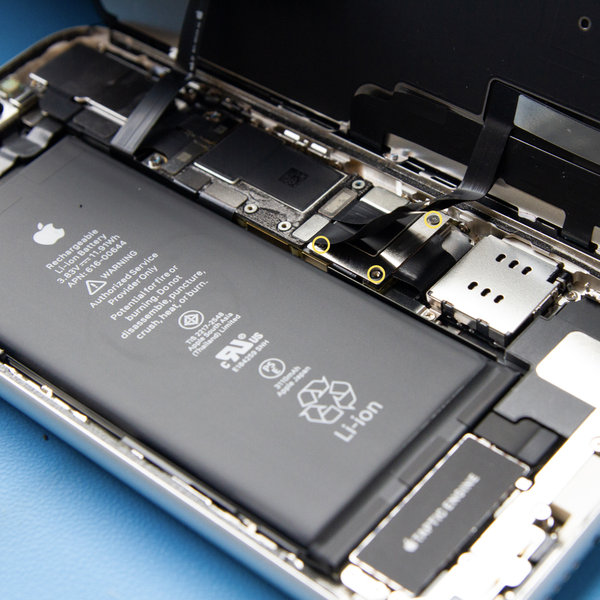

Krok 7Demontáž krytu konektoru baterie

  • Odmontujte tři 1,1 mm dlouhé šrouby pomocí Pentalobe šroubováku (Y) upevňující kryt konektoru baterie a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

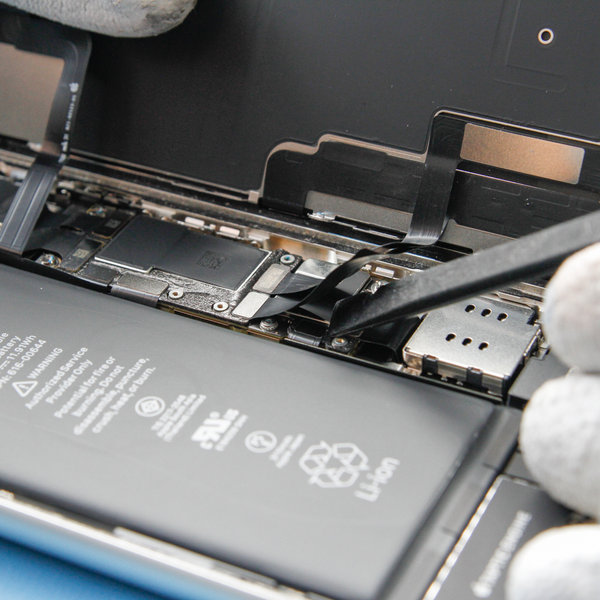

Krok 8Odpojení baterie

  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.
  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

Krok 9Odpojení displeje OLED + digilizátora

  • Odpojte konektor kabelu OLED panelu a digilizátora pomocí funkce Spudger.

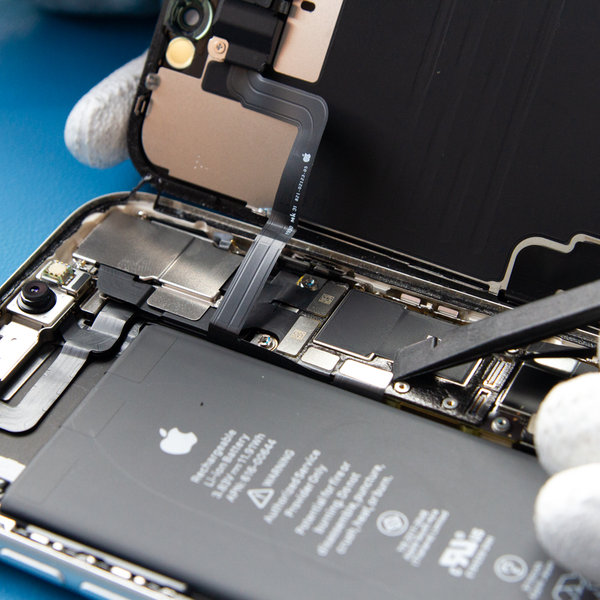

Krok 10Odpojení předních snímačů

  • Odpojte konektor flex kabelu předních snímačů pomocí funkce Spudger.
  • Následně demontujte displej

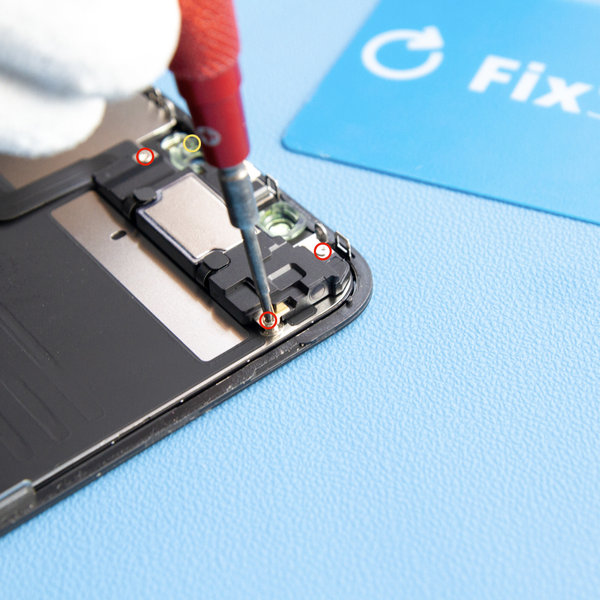

Krok 11Odšroubování přední sestavy

  • Vyjměte čtyři šrouby upevňující sestavu reproduktoru a snímače:

- Tři 1,6 mm šrouby

- Jedna 1,3 mm šroub

Krok 12Demontáž krytu světelného čidla

  • Pomocí pinzety odstraňte malý držák přímo vzhůru od snímače.
  • Následně vypojte konektor snímače.

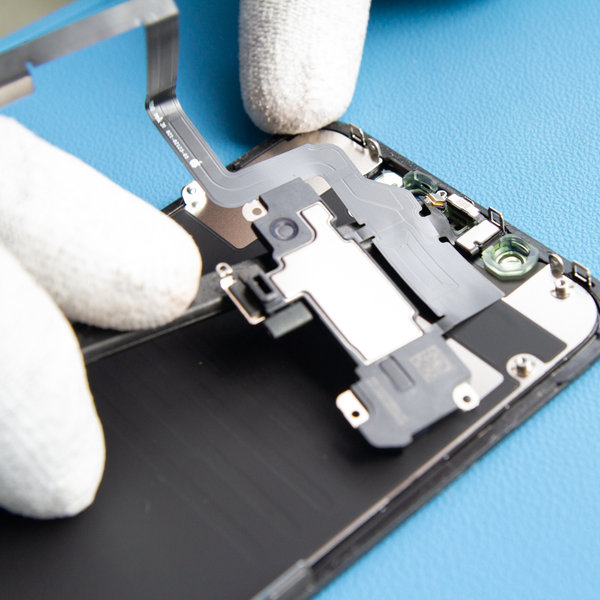

Krok 13Odlepení sestavy reproduktoru

  • Pomocí nástroje Spudger jemně odlepte sestavu reproduktoru.

Sestava reproduktoru je připevněna pomocí velmi tenkých flex kabelů. Dejte pozor, abyste kabely nenamáhali nebo nepoškodily.

Krok 14Namontujte nový LCD displej

  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
