Výměna LCD displeje iPhone 12 Pro

Publikované dne 23.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

16

Potřebné náhradní díly:

Apple iPhone 12 - Lepka pod LCD Adhesive
Výrobce: Apple Kód: PHONE12-03
Apple iPhone 12 - Lepka pod LCD Adhesive
90 Kč s DPH 74 Kč bez DPH
Apple iPhone 12, 12 Pro - LCD Displej + Dotykové Sklo + Rám In-Cell OEM
4 906 Kč s DPH 4 055 Kč bez DPH
Pokud je obrazovka vašeho iPhone 12 Pro prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Kombinovaná sestava reproduktoru + senzoru sluchátka připevněna k zadní části displeje je od výroby spárována s vaším individuálním telefonem iPhone, takže ho při jakékoliv výměně displeje musíte přenést ze starého displeje do nového. Obsahuje zaplavovací iluminátor, který je součástí biometrického bezpečnostního prvku Face ID. Pokud je Face ID poškozené nebo vyměněny, přestane fungovat, takže buďte opatrní, abyste během tohoto postupu nepoškodili některý z těchto komponent. V případě poškození může funkci Apple ID obnovit pouze Apple nebo autorizovaný technik společnosti Apple.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

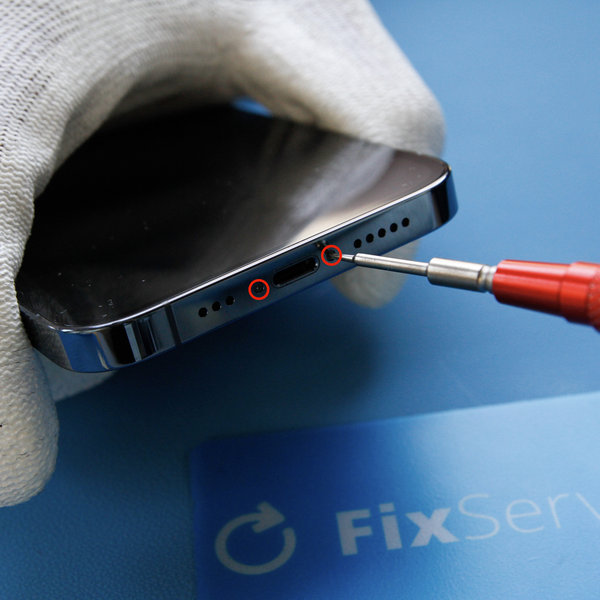

Krok 1Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,75 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.

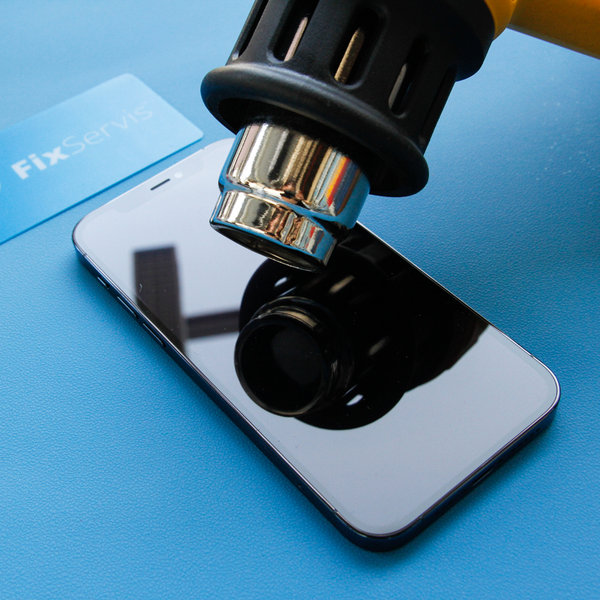

Krok 2Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

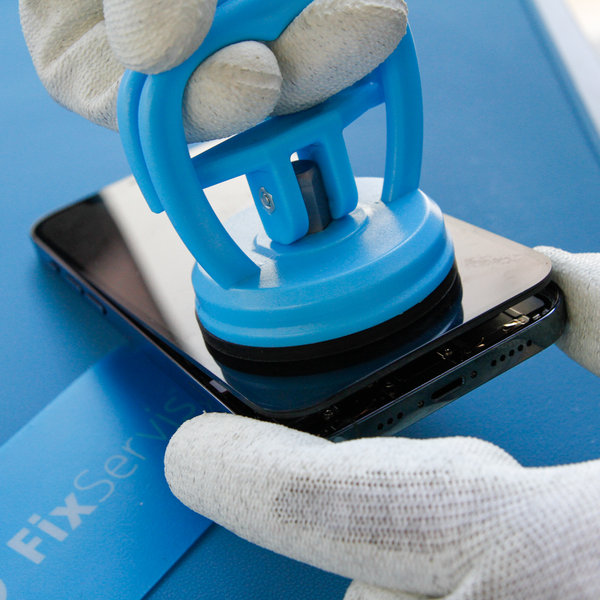

Krok 3Otevírání 2

  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

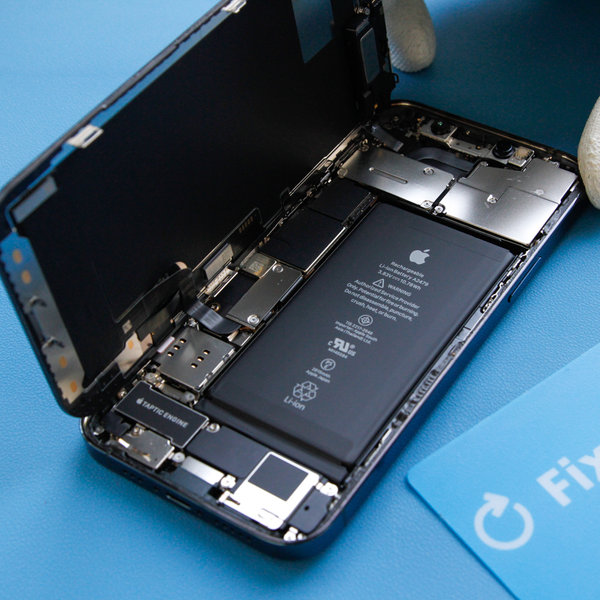

Krok 4Otevírání 3

  • Po úspěšném uvolnění lepidla z okrajů odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany jako knihu.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k základové desce iPhone-u.

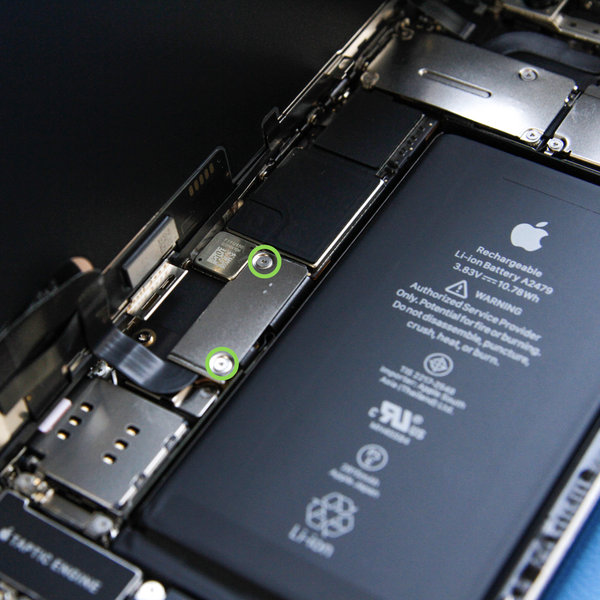

Krok 5Demontáž krytu konektoru baterie a displeje

Odmontujte dvě 1,1 mm dlouhé šrouby pomocí Pentalobe šroubováku (Y) upevňující kryt konektoru a zároveň ho demontujte pomocí pinzety.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

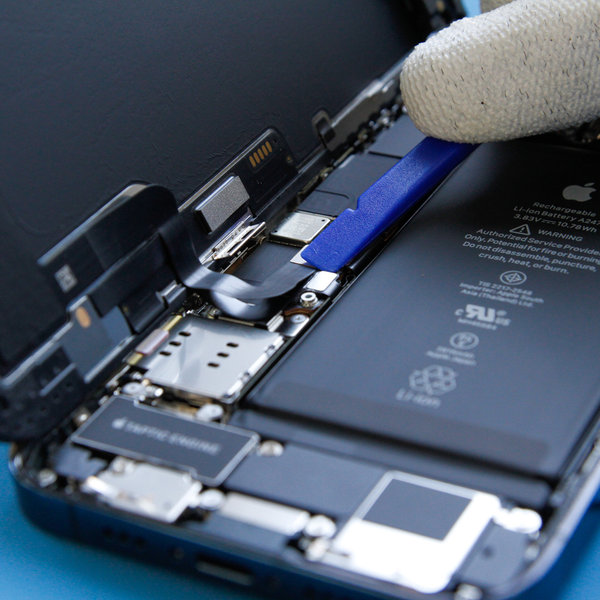

Krok 6Odpojení baterie

  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.
  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

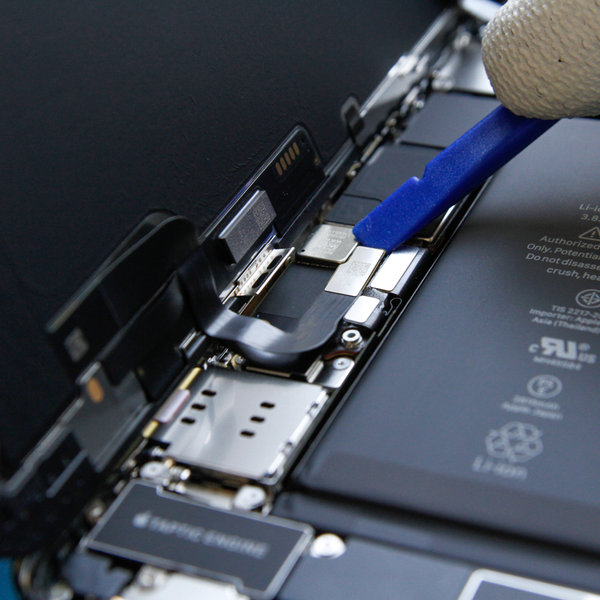

Krok 7Odpojení displeje OLED + digilizátora

  • Odpojte konektor kabelu OLED panelu a digilizátora pomocí funkce Spudger.

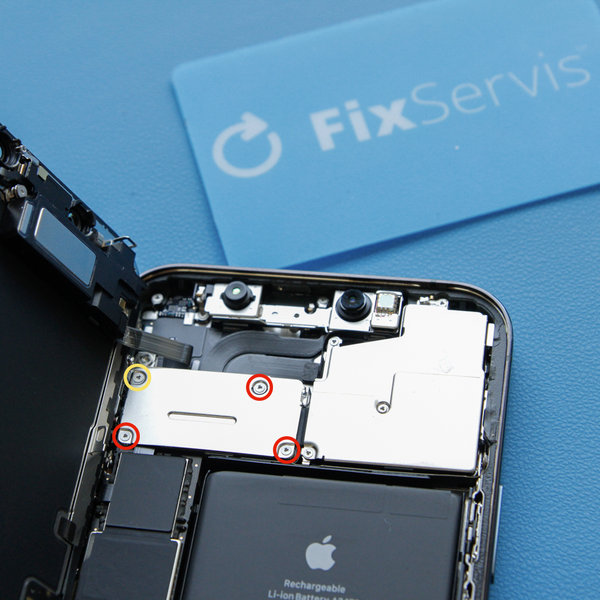

Krok 8Demontáž krytu konektoru předního senzoru

Pomocí šroubováku Pentalobe odstraňte čtyři šrouby, které zajišťují kryt konektoru předního senzoru:

- Tři 1,1 mm šrouby

- Jeden 1,4 mm šroub

  • Následně kryt demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhonu.

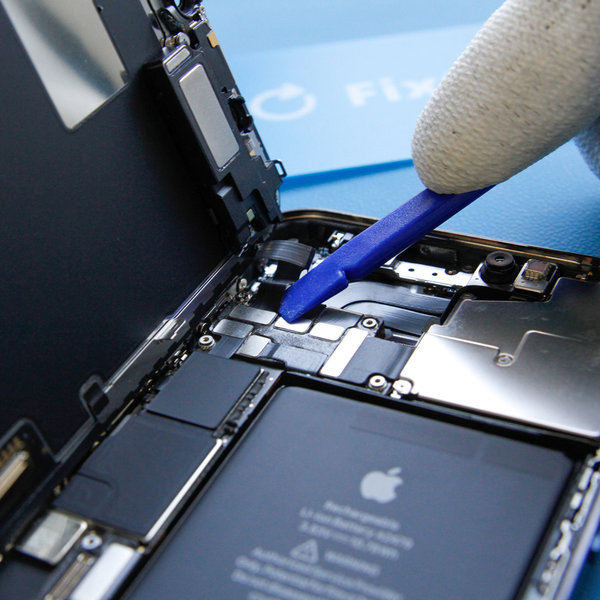

Krok 9Odpojení konektoru předního snímače

  • Odpojte konektor kabelu sestavy předního snímače pomocí funkce Spudger nebo nehtu.

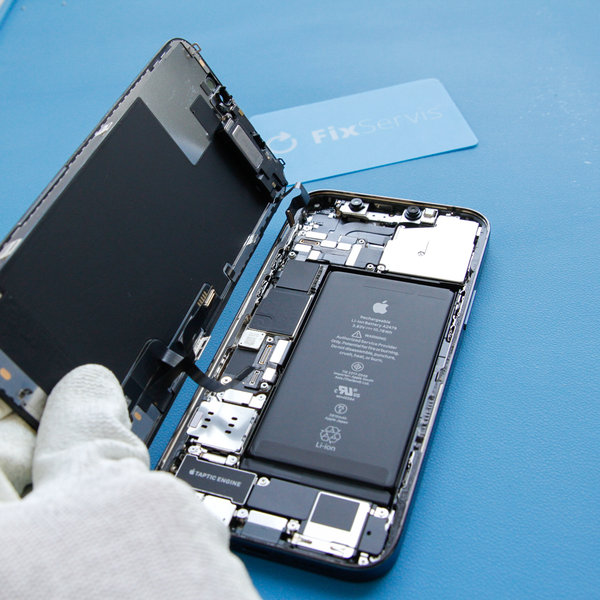

Krok 10Vyjměte sestavu displeje

  • Odstraňte sestavu displeje.

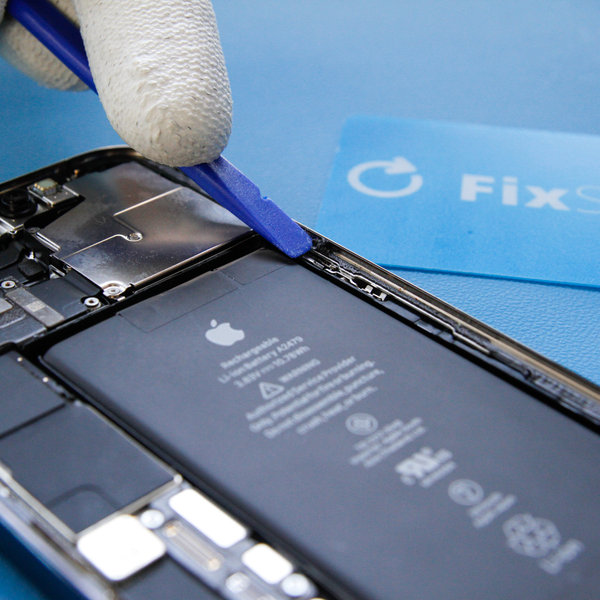

Krok 11Odlepení starého lepidla kolem okrajů iPhone-u

  • Odstraňte staré lepidlo po okrajích iPhone-u.

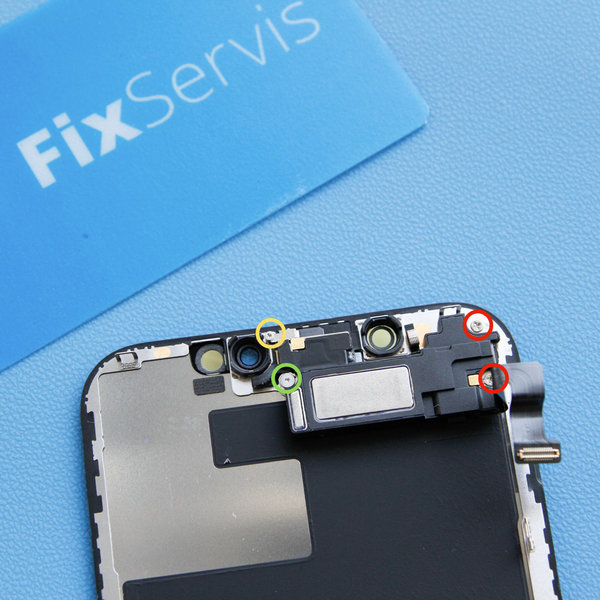

Krok 12Odmontování sestavy reproduktoru / snímače

Odmontujte čtyři šrouby pomocí Pentalobe šroubováku, které připevňují sestavu reproduktoru snímače k ​​zadní části displeje:

- Dvě 1,4 mm šrouby Phillips

- Jeden 1,7 mm šroub Y000

- Jeden 1,2 mm šroub Y000

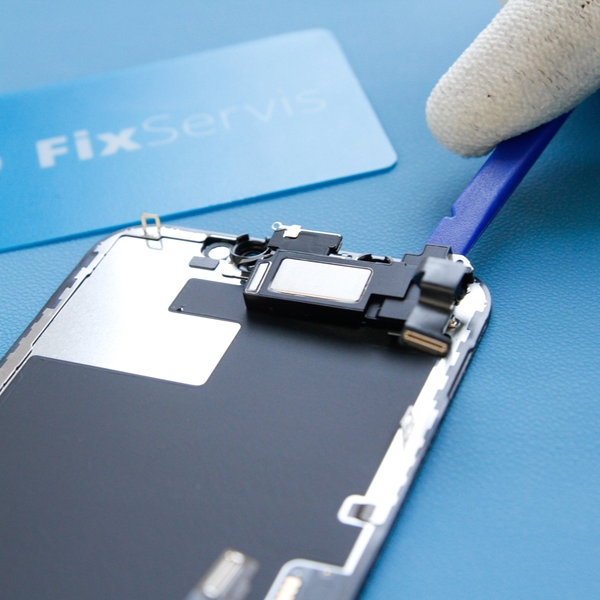

Krok 13Převrácení sestavy reproduktorů

  • Reproduktor je mírně přilepený na svém místě.
  • Pomocí nástroje Spudger jemně vypáčte horní okraj reproduktoru.
  • Otočte sestavu reproduktorů - dolů a ven z horního okraje displeje.

Reproduktor zůstává připevněn velmi tenkým plochým kabelem. Dávejte pozor, abyste kabel nenamáhali a nepoškodily.

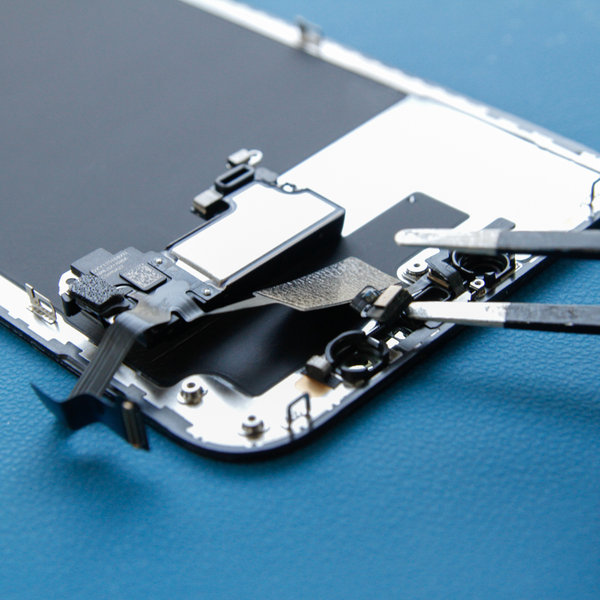

Krok 14Oddělení snímače okolního světla

  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na horní přední část displeje na 1-2 minuty, aby změklo lepidlo upevňující snímače.
  • Pomocí Spudgera nebo pinzety zvedněte a oddělte čidlo okolního světla od jeho zářezu na předním panelu.
  • Následně ho odstraňte pomocí pinzety.

Dávejte pozor, abyste při páčení nepoškodili páskové kabely světelného senzoru.

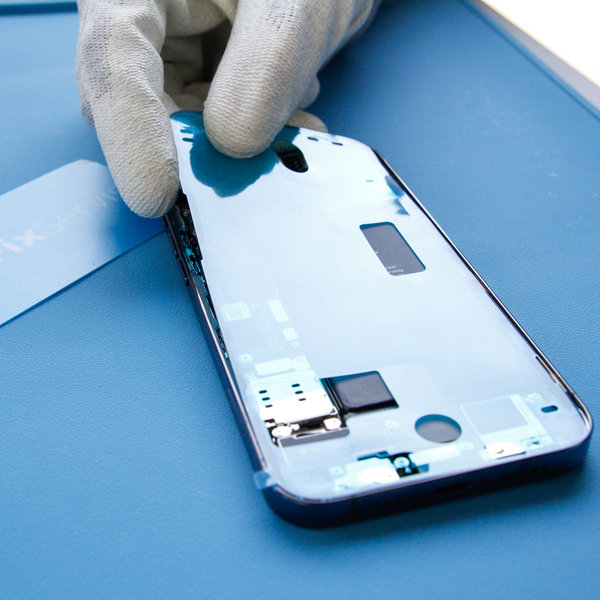

Krok 15Nalepení nového lepidla kolem okrajů iPhone-u

  • Nalepte novou lepku po okrajích iPhone-u.

Nové lepidlo zajistí odolnost iPhone-u vůči vodě a prachu.

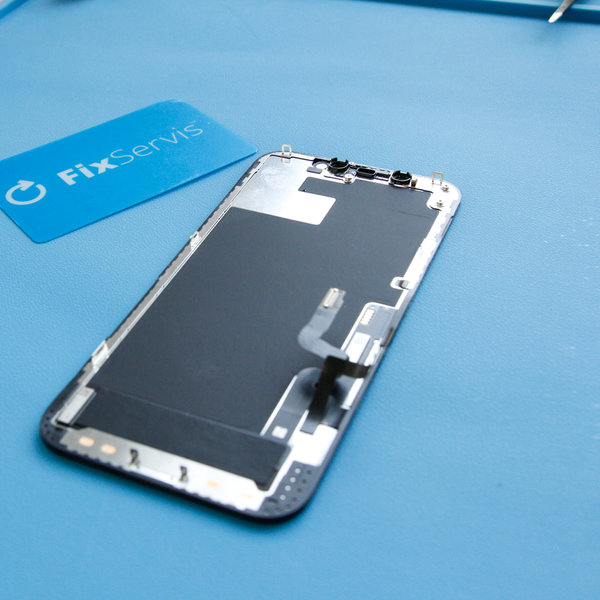

Krok 16Namontujte nový LCD displej

  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
