Výměna LCD kompletu iPhone 6

Přidáno 21.03.2021

Technická obtížnost

Středně náročné

Doba trvání procedury

20 minut - 1 hodina

Počet kroků v tutoriálu

12

Máte prasknutý displej na iPhone 6? Kupte si náhradní dílo a klikněte na tento návod na LCD displeji LCD 6. Ukážeme vám jako staré tlačítko a tlačítko domů.

Pokud nepřenesete původní tlačítko Domů na nový displej, ztratíte požadovaný Touch ID.

Náhradní díly pro mobilní telefon iPhone 6 můžete na eskalátoru. V případě, že máte zájem o servis iPhone 6, podívejte se na naše pobočky, kde si můžete zajistit zabezpečené na počkaní.

Krok 1

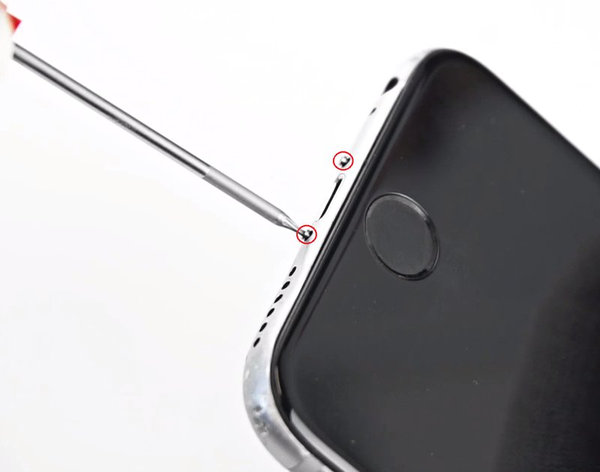

Demontáž šroubů Pentalobe

Demontáž šroubů Pentalobe



 Před rozebráním zařízení iPhone vybijte baterii pod 25%. Nabíjena lithium-iontová baterie se může vznítit a / nebo explodovat, pokud dojde k jejímu náhodnému poškození.

Před zahájením demontáže vypněte iPhone.

Vyjměte dva 3,6 mm šrouby Pentalobe vedle nabíjecího konektoru.

Krok 2

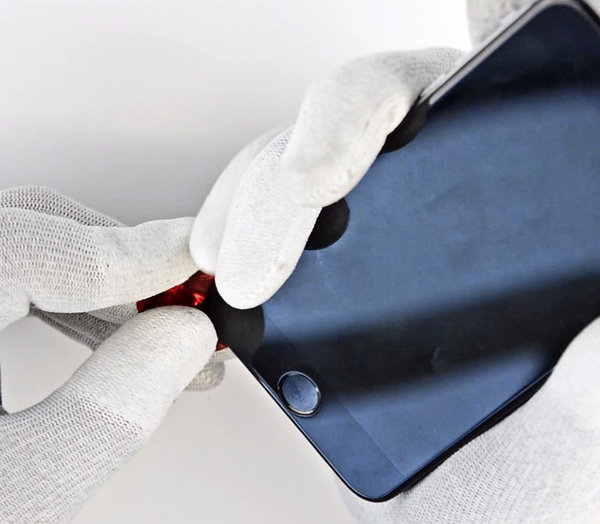

Otevíraní zařízení

Otevíraní zařízení
Otevíraní zařízení #1
Otevíraní zařízení #2
Otevíraní zařízení #3
Otevíraní zařízení #4

Vložte do mezery trsátko.

 Vytvoření této mezírky vyžaduje značnou dávku síly. Pokud je to nutné, pohybem nahoru-dolů displej uvolněte, abyste vytvořili dostatečný prostor pro spudger.

Trsátko se v mezeře přesouvejte jemně doleva po spodní hraně iPhone.

Trsátko jemně naklánějte, abyste mezeru postupně zvětšovaly.

Krok 3

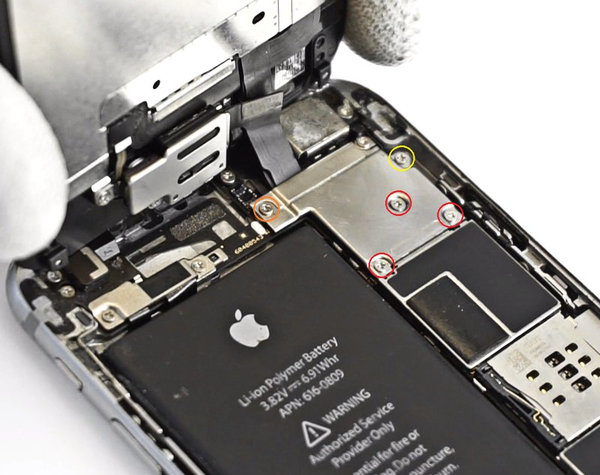

Odstranění šroubů držáku kabelu z předního panelu

Odstranění šroubů držáku kabelu z předního panelu

Odšroubujte následujících pět šroubů, které zajišťují držák kabelu sestavy čelního panelu:

  • Tři šrouby s průměrem 1,2 mm
  • Jeden šroub 1,7 mm
  • Jeden šroub 3,1 mm

 Nesprávné umístění těchto šroubů během opětovné montáže způsobí trvalé poškození základní desky vašeho iPhone.

Krok 4

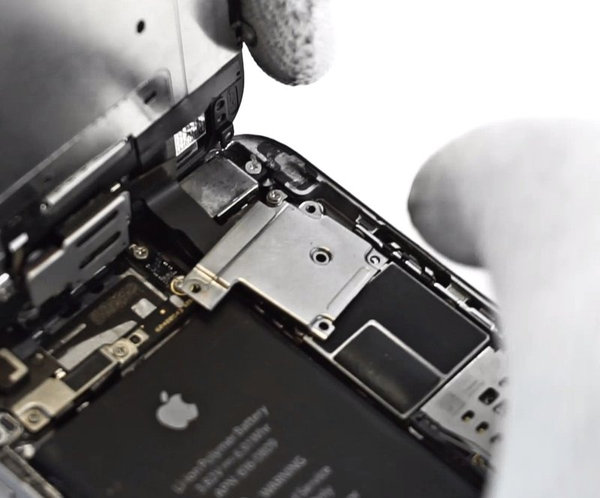

Odstranění držáku kabelu sestavy předního panelu

Odstranění držáku kabelu sestavy předního panelu

Odstranění držáku kabelu předního panelu ze základní desky.

Krok 5

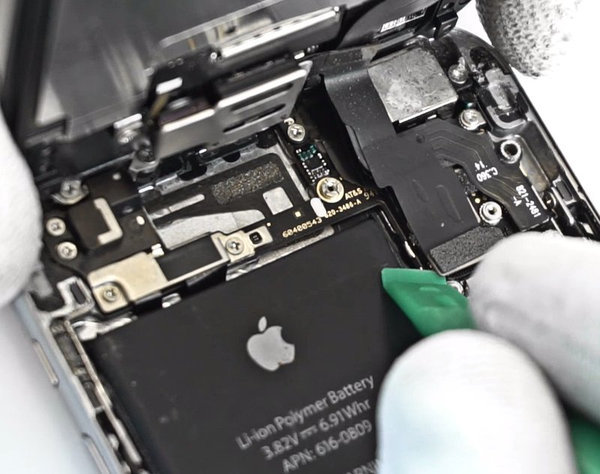

Odpojení konektoru předního fotoaparátu

Odpojení konektoru předního fotoaparátu
Odpojení konektoru předního fotoaparátu #1
Odpojení konektoru předního fotoaparátu #2

Pro odpojení konektoru předního fotoaparátu a konektoru kabelu snímače použijte spudger nebo nehet.

Krok 6

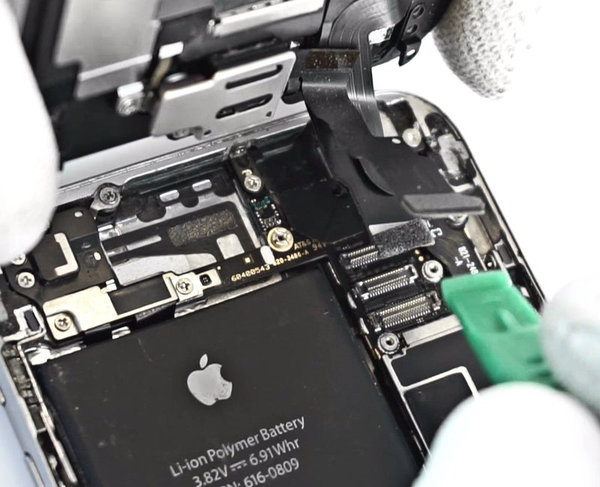

Odpojení datového kabelu

Odpojení datového kabelu

 Před odpojením nebo připojením kabelu zkontrolujte, zda je odpojena baterie.

Na odpojení konektoru datového kabelu použijte spudger nebo nehet.

Při opětovné montáži telefonu může datový kabel displeje vyskočit z konektoru. Při opětovném zapnutí telefonu to může mít za následek bílé čáry nebo prázdnou obrazovku. Pokud k tomu dojde, jednoduše znovu připojte kabel a znovu zprovoznění telefonu. Nejlepším způsobem zprovoznění telefonu je odpojení a opětovné připojení konektoru baterie.

Krok 7
Odpojení konektoru dotykové plochy

Na odpojení konektoru dotykové plochy použijte plochý konec spudgeru.

Při opětovném připojení konektoru dotykové plochy nemačkejte jeho střed. Stiskněte jeden konec konektoru a stiskněte opačný konec. Stlačení uprostřed konektoru může ohnout komponent a způsobit poškození tohoto konektoru.

Krok 8

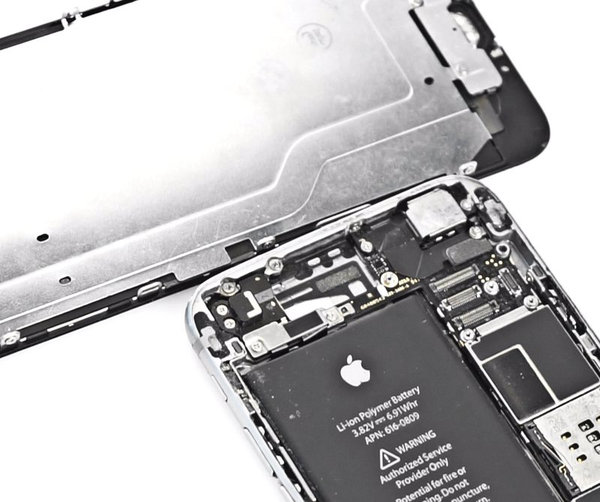

Oddělení předního panelu od zadního pouzdra

Oddělení předního panelu od zadního pouzdra

Odstraňte sestavu předního panelu od zadního pouzdra.

Krok 9

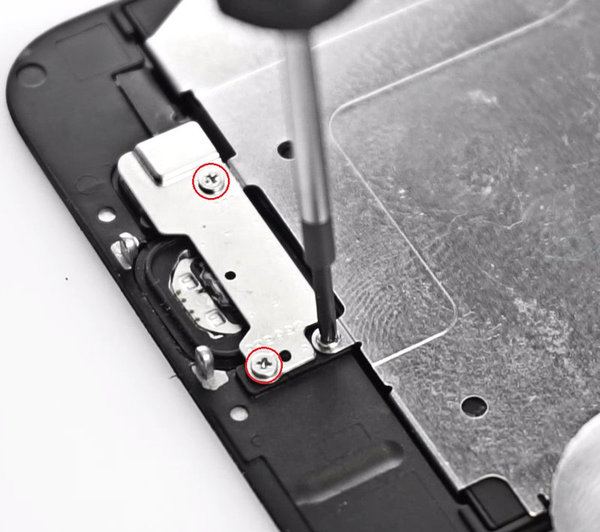

Home button

Home button
Home button #1
Home button #2

Odmontujte dvě 1,9 mm šrouby, které zajišťují držák domovského tlačítka a vyberte ho.

Krok 10

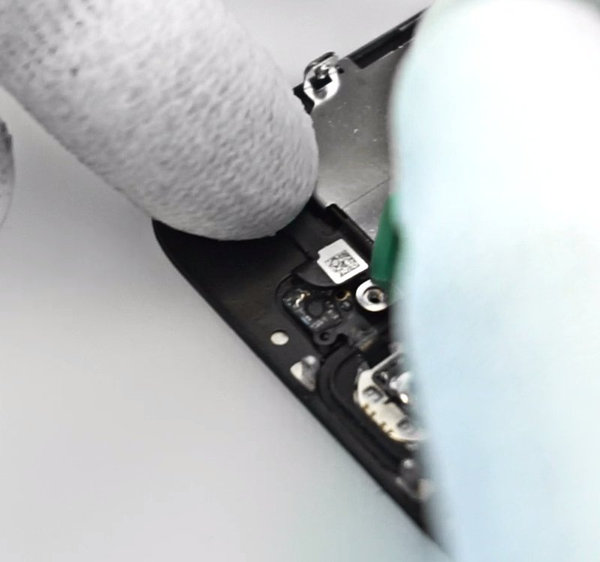

Odpojení Home button

Odpojení Home button
Odpojení Home button #1
Odpojení Home button #2

Pro odpojení konektoru kabelu domovského tlačítka použijte špičku spudgeru. Směřujte ho ven od domovského tlačítka.

Krok 11

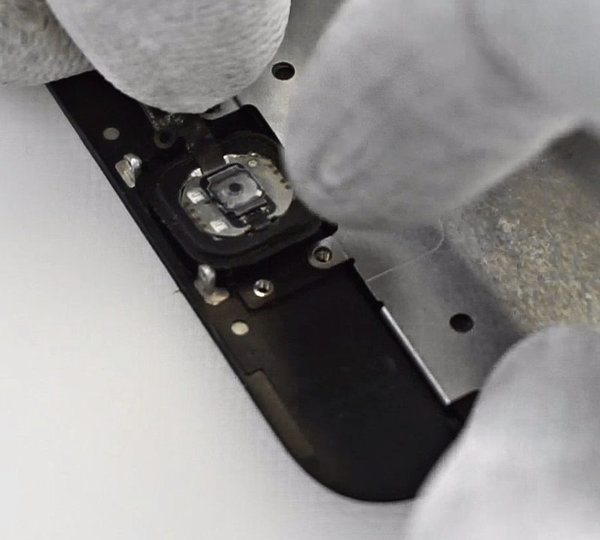

Uvolnění Home button

Uvolnění Home button

Opatrně zatlačte levý horní roh domovského tlačítka směrem z předního panelu.

Tato membrána je velmi tenká. V případě, že máte pocit, že domovské tlačítko roztrhne, jemně ho nahřejte (horkovzdušnou pistolí nebo fénem na vlasy) a zkuste to znovu.

Pro vypáčení použijte špičku spudgeru.

Krok 12

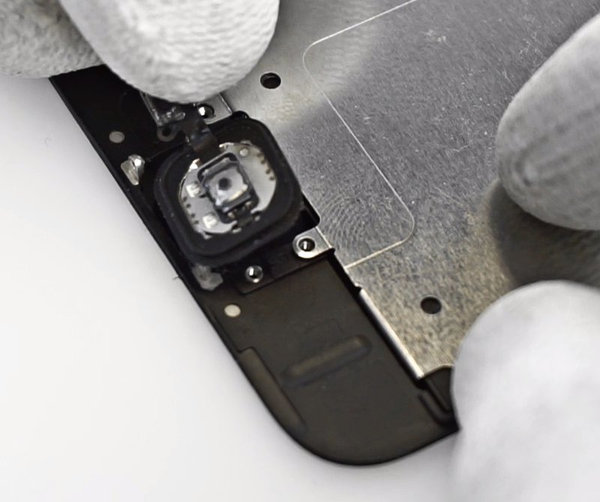

Odstranění domovského tlačítka

Odstranění domovského tlačítka

Po oddělení lepidla odstraňte domovské tlačítko z předního panelu.

Při instalaci nového displejového modulu postupujte podle tohoto návodu v opačném pořadí.

Pokud vyměňujete poškozený přední panel, mohou se na hlavním panelu přilepit skleněné střepy. Před přenesením vašeho domovského tlačítka na nový displej opatrně odstraňte zbývající sklo.
