Technická náročnost

Veľmi náročné

Trvání postupu

1 - 2 hodiny

Počet kroků v návodu

21

Potřebné náhradní díly:

Apple iPhone 6 - Nabíjecí Konektor + Flex Kabel (Černá)
131 Kč s DPH 108 Kč bez DPH

Tento návod slúži pre výmenu konzoly konektora Lightning na iPhone 6, čím sa vymení aj slúchadlový jack a mikrofón.

Náhradný diely pre mobilný telefón iPhone 6 nájdete na našom eshope. V prípade že máte záujem o servis iPhone 6 navštívte niektorú z našich pobočiek kde vám opravu zabezpečíme na počkanie.

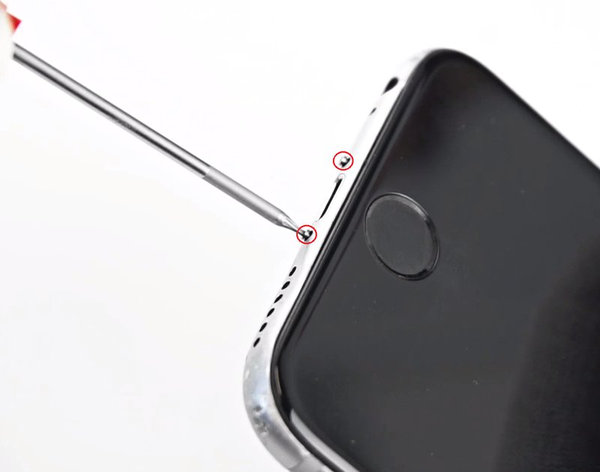

Krok 1Demontáž Pentalobe šroubů

  Před rozmontováním iPhone vybijte baterii pod 25%. Nabitá lithium-ionová baterie se může vznítit nebo vybuchnout, pokud ji omylem porušíte.

Vypněte svůj iPhone.

Odstraňte 2 3,6 mm Pentalobe šroubu při Lightning konektoru.

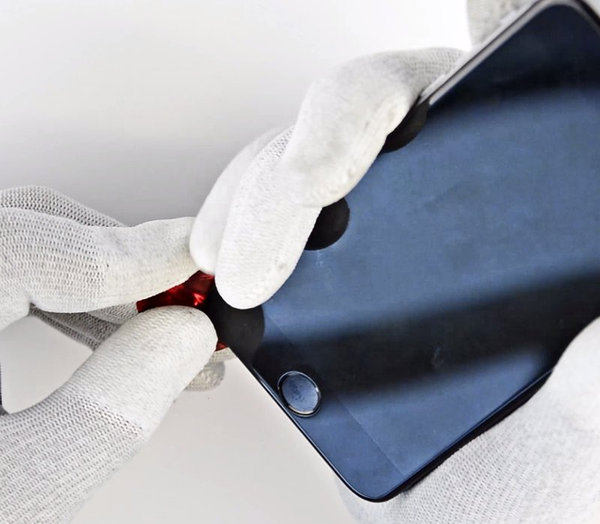

Krok 2Otevírání zařízení

Vložte do mezery trsátko.

 Vytvoření této mezírky vyžaduje značnou dávku síly. Pokud je to nutné, pohybem nahoru-dolů displej uvolněte, abyste vytvořili dostatečný prostor pro spudger.

Trsátko se v mezeře přesouvejte jemně doleva po spodní hraně iPhone.

Trsátko jemně naklánějte, abyste mezeru postupně zvětšovaly.

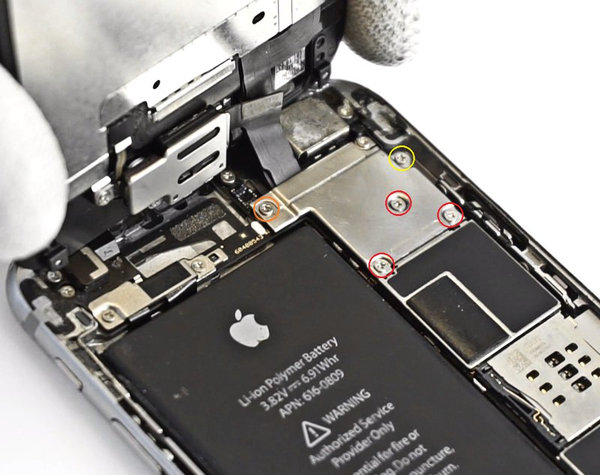

Krok 3Odstranění šroubů držáku kabelu z LCD kompletu

Odšroubujte následujících pět šroubů, které zajišťují držák kabelu sestavy čelního panelu:

  • Tři šrouby s průměrem 1,2 mm
  • Jeden šroub 1,7 mm
  • Jeden šroub 3,1 mm

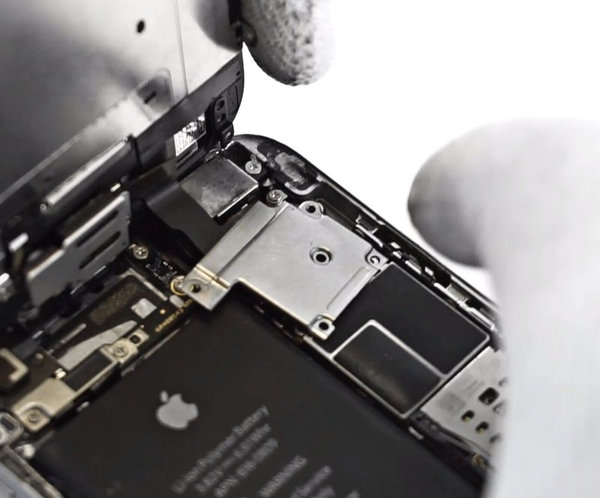

Krok 4Odstranění držáku kabelu LCD kompletu

Odstranění držáku kabelu předního panelu ze základní desky.

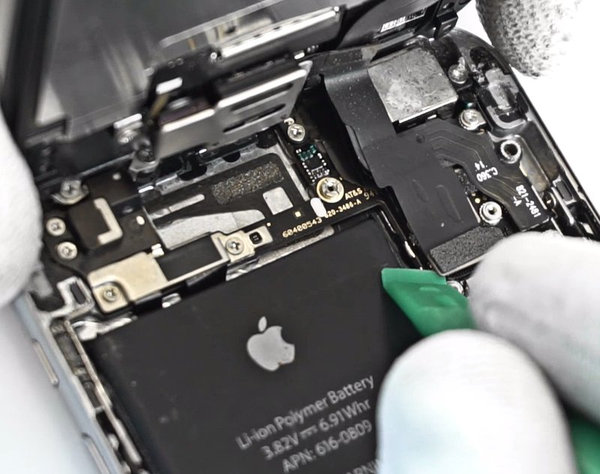

Krok 5Odpojení konektoru předního fotoaparátu

Pro odpojení konektoru předního fotoaparátu a konektoru kabelu snímače použijte spudger nebo nehet.

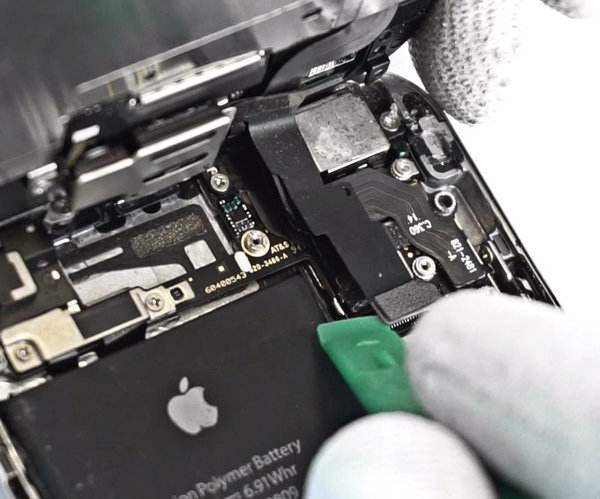

Krok 6Odpojení konektoru kabelu směřujícího k propojení home button

Na odpojení konektoru kabelu tlačítka home button použijte spudger nebo nehet.

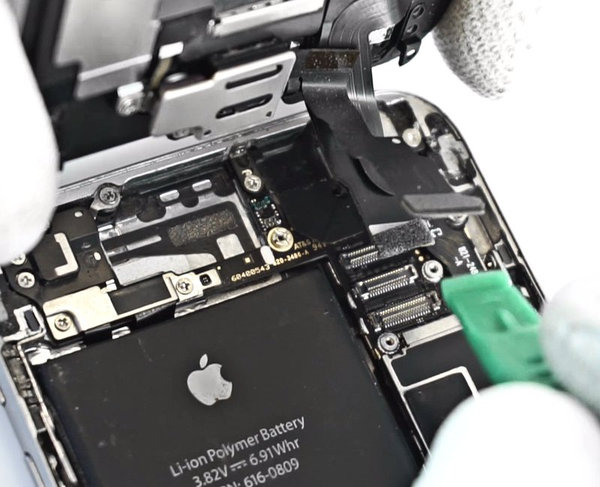

Krok 7Odpojení LCD kabelu

 Před odpojením nebo připojením kabelu zkontrolujte, zda je odpojena baterie.

Na odpojení konektoru LCD kabelu použijte spudger nebo nehet.

Při opětovné montáži telefonu může datový kabel displeje vyskočit z konektoru. Při opětovném zapnutí telefonu to může mít za následek bílé čáry nebo prázdnou obrazovku. Pokud k tomu dojde, jednoduše znovu připojte kabel a znovu zprovoznění telefonu. Nejlepším způsobem zprovoznění telefonu je odpojení a opětovné připojení konektoru baterie.

Krok 8Odpojení konektoru dotykové plochy

Na odpojení konektoru dotykové plochy použijte plochý konec spudgera.

Při opětovném připojení konektoru dotykové plochy nemačkejte jeho střed. Stiskněte jeden konec konektoru a stiskněte opačný konec. Stlačení uprostřed konektoru může ohnout komponent a způsobit poškození tohoto konektoru.

Krok 9Oddělení LCD kompletu a zadního housingu

Oddělte LCD komplet od zadního housingu.

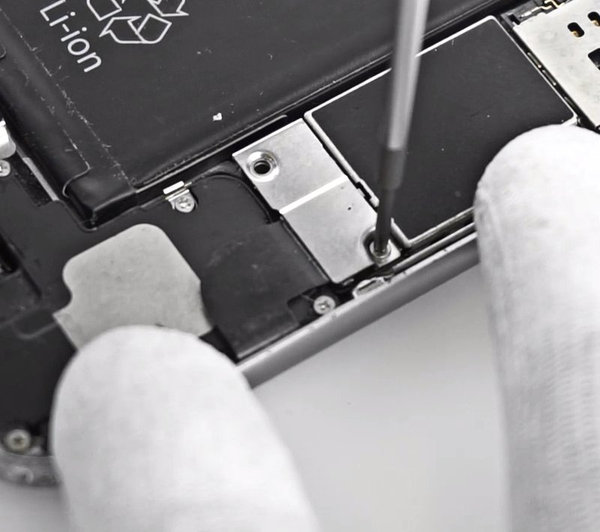

Krok 10Demontáž šroubů konzoly akumulátoru

Odstraňte z koncovky konektoru baterie tyto šrouby:

  • Jeden šroub 2,2 mm
  • Jeden šroub 3,2 mm

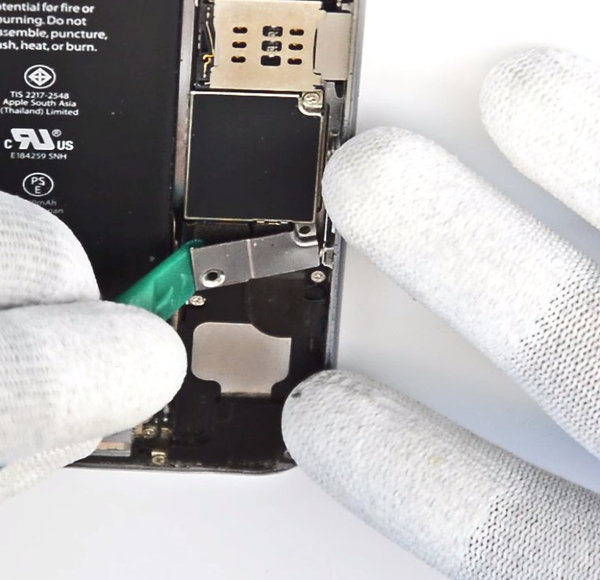

Krok 11Odpojení kovového držáku konektoru baterie

Odpojte držák konektoru kovové baterie od zařízení iPhone.

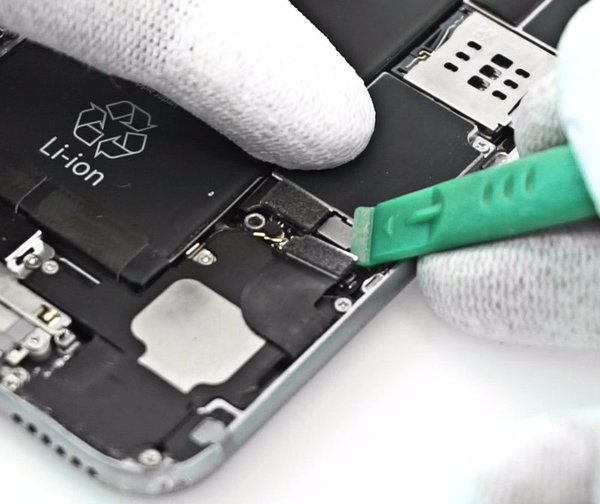

Krok 12Odpojení konektoru Lightning

Použijte plochý konec nástroje spudger na odpojení Lightning konektoru a vyhněte ho mimo reproduktor.

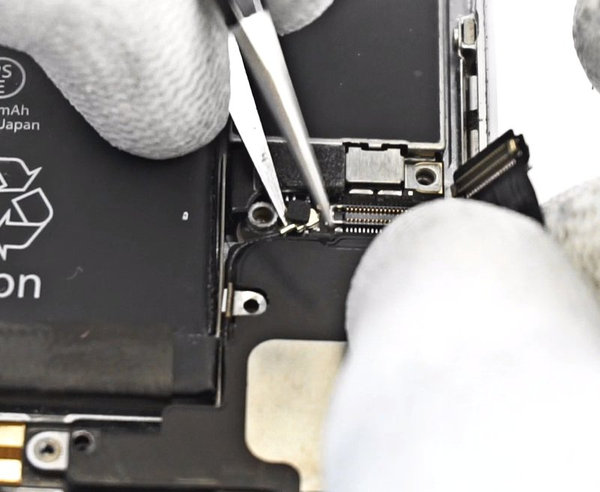

Krok 13Odpojení antény

Špičkou nástroje spudger odpojte anténní kabel od jeho umístění na základní desce.

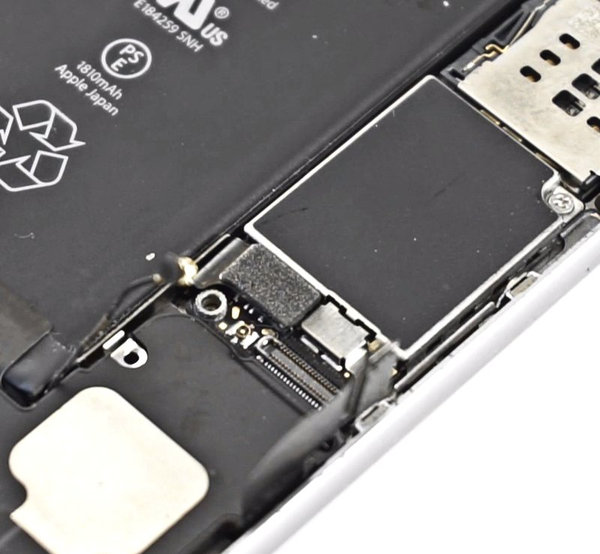

Krok 14Odpojení konektoru baterie

Pomocí plastového spudgeru jemně odpojte konektor baterie od jeho zásuvky na základní desce.

 Dbejte na to, abyste odpojili pouze konektor baterie a neodtrhli celý konektor na základní desce. Pokud spustíte zásuvku logické desky, můžete zcela roztrhnout konektor.

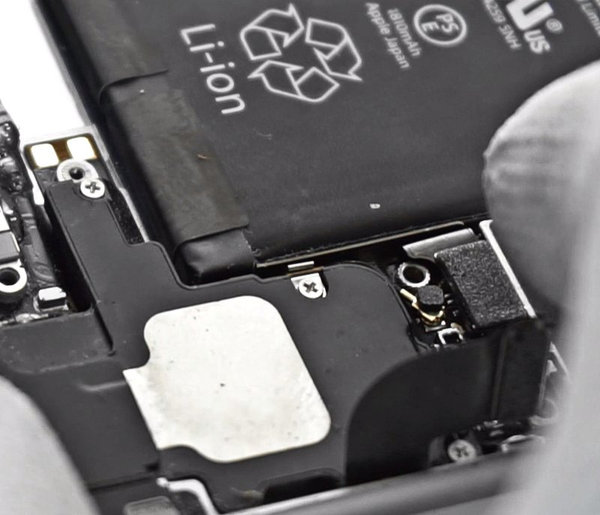

Krok 15Odšroubování šroubů reproduktoru

Odšroubujte tyto 4 Philips šrouby upevňující reproduktor:

(Červené) Dva 2,9 mm šrouby

(Oranžové) Dva 2,3 mm šrouby

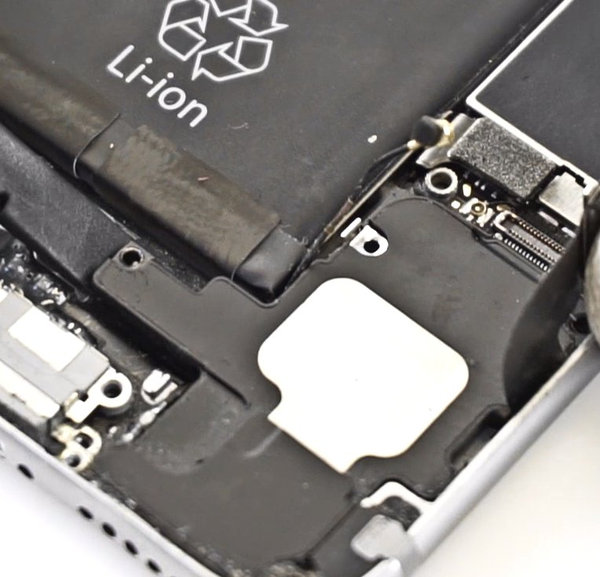

Krok 16Uvolnění reproduktoru

Použijte špičku nástroje spudger na odstrčení propojovacího kabelu antény z krytu reproduktoru.

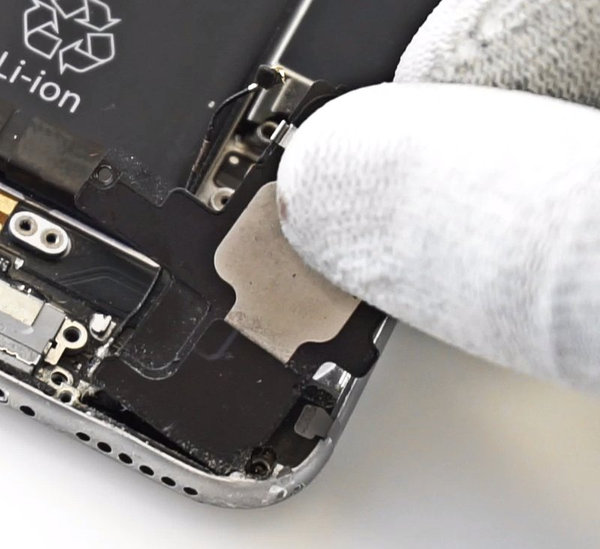

Krok 17Demontáž reproduktoru

Špičkou nástroje spudger zvedněte reproduktor ze zadního krytu a vyjměte jej z iPhone.

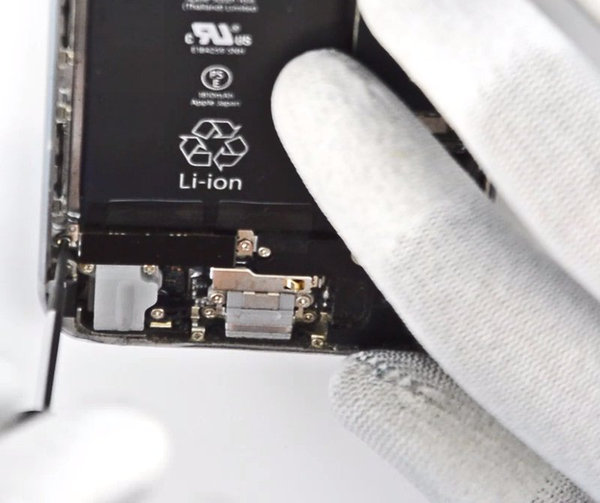

Krok 18Demontáž vibračního motorku

Vyjměte dva 1,6 mm Philips # 00 šrouby a vyjměte z iPhone vibrační motorek.

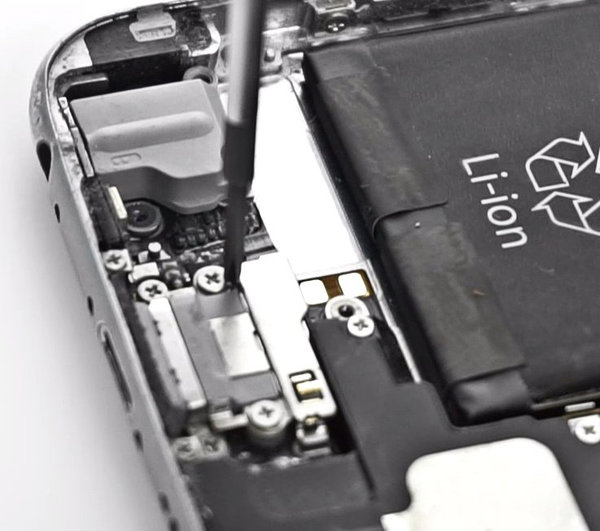

Krok 19Demontáž zbývajících šroubů

Odšroubujte zbývajících 6 šroubů, které drží celý panel Lightning konektoru:

(Červená) Dva 3,1 mm ploché šrouby

(Oranžová) Dvě 1,7 mm šrouby

(Žlutá) Dvě 1,5 mm šrouby

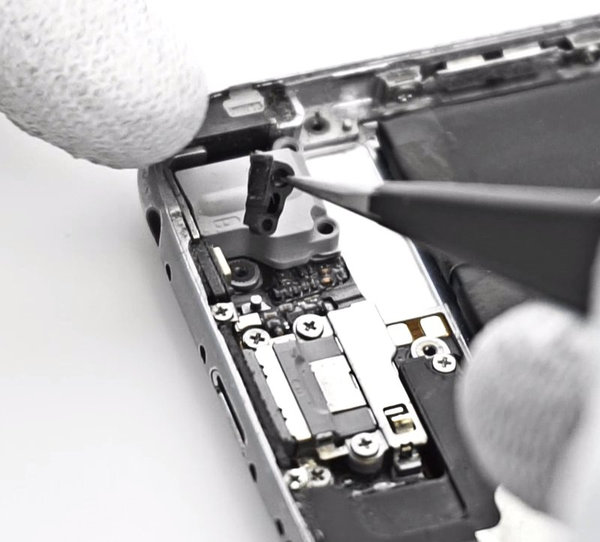

Krok 20Kabel panelu Lightning konektoru

Plochým koncem nástroje spudger jemně odlepte plochý kabel panelu od krytu. Pomalu zvedejte celý panel a nástrojem spudger odstraňujte zbývající nánosy lepidla.

Špičkou nástroje vystrčte mikrofon ze svého místa na spodku telefonu.

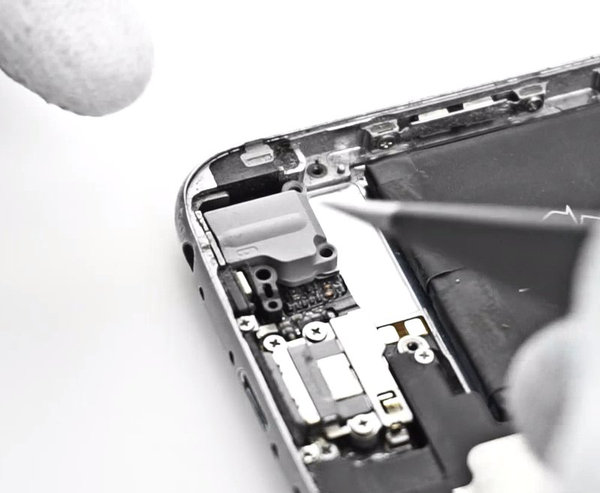

Krok 21Odstranění konektoru na sluchátka a panelu

Po uvolnění Lightning konektoru a mikrofonu jemně uvolněte ze svého místa i sluchátkový konektor. Po jeho uvolnění můžete ze zařízení vytáhnout celý panel.

Nový na své místo namontujte a zapojte opačným procesem.
