Technická náročnost
Stredne náročnéTrvání postupu
60 minútPočet kroků v návodu
20Potřebné náhradní díly:
Apple baterie dokáží udržet 80% kapacity během 500 nabíjecích cyklů, které u většiny uživatelů trvají přibližně 18-24 měsíců. Opotřebení baterie pro Vás znamená mnohem častěji nabíjení, ale také může způsobit zpomalení Vašeho iPhone-u, proto využijte tento návod a obnovte plný výkon Vašeho zařízení.
Tento návod také zahrnuje instrukce k úplnému odpojení displeje, odstranění spodního reproduktoru a taptic engine-u, kvůli lepšímu přístupu k těsnicím pásem baterie.
Po dokončení opravy si kalibrujte svou novou baterii, abyste docílili optimální výkon. Nabijte baterii na 100% a nechte nabíjet ještě alespoň 2 hodiny. Potom iPhone používejte až do úplného vybití a následně nabijte bez přerušení na 100%.

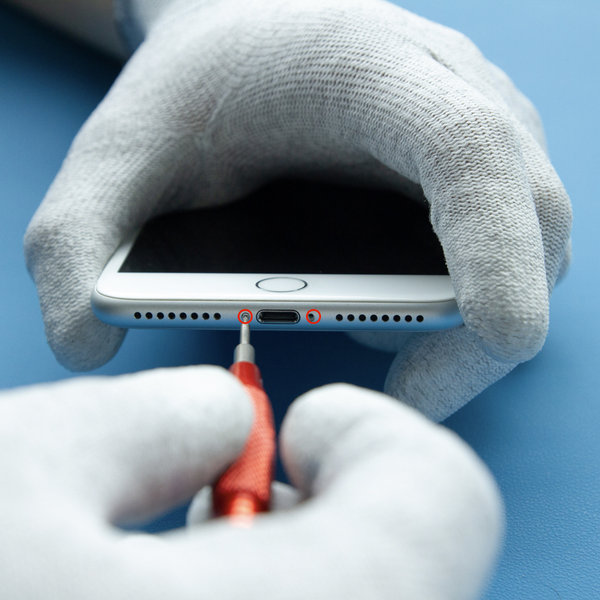

Krok 1Odmontování pentalobe šroubů
Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.
- Vypněte iPhone
- Na dolním okraji iPhone-u odšroubujte dvě 3,5 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)
Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone odolný vůči prachu a vodě.
Krok 2Přelepte všechny praskliny páskou
- Na displej iPhone-u nalepte balicí pásku, dokud nebude zakryt celý displej.
- Takto zůstanou skleněné střepy zalepeny a zajistí se strukturální integrita při zvedání displeje.
Noste ochranné brýle, abyste si chránili oči před jakýmkoliv sklem, které se během opravy bude otřásat.

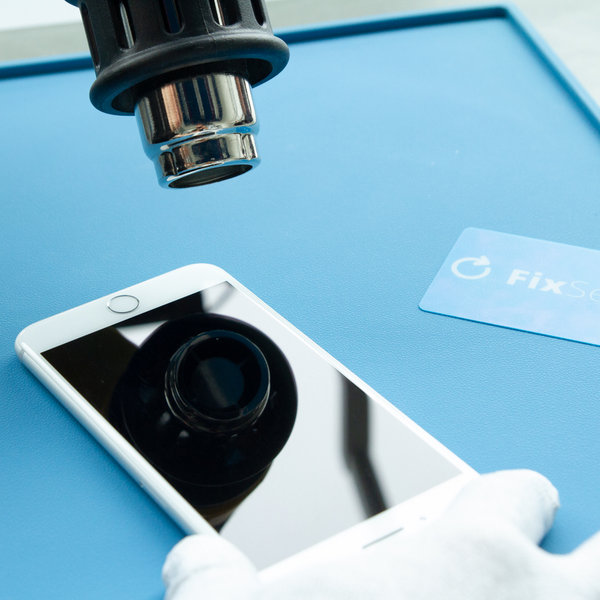

Krok 3Otevírání 1
Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.
- Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
- Nedávejte iPhone do mikrovlnky !!!

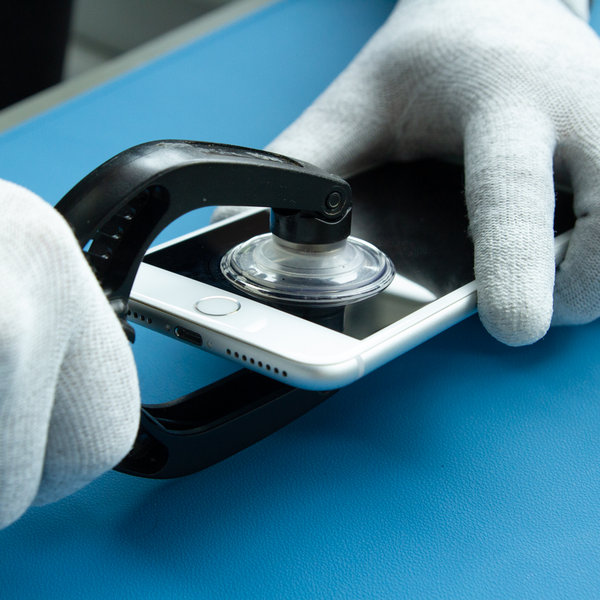

Krok 4Otevírání 2
- Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
- Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
- Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.
Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.
Krok 5Otevírání 3
- Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
- Totéž opakujte kolem pravého volného rohu a po pravou okraji směrem nahoru.
Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.
Krok 6Otevírání 4
- Po úspěšném uvolnění lepidla z okrajů můžete odmontujte přísavky.
- Otevřete iPhone otočením displeje z levé strany.
- Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.
Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k logické desce iPhone-u.

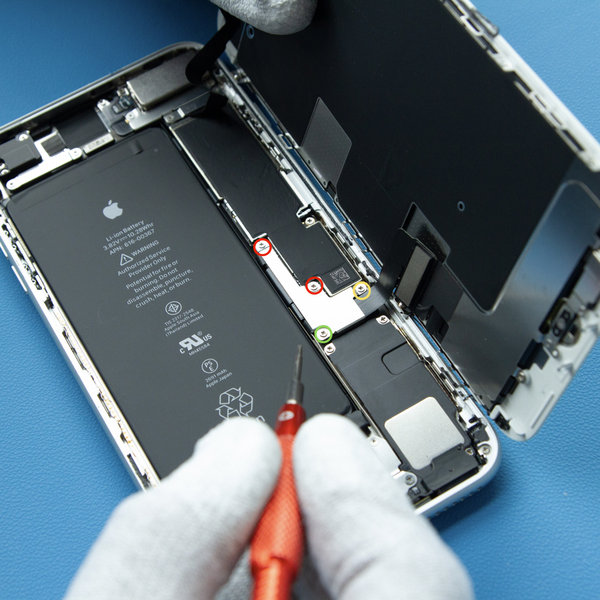

Krok 7Odmontování držáku kabelu displeje
- Vyjměte čtyři šrouby Phillips (JIS) pomocí skturkovača Pentalobe upevňující spodní držák kabelu displeje k základní desce v následujících délkách:
- dva 1,3 mm šrouby
- jeden 1,4 mm šroub
- jeden 2,7 mm šroub
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.
Krok 8Odmontování držáku sestavy snímače
- Odšroubujte pomocí šroubováku Pentalobe dva šrouby upevňující držák přes konektor sestavy snímače předního panelu:
- jeden 1,0 mm šroub
- jeden 1,2 mm šroub
- Následně držák odstraňte
Krok 9Odpojení baterie
- Pomocí funkce Spudger odpojte konektor baterie ze základní desky.
- Kabel konektoru mírně ohněte, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.
Krok 10Odpojení displeje 3
- Pomocí funkce Spudger odpojte velký spodní konektor displeje tak, že ho vytáhnete přímo z objímky.
Krok 11Odpojení displeje 2
- Odpojte druhý spodní konektor kabelu displeje, přímo za tím, který jste odpojili v předchozím kroku.

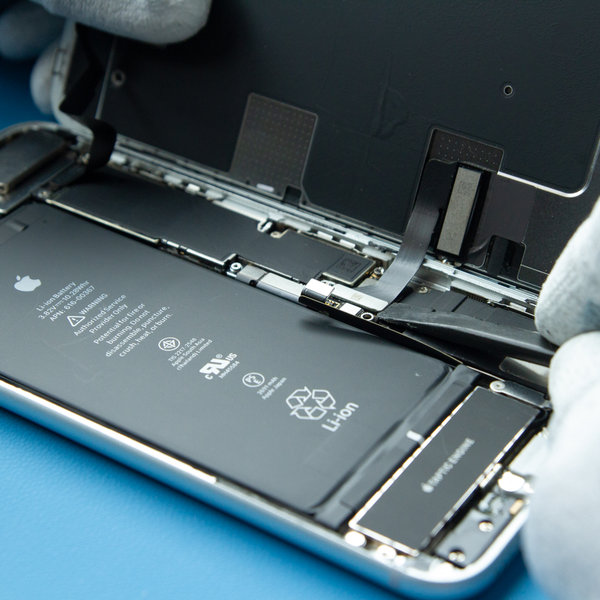

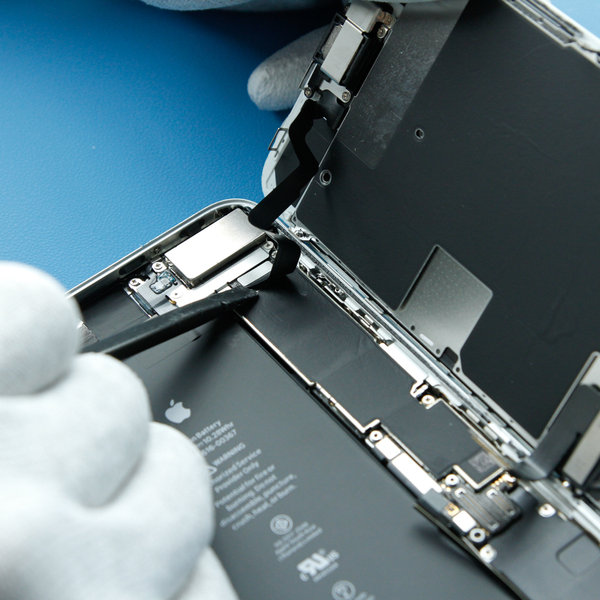

Krok 12Odpojení displeje 3
- Pomocí funkce Spudger odpojte konektor sestavy snímače vpravo horním rohu.
- Následně demontujte displej.

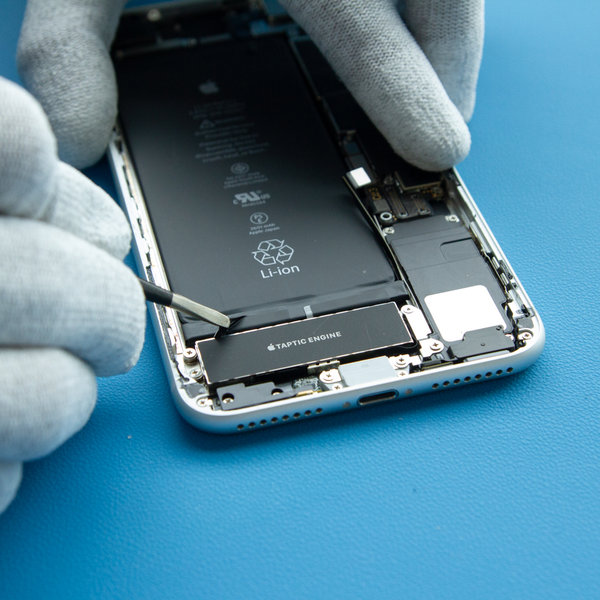

Krok 13Odlepení lepicích úchytů
- Baterie je zajištěna čtyřmi kusy lepidla na roztahování - dva v horní a dva v dolní části.
- Každý kousek lepidla má na konci černý potah, který je mírně přilepený k přednímu povrchu baterie.
- Odlepte z každé strany baterie černý potah.

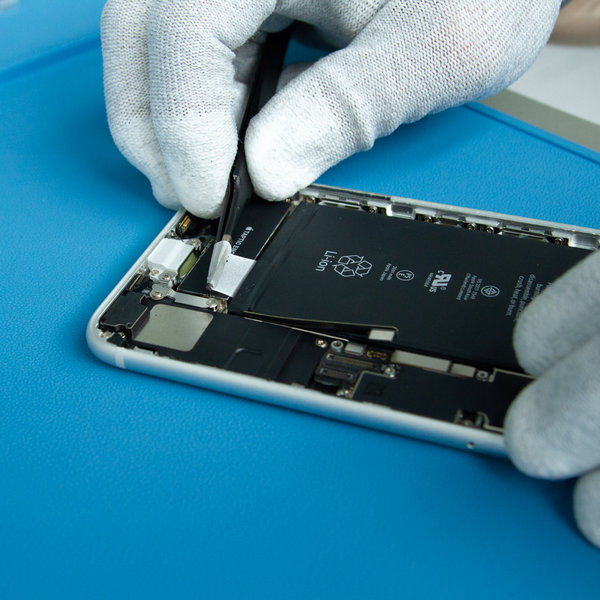

Krok 14Odlepení lepicích pásek baterie
- Každá lepku má vytahovací chlopně, které jsou mírně přilepeny k bočním okrajům baterie.
- Uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.
- Tento postup opakujte ze všech čtyř stran.
Při tažení za pásy navíc nemačkejte baterii. Stisknutím na baterii se vytvoří tlakové body, které se mohou zachytit a zlomit lepidlo.

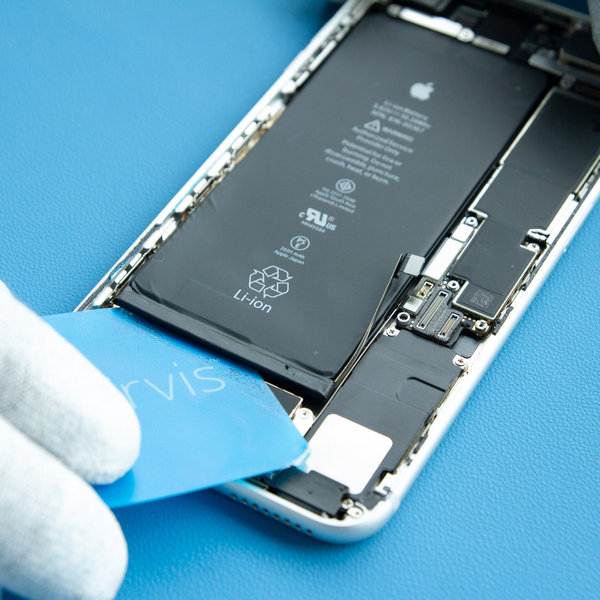

Krok 15Vyjmutí baterie
- Pomocí Fix kartičky vyjměte baterii.

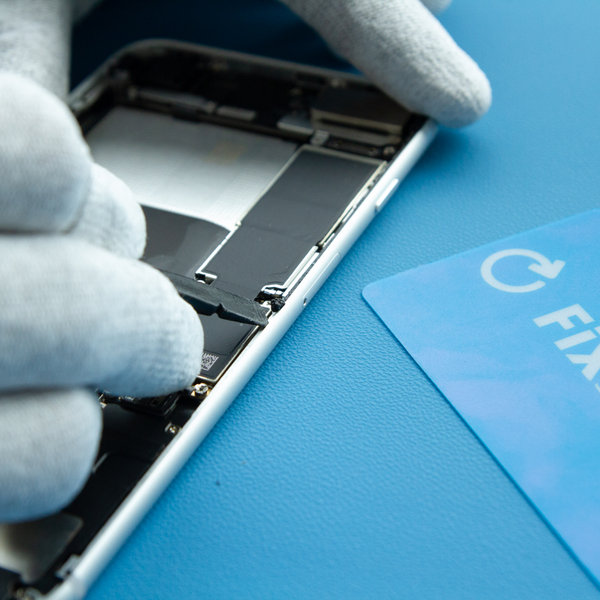

Krok 16Odstranění starého lepidla kolem okrajů iPhone-u
- Pomocí funkce Spudger odstraňte staré lepidlo po okrajích iPhone-u.

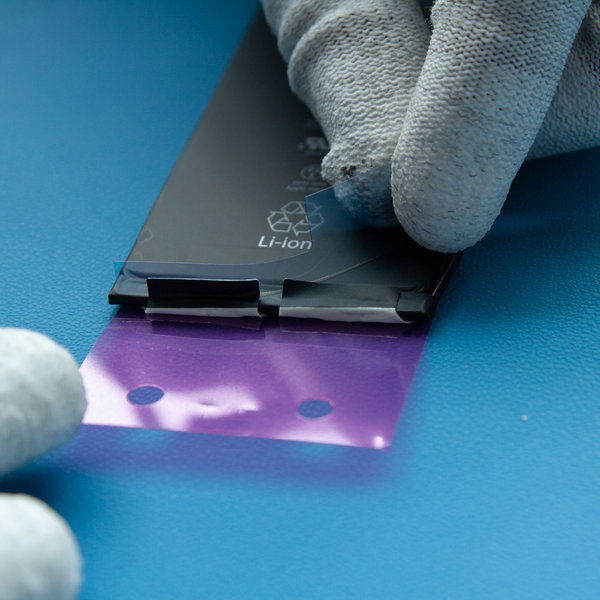

Krok 17Nalepení nové lepky na baterii
- Naletpe novou lepku na zadní stranu baterie.
- Ujistěte se, že dvě kratší proužky jsou nejblíže ke konektoru kabelu baterie.
Když je lepidlo odkryté, dávejte pozor, abyste se ho nedotkli.

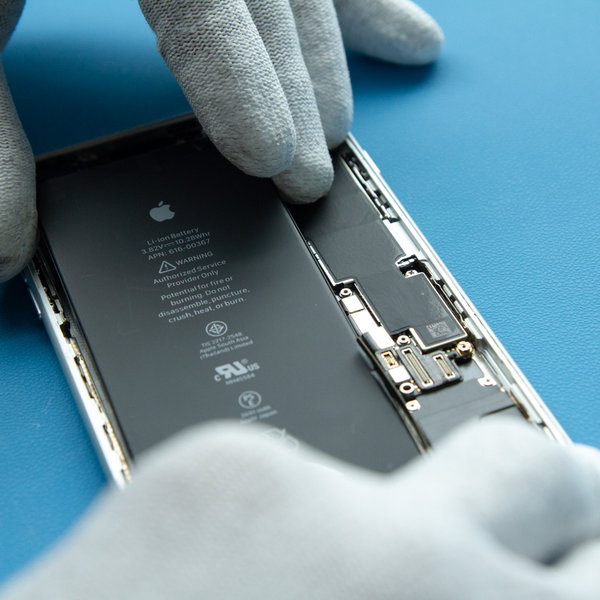

Krok 18Vložení nové baterie do iPhone-u
- Baterii opatrně vložte do iPhone-u.
- Ujistěte se, že konektor baterie je v jedné linii na základní desce.

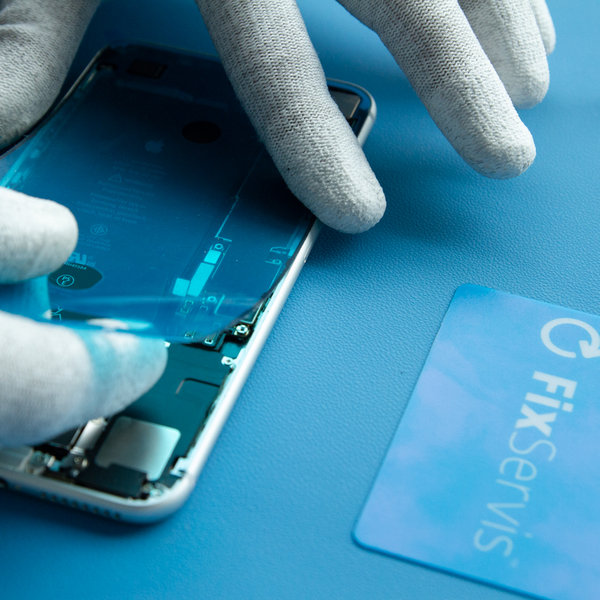

Krok 19Nalepení nového lepidla kolem okrajů iPhone-u
- Nalepte novou lepku pod LCD Adhesive.
Nové lepidlo zajistí odolnost iPhone-u vůči vodě a prachu.

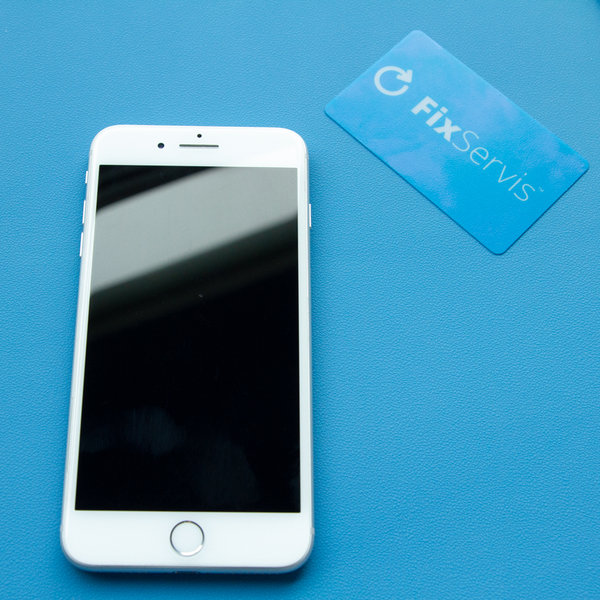

Krok 20Zpětné namontování iPhone-u
- Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
