Výměna LCD displeje iPhone 8 Plus

Publikované dne 06.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

23

Potřebné náhradní díly:

Apple iPhone 8 Plus - Lepka pod LCD Adhesive (Černá)
Výrobce: Apple Kód: iPhone8Plus-07
Apple iPhone 8 Plus - Lepka pod LCD Adhesive (Černá)
65 Kč s DPH 54 Kč bez DPH
Apple iPhone 8 Plus - LCD Displej + Dotykové Sklo + Rám (Bílá) In-Cell FixPremium
760 Kč s DPH 628 Kč bez DPH

Pokud je obrazovka vašeho iPhone 8 Plus prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

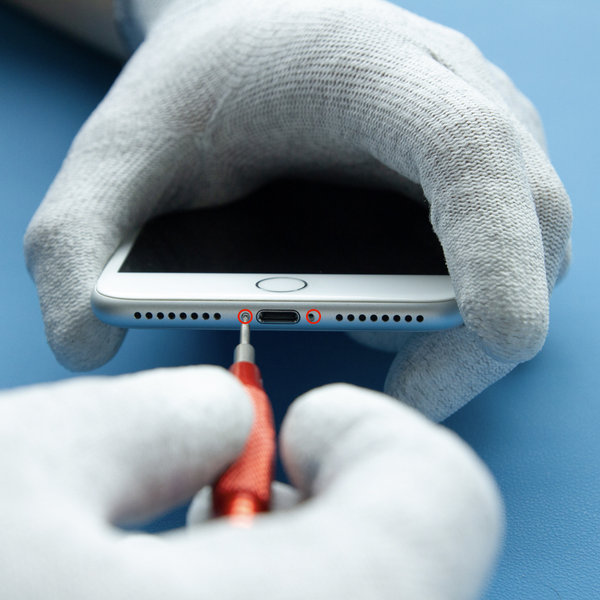

Krok 1Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dvě 3,5 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone odolný vůči prachu a vodě.



Krok 2Přelepte všechny praskliny páskou

  • Na displej iPhone-u nalepte balicí pásku, dokud nebude zakryt celý displej.
  • Takto zůstanou skleněné střepy zalepeny a zajistí se strukturální integrita při zvedání displeje.

Noste ochranné brýle, abyste si chránili oči před jakýmkoliv sklem, které se během opravy bude otřásat.

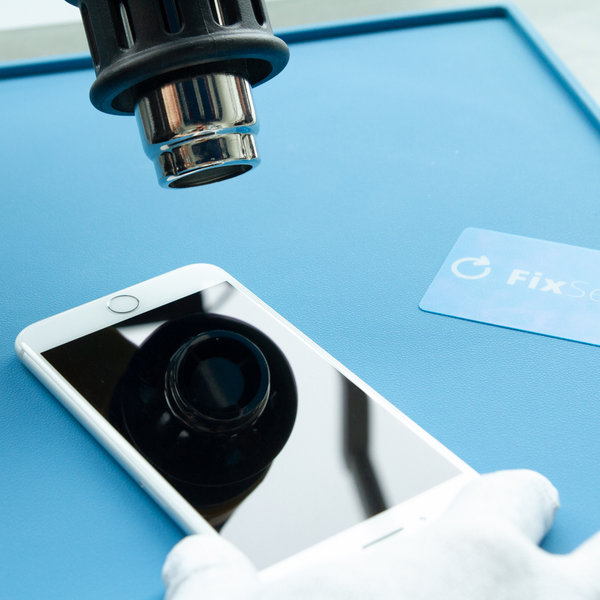

Krok 3Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

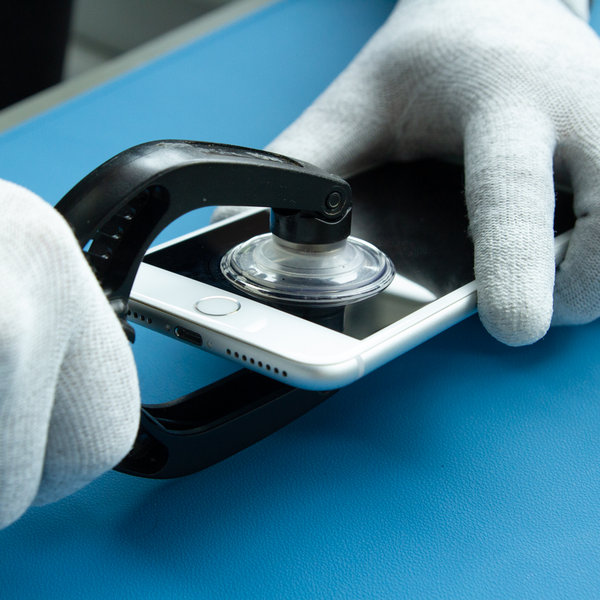

Krok 4Otevírání 2

  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

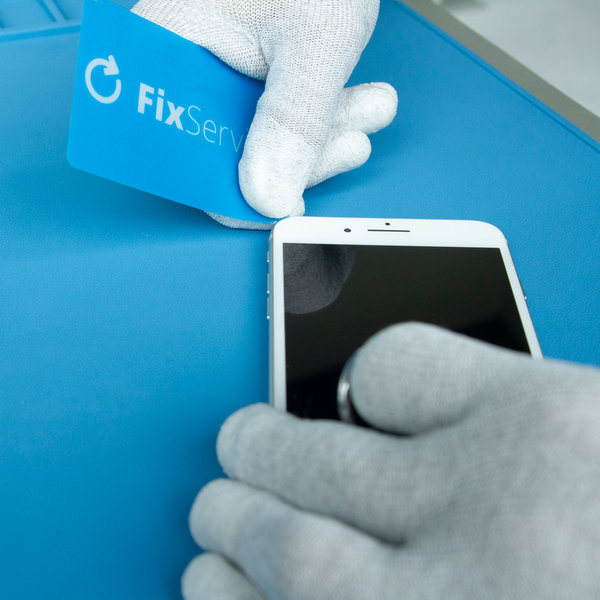

Krok 5Otevírání 3

  • Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
  • Totéž opakujte kolem pravého volného rohu a po pravou okraji směrem nahoru.

Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.

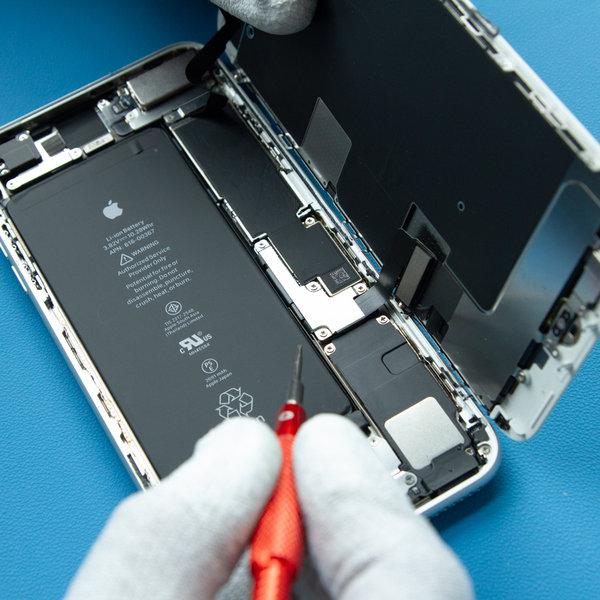

Krok 6Otevírání 4

  • Po úspěšném uvolnění lepidla z okrajů můžete odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k logické desce iPhone-u.

Krok 7Odmontování držáku kabelu displeje

  • Vyjměte čtyři šrouby Phillips (JIS) pomocí skturkovača Pentalobe upevňující spodní držák kabelu displeje k základní desce v následujících délkách:
  • dva 1,3 mm šrouby
  • jeden 1,4 mm šroub
  • jeden 2,7 mm šroub

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

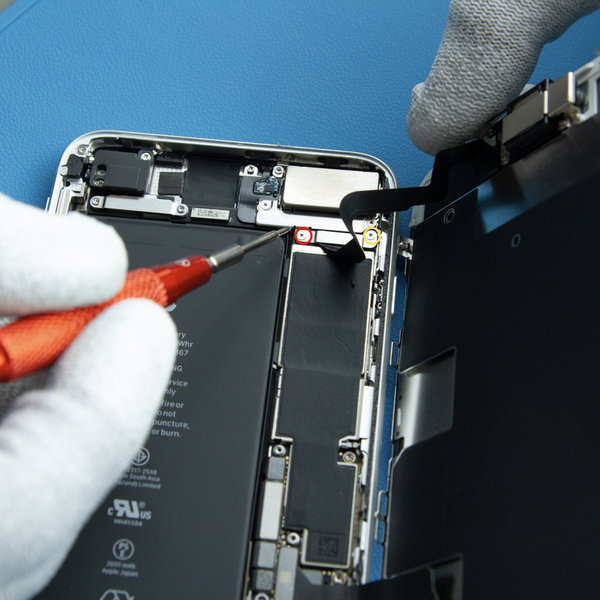

Krok 8Odmontování držáku sestavy snímače

  • Odšroubujte pomocí šroubováku Pentalobe dva šrouby upevňující držák přes konektor sestavy snímače předního panelu:
  • jeden 1,0 mm šroub
  • jeden 1,2 mm šroub
  • Následně držák odstraňte

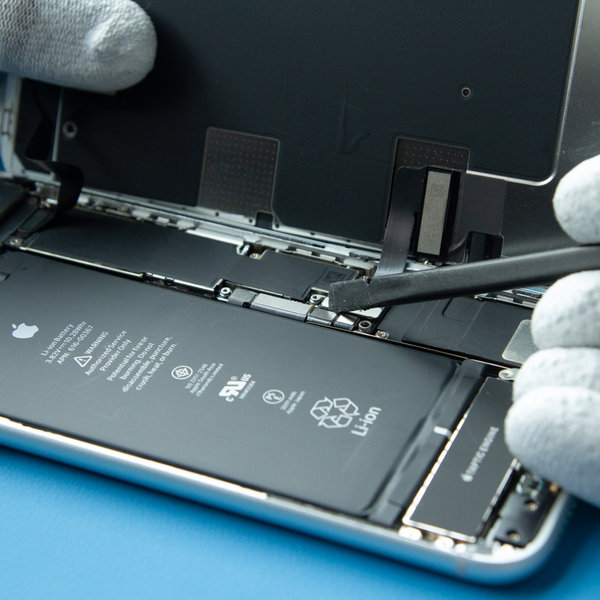

Krok 9Odpojení baterie

  • Pomocí funkce Spudger odpojte konektor baterie ze základní desky.
  • Kabel konektoru mírně ohněte, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

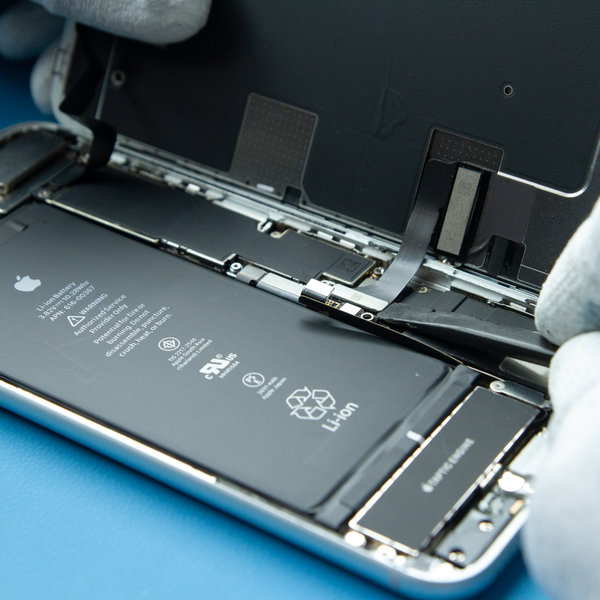

Krok 10Odpojení displeje

  • Pomocí funkce Spudger odpojte velký spodní konektor displeje tak, že ho vytáhnete přímo z objímky.

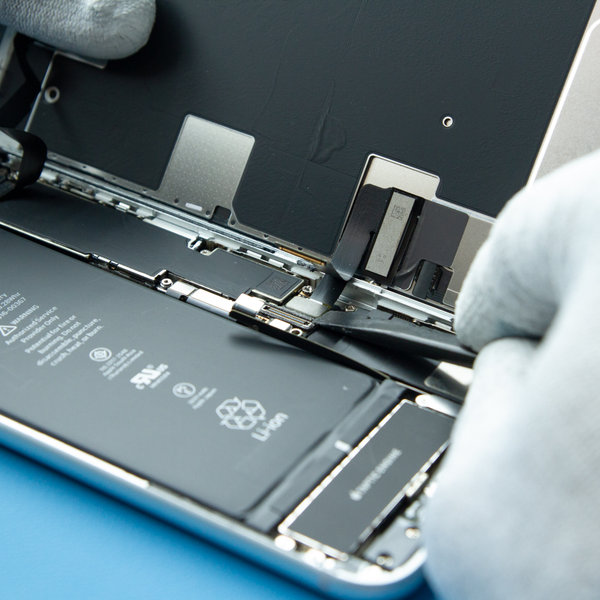

Krok 11Odpojení displeje 2

  • Odpojte druhý spodní konektor kabelu displeje, přímo za tím, který jste odpojili v předchozím kroku.

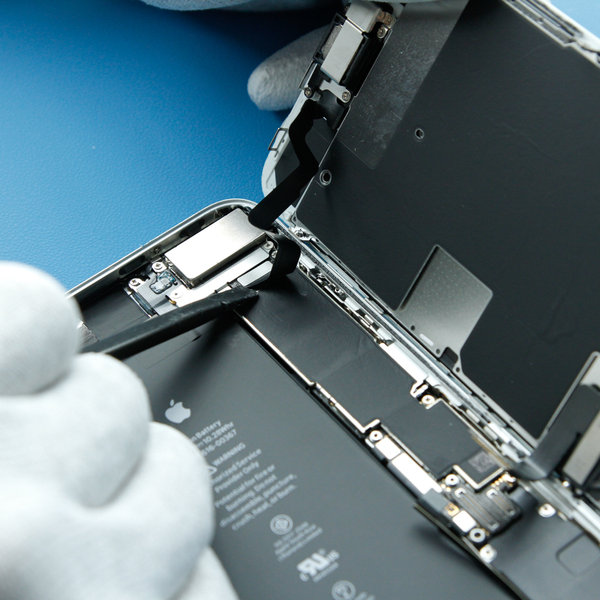

Krok 12Odpojení displeje 3

  • Pomocí funkce Spudger odpojte konektor sestavy snímače vpravo horním rohu.
  • Následně demontujte displej.

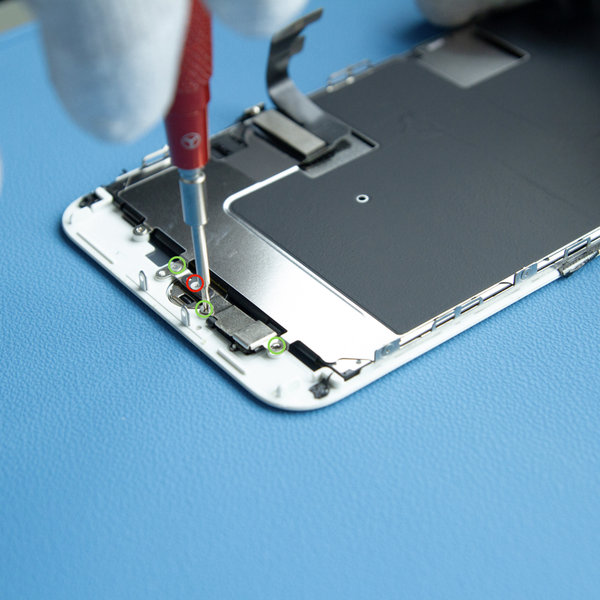

Krok 13Odmontování držáku k snímači home / Touch ID

  • Vyjměte čtyři šrouby pomocí funkce Pentalobe (Y) připevňující držák k čidlu home / Touch ID:
  • jeden 1,2 mm šroub
  • tři 1,3 mm šrouby

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

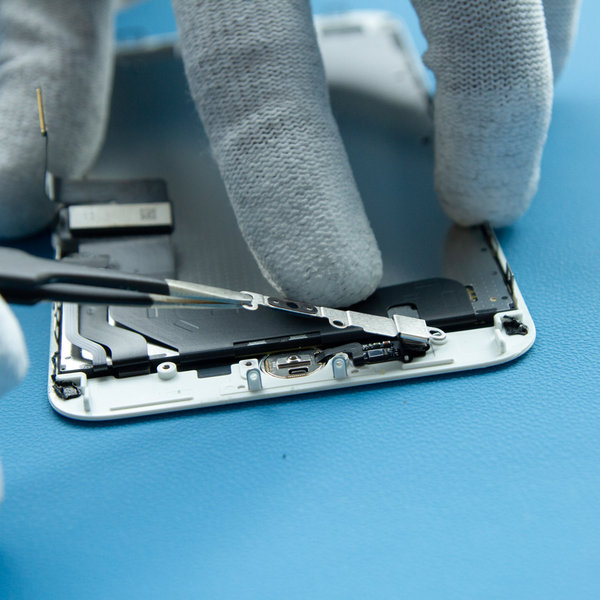

Krok 14Odstranění držáku k snímači home / Touch ID

  • Odstraňte držák, který upevňuje home / Touch ID senzor.

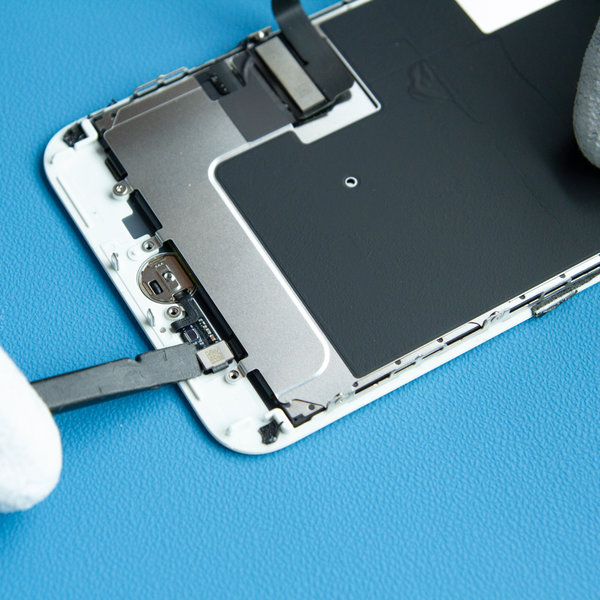

Krok 15Odpojení konektoru k home tlačítka

  • Pomocí Spudgera odpojte konektor kabelu home tlačítka.

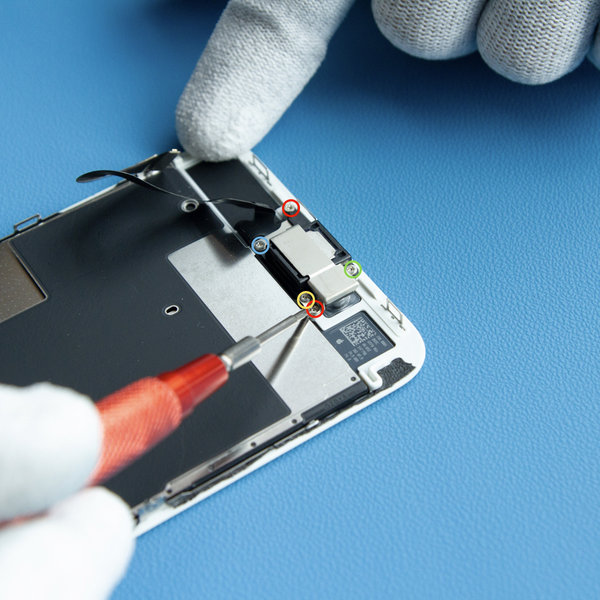

Krok 16Odmontování reproduktoru sláchadla

  • Pomocí funkce Pentalobe odšroubujte pět šroubů Phillips upevňujících držák reproduktoru sluchátka:
  • dvě 1,8 mm šrouby
  • jeden 2,3 mm šroub
  • jeden 2,4 mm šroub
  • jeden 2,8 mm šroub

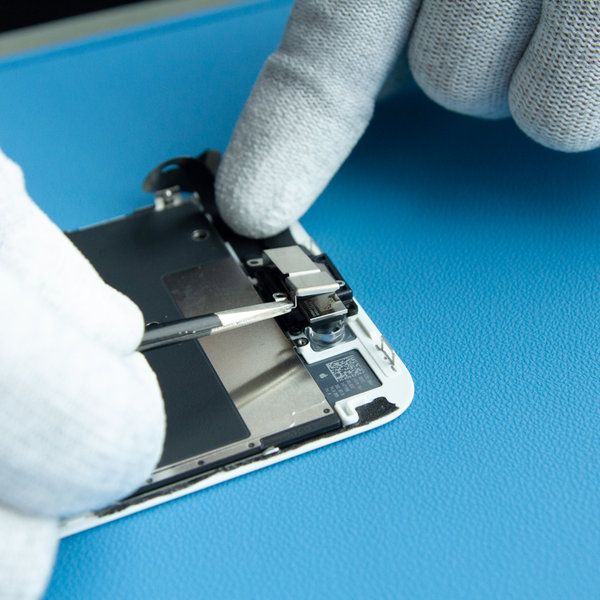

Krok 17Odstranění držáku reproduktoru sluchátka

  • Odstraňte držák reproduktoru sluchátka.

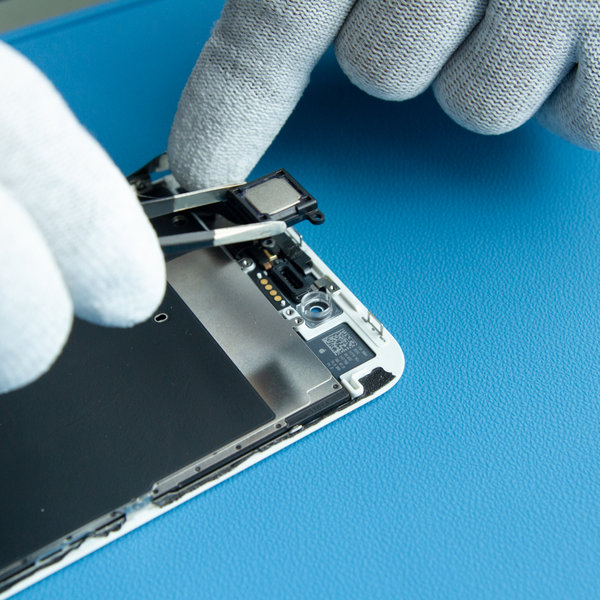

Krok 18Vybrání reproduktoru sluchátka

  • Vyberte reproduktor sluchátka.

Krok 19Nahřátí předního kabelu kamery a snímače

  • Pomocí fénu nebo horkovzdušné pistole nahřejte horní část displeje asi na minutu, abyste změkčili lepidlo upevňující senzory.

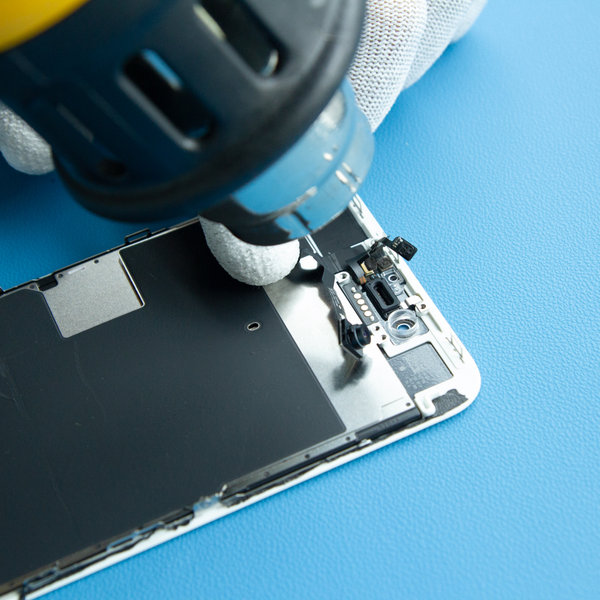

Krok 20Odlepení předního kabelu kamery a snímače

  • Pomocí funkce Spudger opatrně odlepte ohebný kabel
  • Následně jej odstraňte

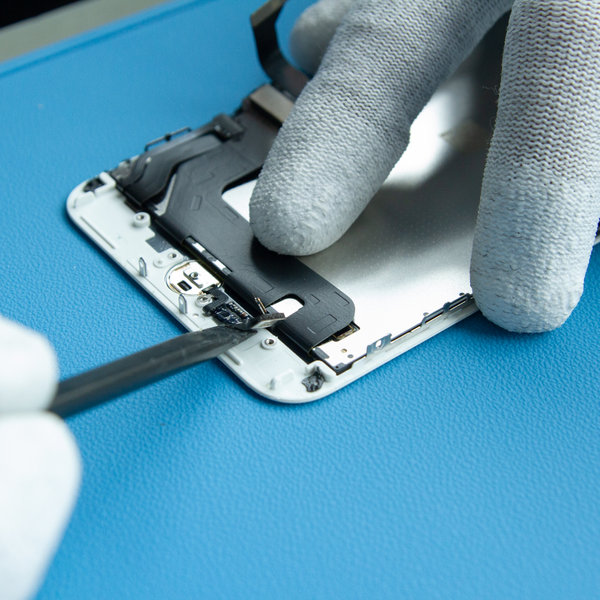

Krok 21Odpojení kabelu k home / Touch ID tlačítka

  • Pomocí funkce Spudger jemně oddělte lepidlo, které drží kabel senzoru home / Touch ID na zadní straně panelu displeje a odpojte jej.

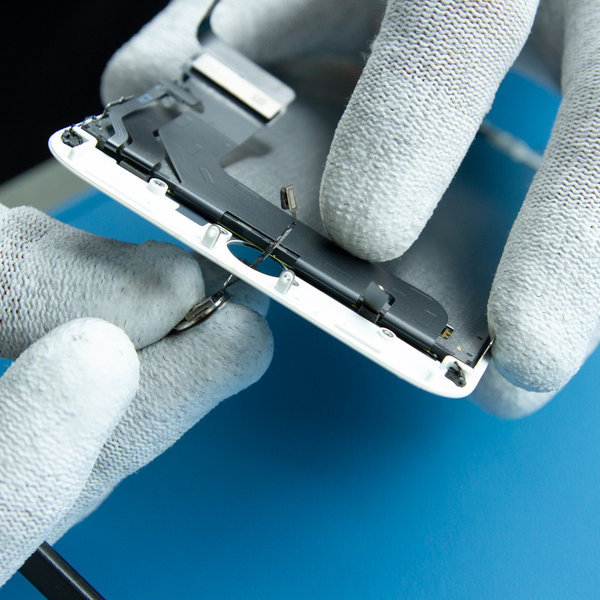

Krok 22Vyjmutí tlačítka home / Touch ID

  • Vyberte tlačítko snímače home / touch ID zvednutím přes přední stranu displeje.

Krok 23Namontujte nový LCD displej



  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače včetně home / touch ID tlačítka.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
