Výměna LCD displeje iPhone 8

Publikované dne 08.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

21

Potřebné náhradní díly:

Apple iPhone 8, SE (2nd Gen 2020) - Lepka pod LCD Adhesive (Černá)
65 Kč s DPH 54 Kč bez DPH

Pokud je obrazovka vašeho iPhone 8 Plus prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

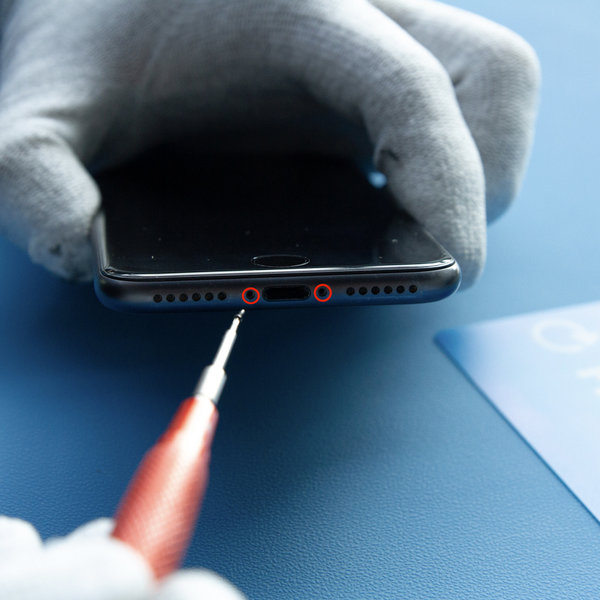

Krok 1Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 3,5 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone odolný vůči prachu a vodě.

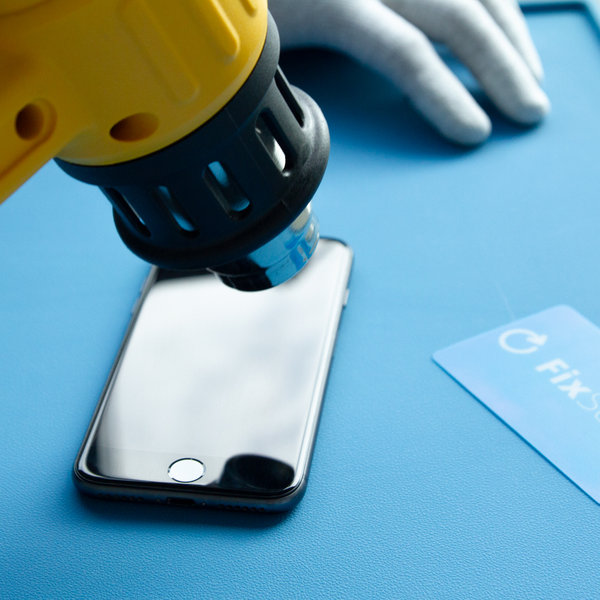

Krok 2Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

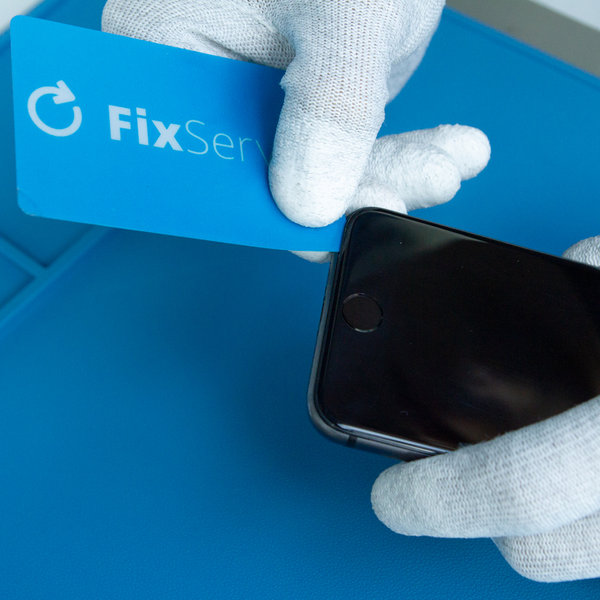

Krok 3Otevírání 2

  • Zasuňte Fixservis kartičku mezi displej a okraj telefonu tak, aby se odlepilo lepidlo mezi displejem a okrajem.
  • Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
  • Totéž opakujte kolem pravého volného rohu a po pravou okraji směrem nahoru.

Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.

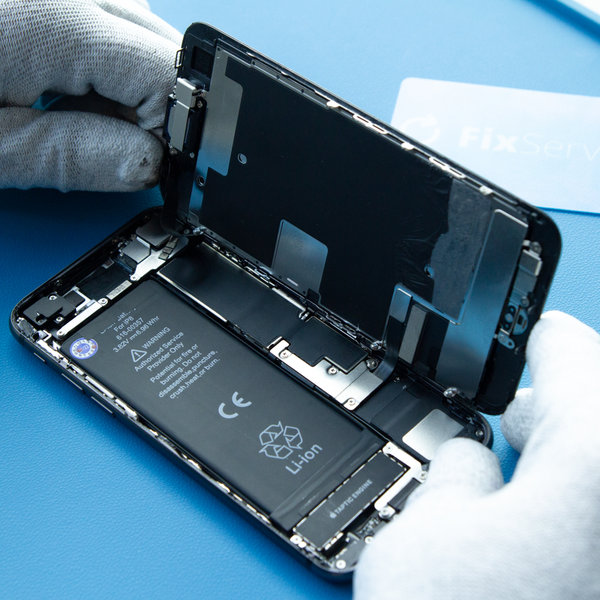

Krok 4Otevírání 3

  • Po úspěšném uvolnění lepidla z okrajů pomocí kartičky Fixservis otevřete iPhone otočením displeje z levé strany.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k logické desce iPhone-u.

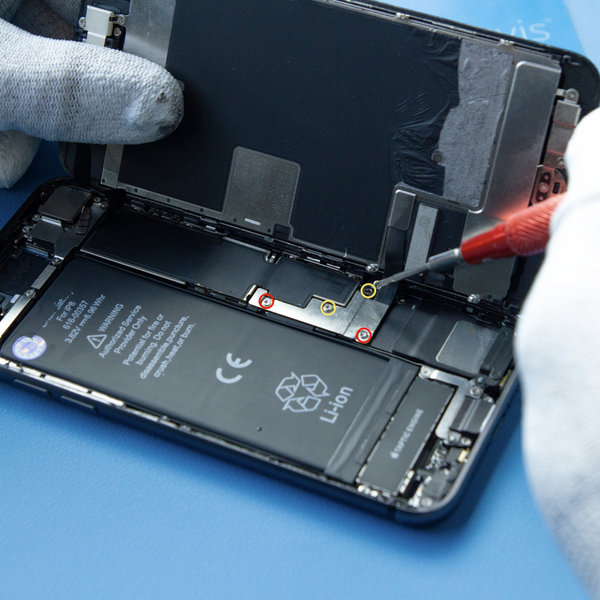

Krok 5Odmontování držáku flex kabelu displeje

  • Odšroubujte čtyři šrouby Phillips (JIS) pomocí skturkovača Pentalobe upevňující spodní držák kabelu displeje k základní desce v následujících délkách:
  • dva 1,3 mm šrouby
  • dva 2,8 mm šrouby

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

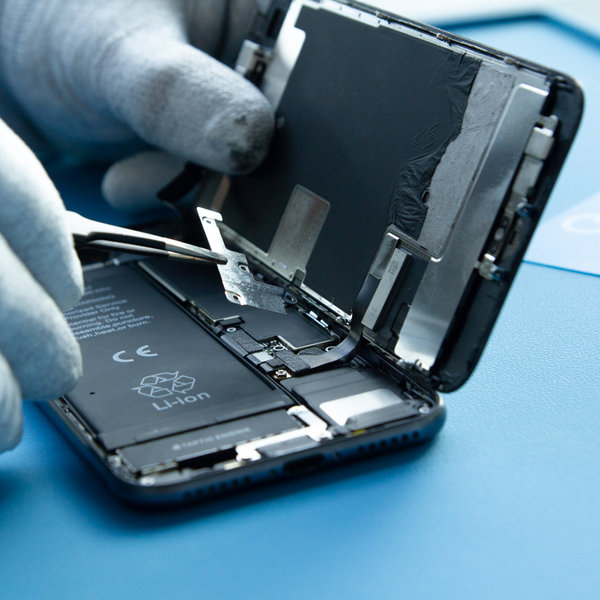

Krok 6Odstranění držáku flex kabelu

  • Pomocí pinzety držák odstraňte.

Krok 7Odpojení baterie

  • Pomocí funkce Spudger odpojte konektor baterie ze základní desky.
  • Kabel konektoru mírně ohněte, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

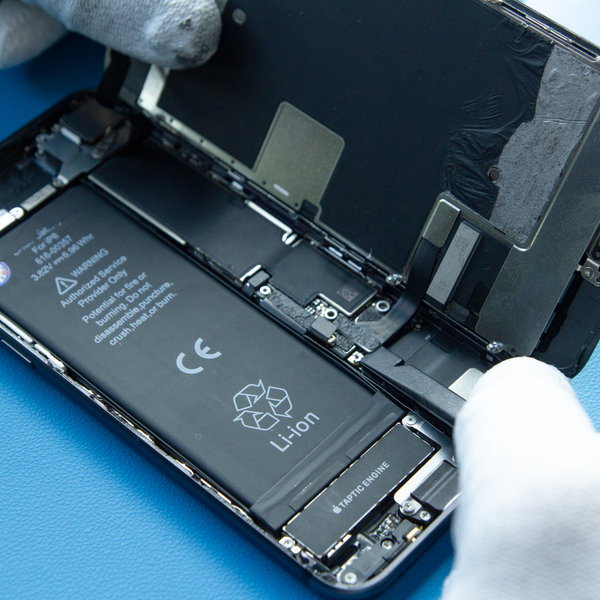

Krok 8Odpojení displeje 3

  • Pomocí funkce Spudger odpojte konektor baterie ze základní desky.
  • Kabel konektoru mírně ohněte, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

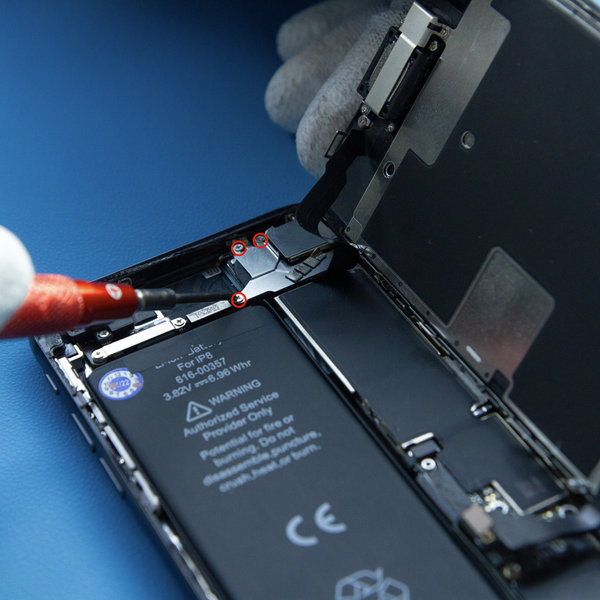

Krok 9Odmontování šroubů od držáku sestavy snímače

  • Odšroubujte tři 1,3 mm šrouby Phillips upevňující držák přes konektor sestavy snímače předního panelu.
  • Následně odstraňte držák konzoly.

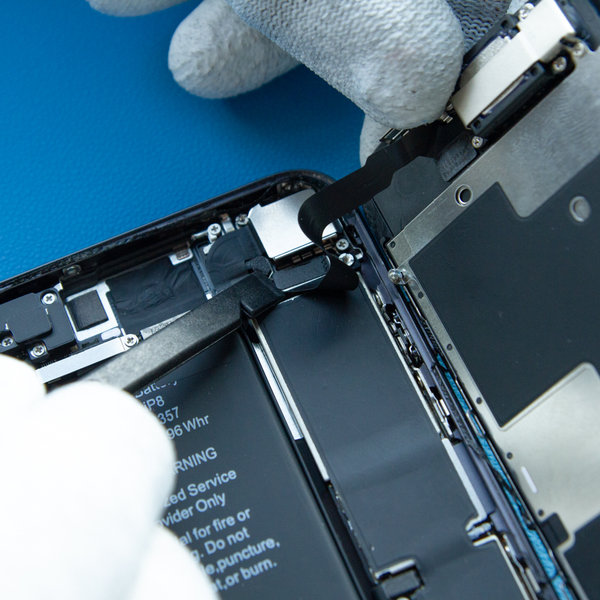

Krok 10Odpojenie konektora zostavy snímača predného panela

  • Odpojení konektoru sestavy snímače předního panelu

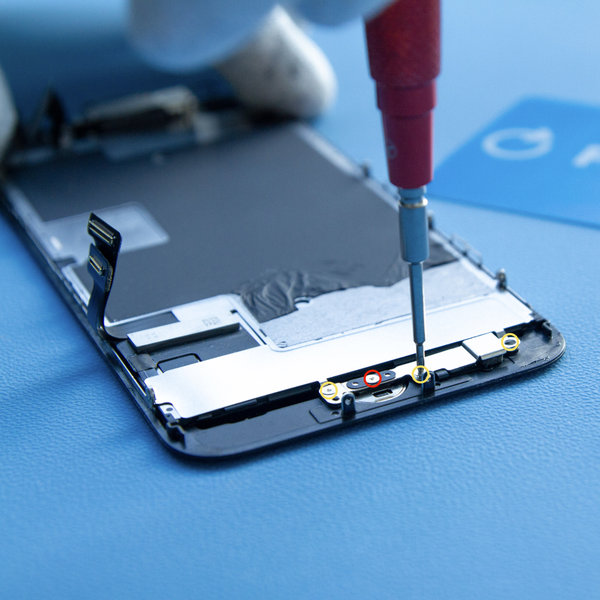

Krok 11Odstranění držáku k snímači home / Touch ID

  • Odšroubujte pomocí skturkovača Pentalobe čtyři šrouby Y000 připevňující držák k čidlu home / Touch ID:
  • jeden 1,2 mm šroub
  • tři 1,3 mm šrouby
  • Odstraňte konzolu.

Během opětovné montáže dávejte pozor, abyste tyto šrouby příliš neutáhli, jinak nemusí fungovat domovské tlačítko.

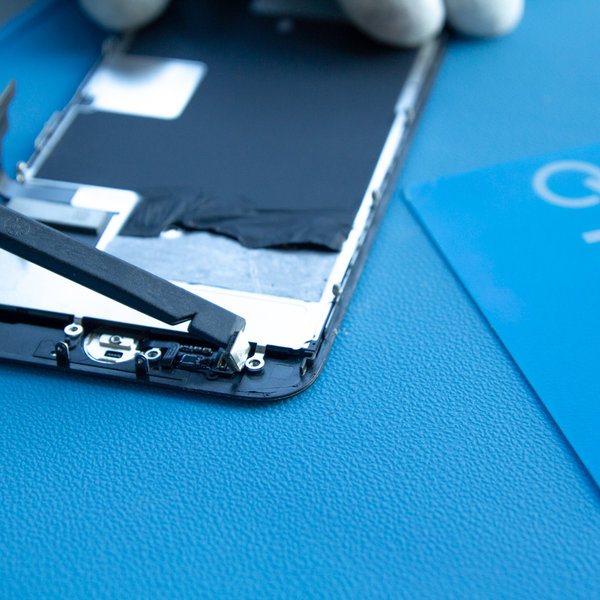

Krok 12Odpojení konektoru k home tlačítka

  • Pomocí Spudgera odpojte konektor kabelu home tlačítka.

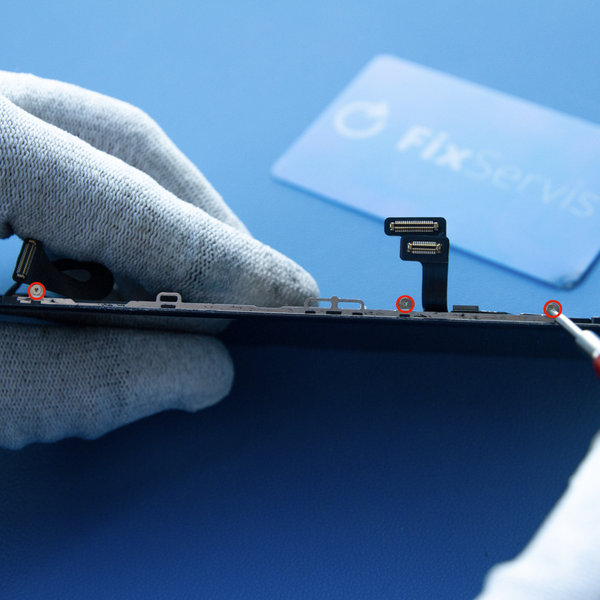

Krok 13Odmontování ochranné desky LCD ze sestavy displeje

  • Pomocí šroubováku Pentalobe odšroubujte tři šrouby 1,2 mm Y000 z obou stran displeje, celkem šest šroubů.

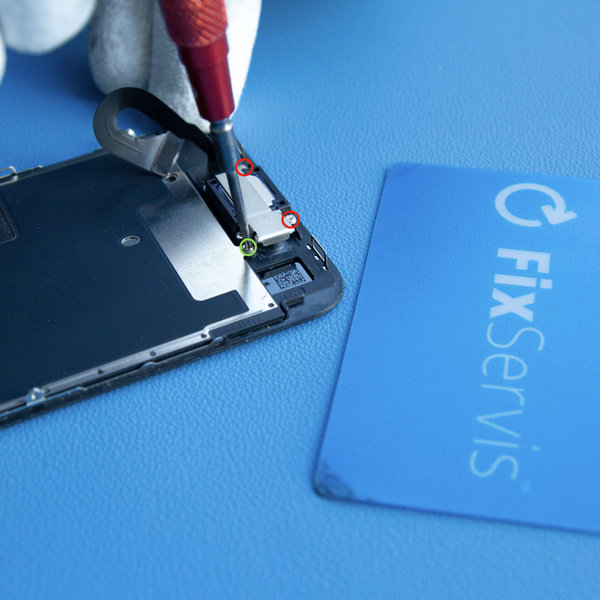

Krok 14Odmontování konzoly sluchátek

  • Odstraňte držák reproduktoru slúchadla.Odskrutkujte tři šrouby Phillips upevňující horní konzolu sluchátka k přednímu panelu:
  • dva 2,6 mm šrouby
  • jeden 1,8 mm šroub
  • Následně odstraňte držák reproduktoru pomocí pinzety.

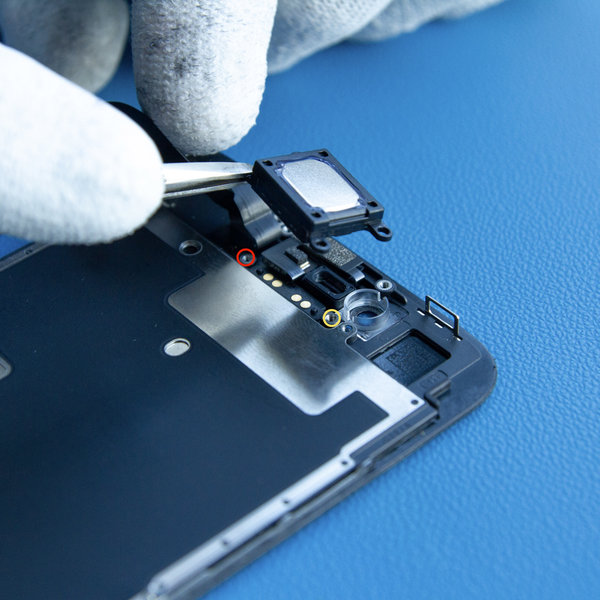

Krok 15Odmontování reproduktoru sláchadla

  • Vyjměte dva šrouby Phillips upevňující reproduktor sluchátka k přednímu panelu:
  • jeden 1,8 mm šroub
  • jedna 2,3 mm šroub
  • Následně odstraňte reproduktor pomocí upevňovacích pinzety.

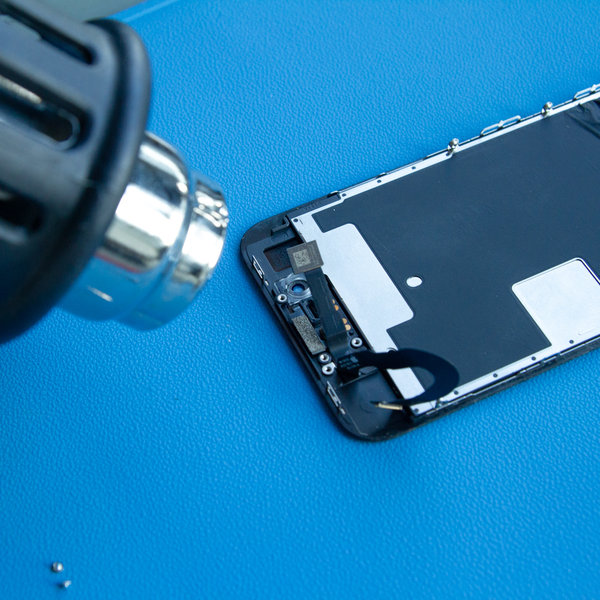

Krok 16Odpojení flex kabelu přední kamery a snímače

  • Zahrajte horní přední část displeje pomocí fénu (cca 3 minuty), abyste zjemnili lepidlo držící přední kameru a snímače.
  • Následně jej pomocí funkce Spudger vypojte.

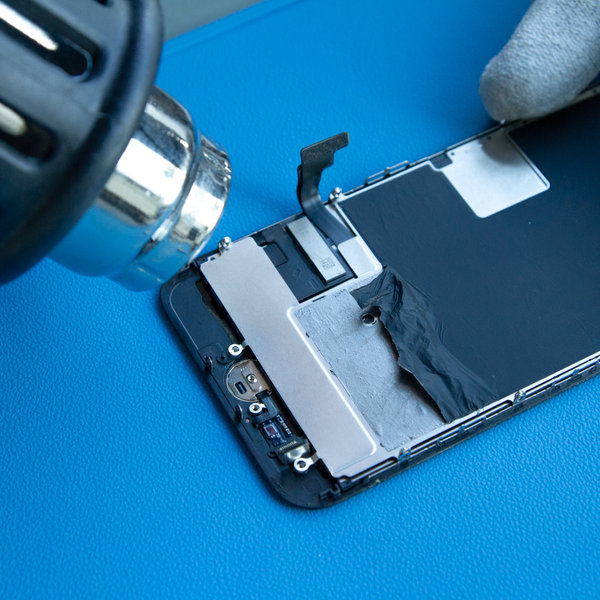

Krok 17Odlepení datového flex kabelu od ochranné desky LCD

  • Zahřejte pomocí fénu spodní část displeje při Touch ID, aby se změkčile lepidlo.
  • Pomocí kartičky Fixservis odlepte lepidlo blízko domovského tlačítka, které drží plochý kabel displeje k ochranné desce LCD.
  • Následně demotujte ochrannou desku LCD

Při demontáži ochranné desky LCD buďte opatrní, abyste nezachytili datové kabely displeje.

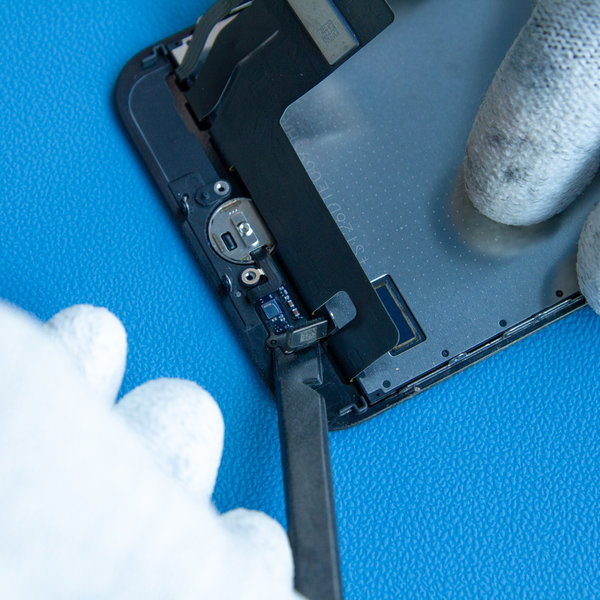

Krok 18Odpojení konektoru k home tlačítka

  • Pomocí Spudgera odpojte konektor kabelu home tlačítka.
  • Následně jej demontujte.

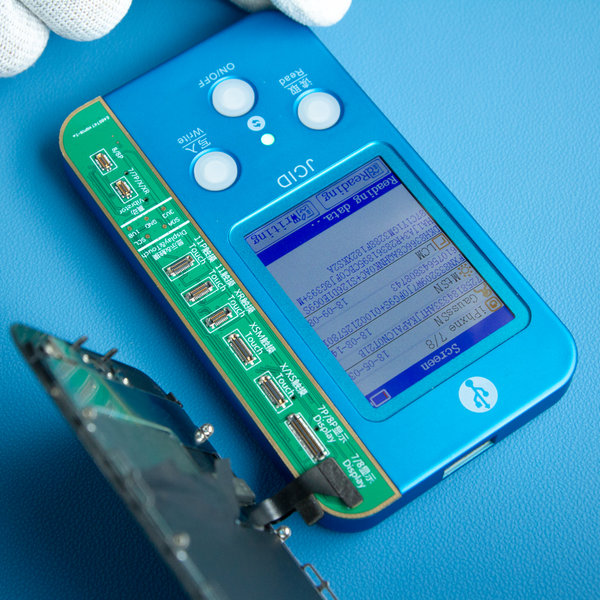

Krok 19Skopírovanie True Tone funkce do nového displeje

Funkce True Tone je po výměně obrazovky deaktivována. Abychom ji mohli aktivovat potřebujeme zkopírovat data ze starého LCD displeje do nového displeje.

  • Do zařízení JC V1S - 4-IN-1 Programátor - LCD vložíme konektor flex kabelu ze starého LCD displeje a zkopírujeme údaje pomocí levého tlačítka Read.
  • Následně připojíme nový LCD displej a zkopírujeme údaje pomocí pravého tlačítka Write.
  • Nyní by měly být údaje True Tone uložené v novém displeji.

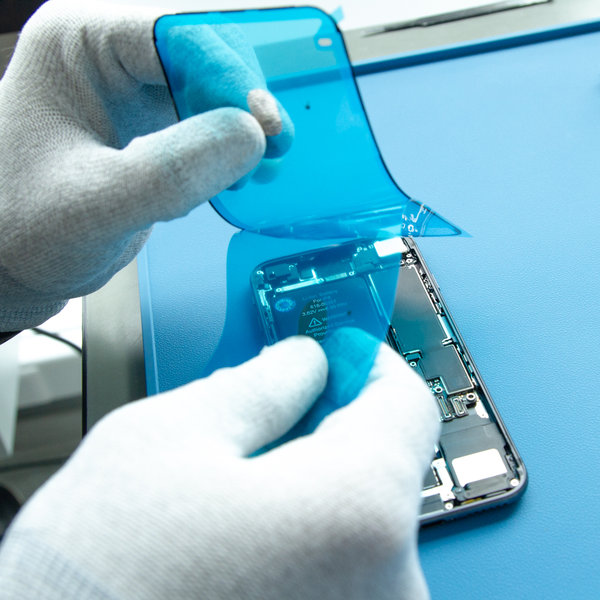

Krok 20Nalepení nového lepidla kolem okrajů iPhone-u

  • Nalepte novou lepku pod LCD.

Nové lepidlo zajistí odolnost iPhone-u vůči vodě a prachu.

Krok 21Namontování nového LCD displeje

  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače včetně home / touch ID tlačítka.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
