Výměna LCD displeje Samsung Galaxy A21

Publikované dne 06.09.2021

Technická náročnost

Stredne náročné

Trvání postupu

90 minút

Počet kroků v návodu

20

Potřebné náhradní díly:

Samsung Galaxy A21s A217F - LCD Displej + Dotykové Sklo + Rám (Black) - GH82-22988A, GH82-23089A
1 808 Kč s DPH 1 494 Kč bez DPH
Samsung Galaxy A21s A217F - Lepka pod Baterii Adhesive - GH81-19038A
120 Kč s DPH 99 Kč bez DPH
Samsung Galaxy A21s A217F - Lepka pod Bateriový Kryt Adhesive - GH81-18831A
131 Kč s DPH 108 Kč bez DPH

Návod na výměnu LCD displeje na zařízení Samsung Galaxy A21.

Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.

Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%.

Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.

Opravu realizujte na čistém a dobře osvětleném místě.

Krok 1Demontáž slotu SIM karty

  • Pomocí sponky vysuňte slot SIM karty.

Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

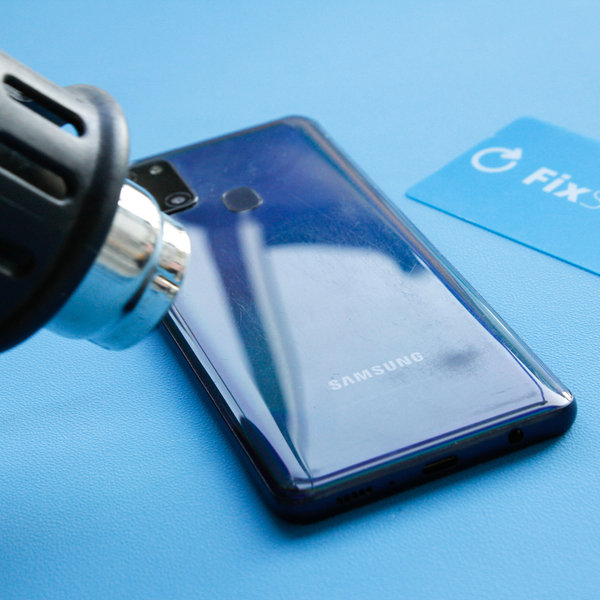

Krok 2Otevírání 1

Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte smartphone do mikrovlnky !!!

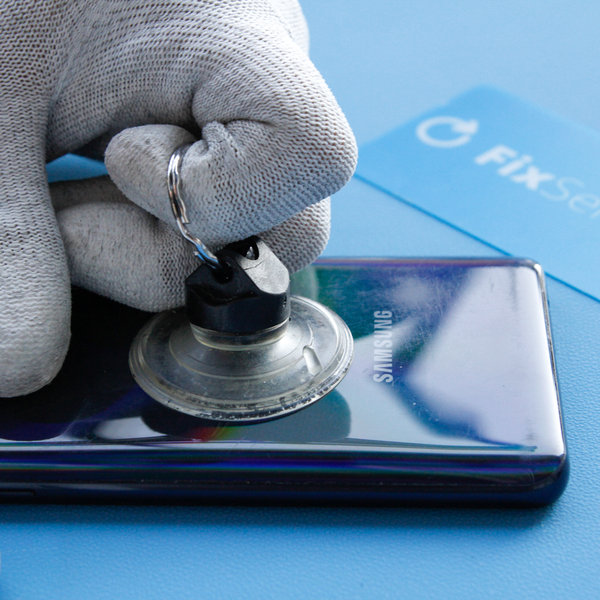

Krok 3Otevírání 2

  • Umístěte přísavku na zadní kryt, abyste mohli jemným tlakem oddělit zadní kryt od rámu smartphonu.
  • Následně zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
  • V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)

Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

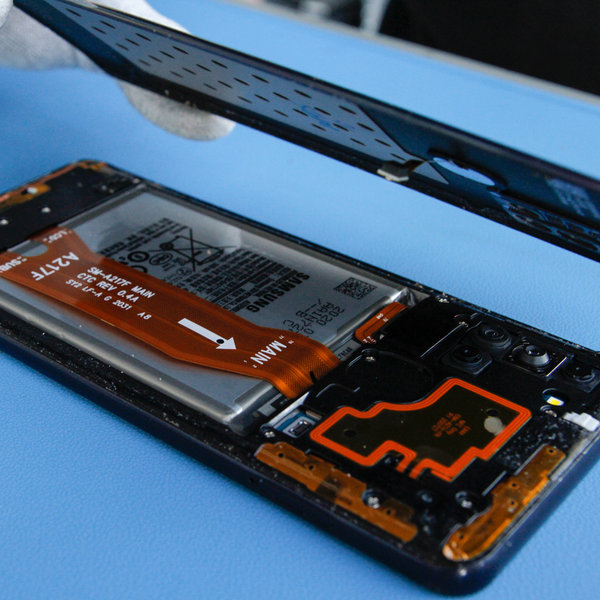

Krok 4Odstranění zadního krytu

  • Odstraňte zadní kryt.

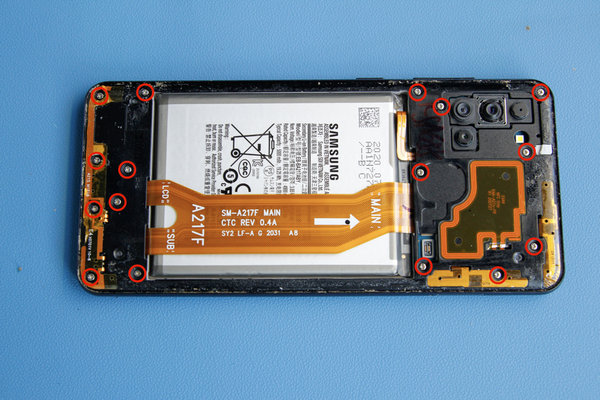

Krok 5Odmontování středního rámu

  • Odšroubujte šestnáct šroubů 3 mm Phillips pomocí šroubováku Pentalobe, které zajišťují střední rám.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho smartphonu.

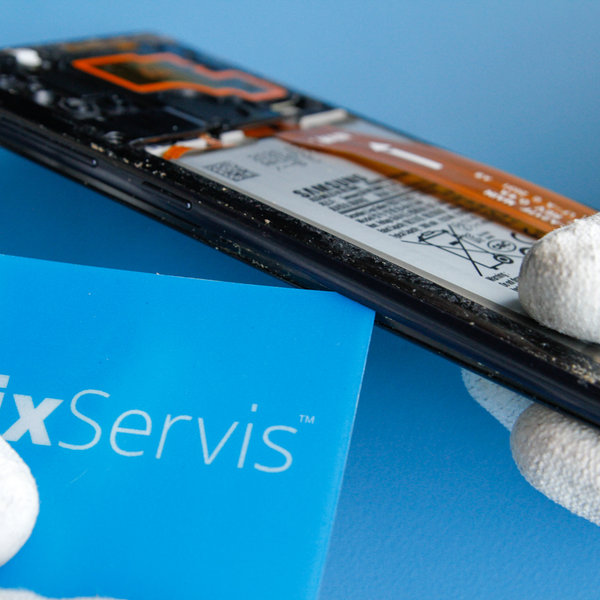

Krok 6Odstranění středního rámu

  • Vložte kartičku Fixservis mezi sestavu středního rámu a předního panelu a pomalým posouváním okolo smartphonu oddělte střední rám.
  • Následně ho odstraňte.

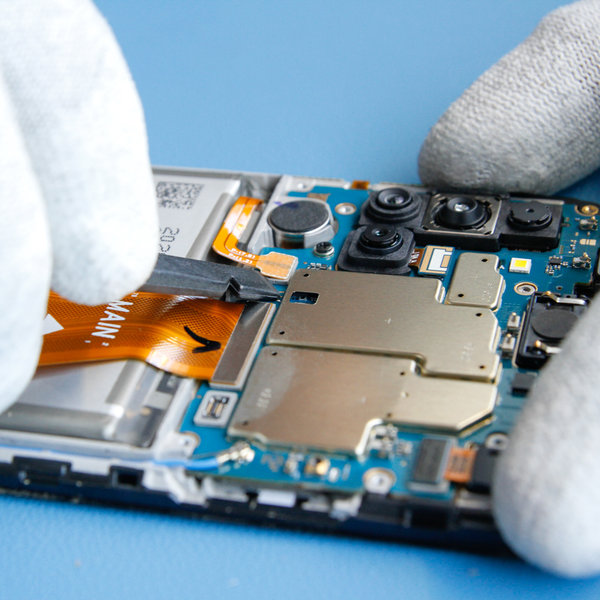

Krok 7Odpojení baterie

  • Plochým koncem Spudgeru odpojte konektor baterie.

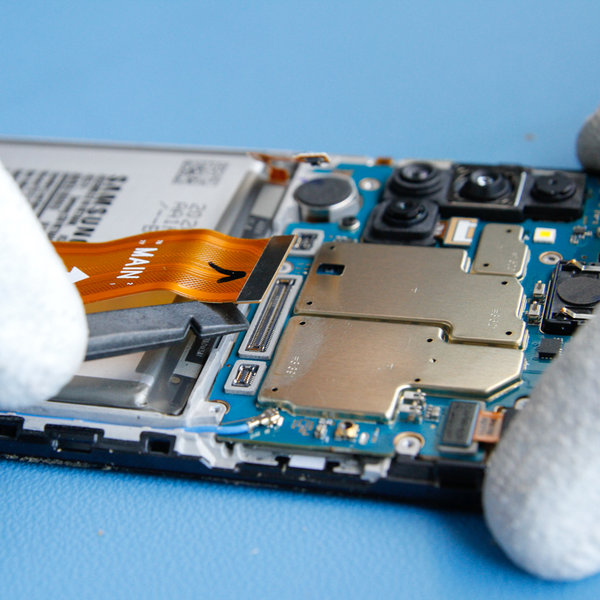

Krok 8Odpojení propojovacího kabelu od základní desky

  • Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky zhornej a dolní strany.
  • Následně ho odstraňte pomocí pinzety.

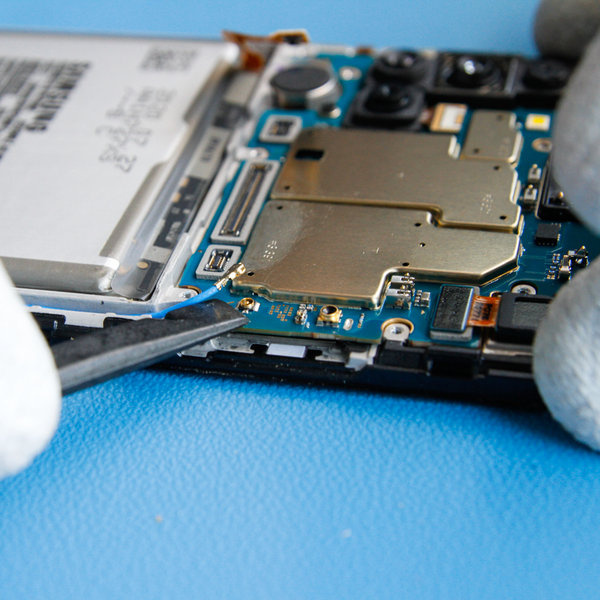

Krok 9Odpojení kabelu antény

  • Kabel antény mobilního telefonu je připevněn k základní desce.
  • Pomocí nástroje Spudger odpojte anténu z horní i dolní části od základní desky a následně ji vyberte pomocí pinzety.

Krok 10Nahřátí displeje

  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.

Dejte si pozor, abyste smartphone nepřehřály.

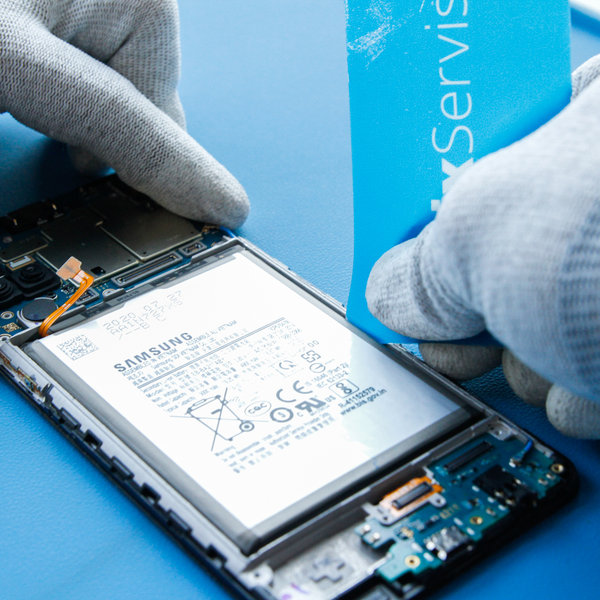

Krok 11Výběr baterie

  • Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.

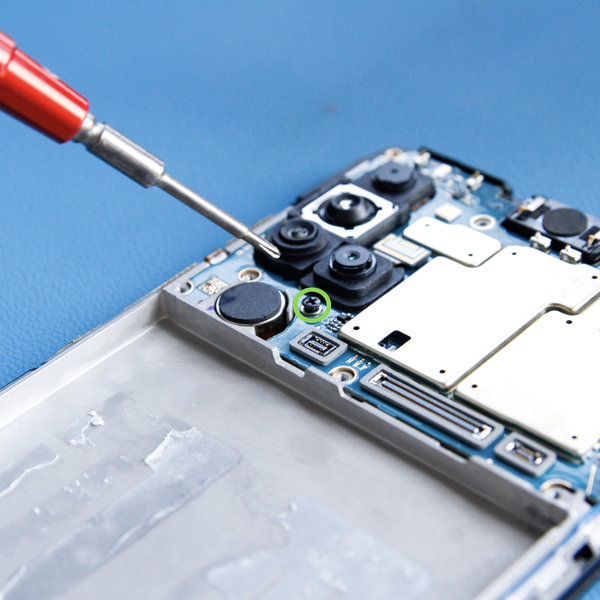

Krok 12Demontáž základní desky

  • Pomocí šroubováku Pentalobe odšroubujte 1 šroub Phillips.
  • Následně pomocí funkce Spudger nebo pinzety vyjměte základní desku.

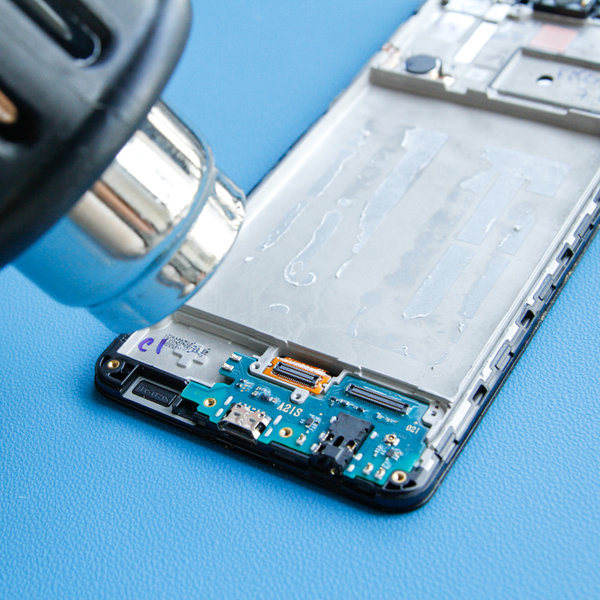

Krok 13Nahřátí USB desky

  • Použijte fén nebo horkovzdušnou pistoli na USB desku cca 1-2 minuty, aby změklo lepidlo pod USB deskou.

Dejte si pozor, abyste smartphone nepřehřály.

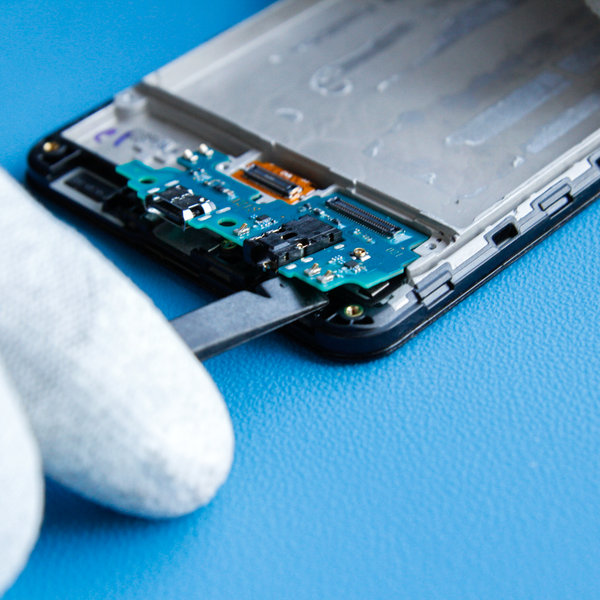

Krok 14Demontáž USB dosky

  • Pomocí nástroje Soudger vyberte USB desku ze sestavy smartphonu.

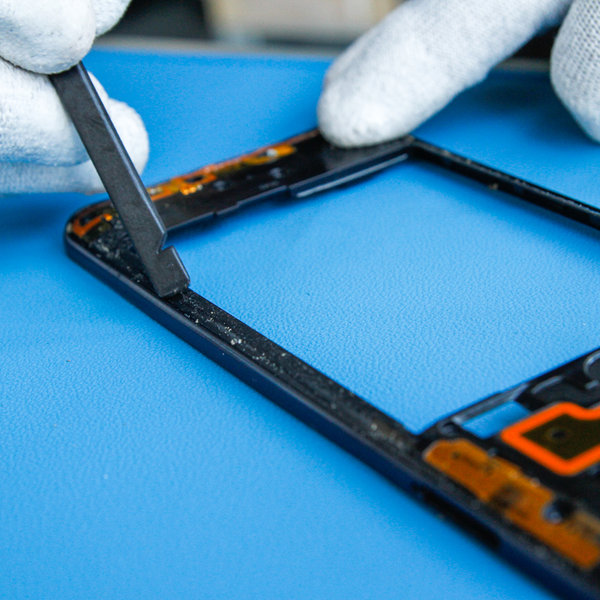

Krok 15Odlepení starého lepidla kolem okrajů ze středního rámu

  • Odstraňte staré lepidlo po okrajích středního rámu.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku starého lepidla.

Krok 16Namontování nového LCD displeje

  • Na nový LCD displej namontujte všechny komponenty od tohoto kroku zpětně.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

Krok 17Odlepení starého lepidla kolem okrajů zadního krytu

  • Odstraňte staré lepidlo po okrajích smartphonu.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

Krok 18Nalepení nového lepidla na zadní kryt smartphonu



  • Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
  • Následně ho přilepte k smartphonu.

Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

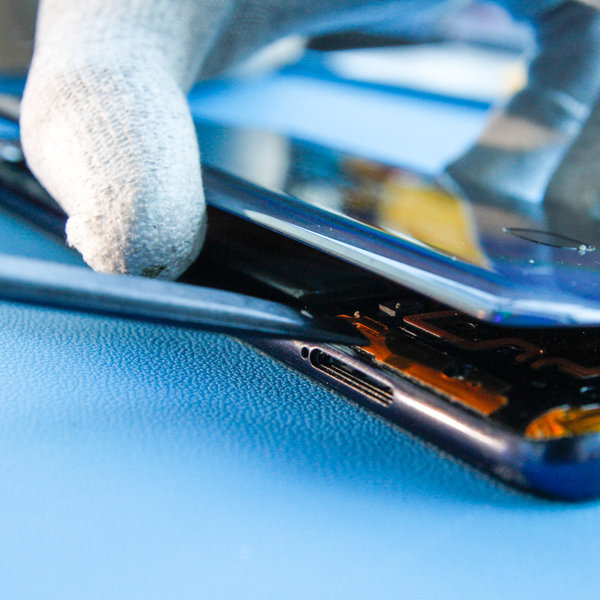

Krok 19Nasazení zadního krytu

  • Pomocí nástroje Spudger zapojte flex kabel snímače otisků prstů se sestavou smartphonu ještě před nasazením zadního krytu.
  • Nasaďte zadní kryt na sestavu smartphonu.

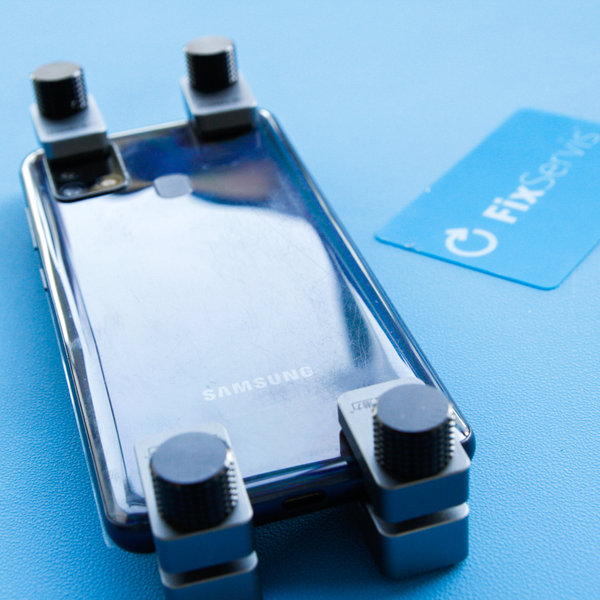

Krok 20Uchopení svorek

  • Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
