Výměna LCD displeje Samsung Galaxy A51

Přidáno 21.09.2021

Technická obtížnost

Vysoká

Doba trvání procedury

120 minút

Počet kroků v tutoriálu

23
Návod na výměnu LCD displeje na zařízení Samsung Galaxy A51.

Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.

Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%. Pokud je Vaše baterie nafouknutá, postupujte velmi opatrně a nezahřívejte zařízení. Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.

Opravu realizujte na čistém a dobře osvětleném místě.

Krok 1

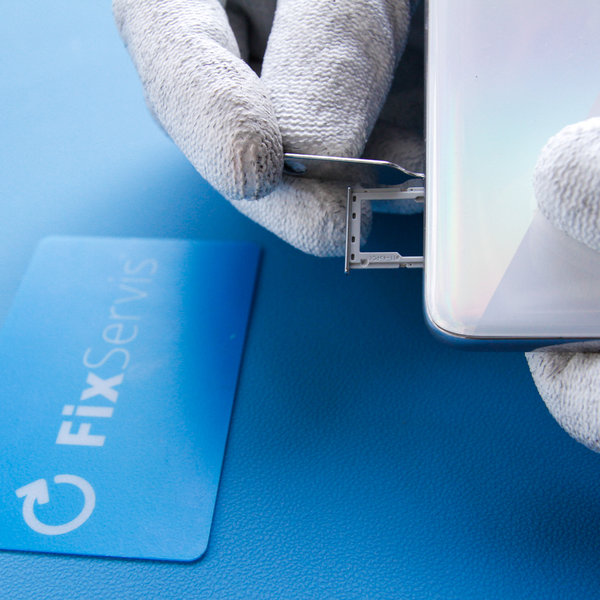

Demontáž slotu SIM karty

Demontáž slotu SIM karty

  •  Pomocí sponky vysuňte slot SIM karty.

Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

Krok 2

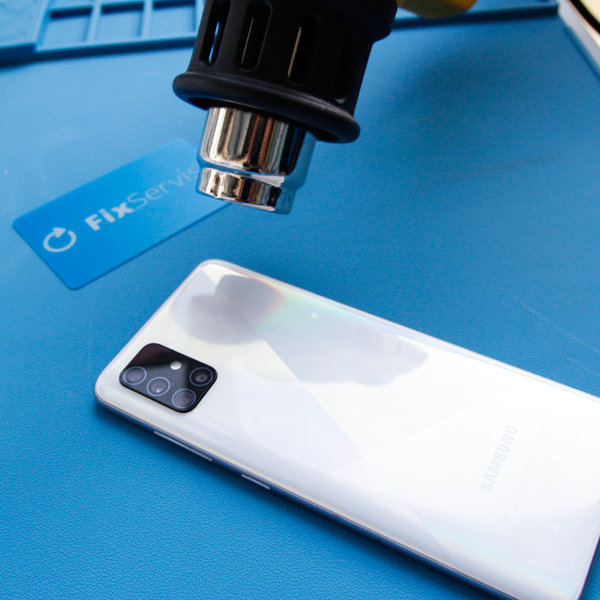

Otevírání 1

Otevírání 1

Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte smartphone do mikrovlnky !!!

Krok 3

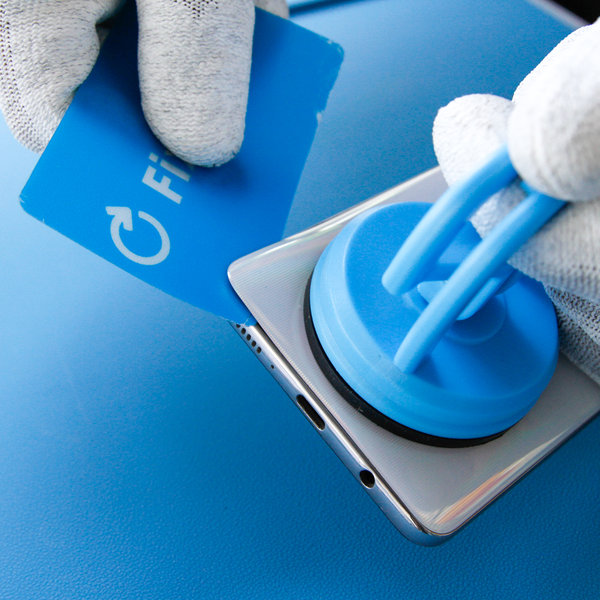

Otevírání 2

Otevírání 2
Otevírání 2 #1
Otevírání 2 #2

  • Umístěte přísavku na zadní kryt, abyste mohli jemným tlakem oddělit zadní kryt od rámu smartphonu.
  • Následně zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.

Pokud máte nějaké problémy, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

Krok 4

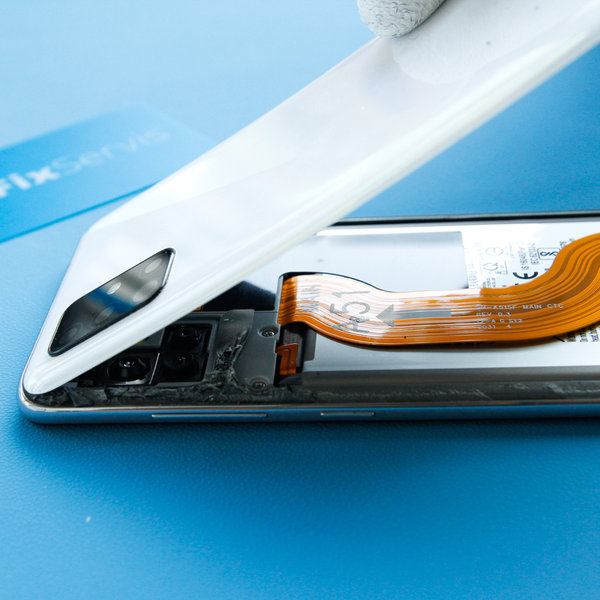

Odstranění zadního krytu

Odstranění zadního krytu
  • Odstraňte zadní kryt.

Krok 5

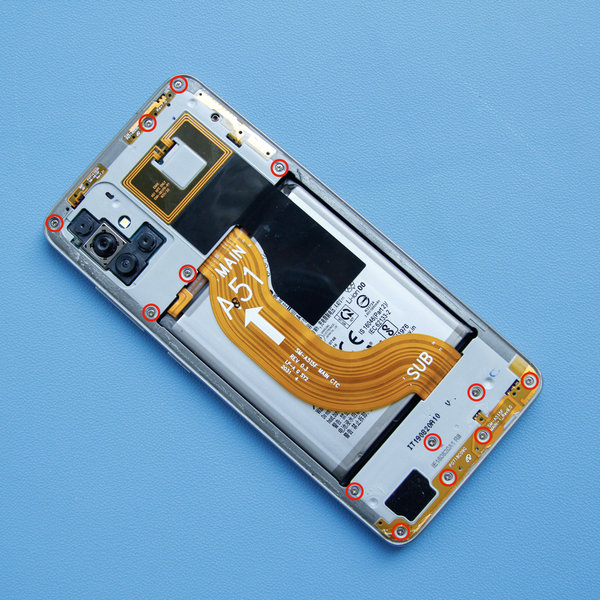

Odmontování středního rámu

Odmontování středního rámu
Odmontování středního rámu #1
Odmontování středního rámu #2
  • Odšroubujte 13 šroubů 3 mm Phillips pomocí šroubováku Pentalobe, které zajišťují střední rám.

Krok 6

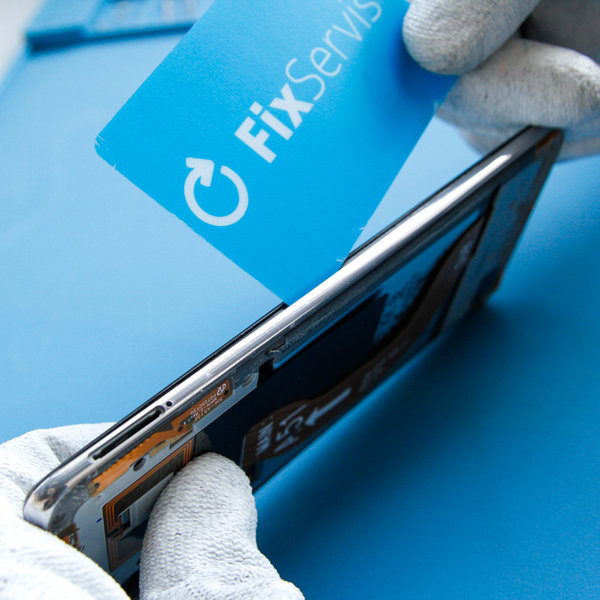

Odstranění středního rámu

Odstranění středního rámu
Odstranění středního rámu #1
Odstranění středního rámu #2
  • Vložte kartičku Fixservis mezi sestavu středního rámu a předního panelu a pomalým posouváním okolo smartphonu oddělte střední rám.

Krok 7

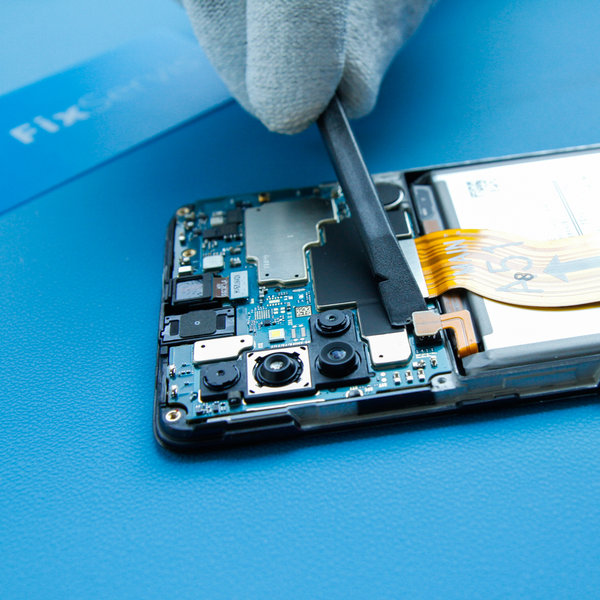

Odpojení baterie

Odpojení baterie

  • Plochým koncem Spudgeru odpojte konektor baterie.

Krok 8

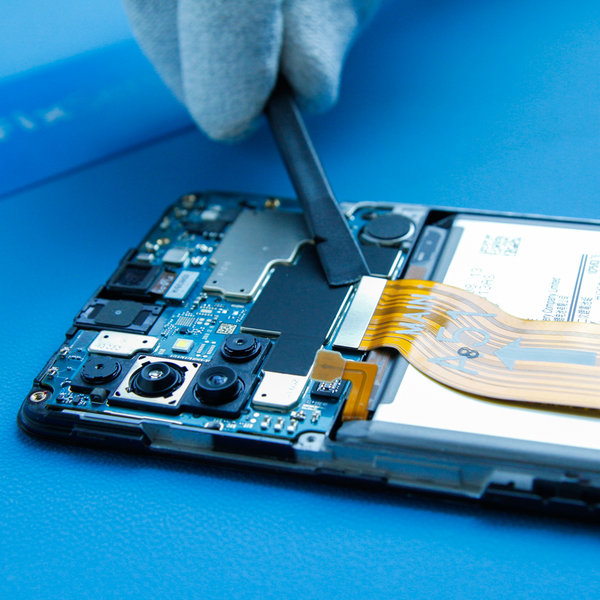

Odpojení propojovacího kabelu od základní desky

Odpojení propojovacího kabelu od základní desky
Odpojení propojovacího kabelu od základní desky #1
Odpojení propojovacího kabelu od základní desky #2

  • Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky zhornej a dolní strany.

Krok 9

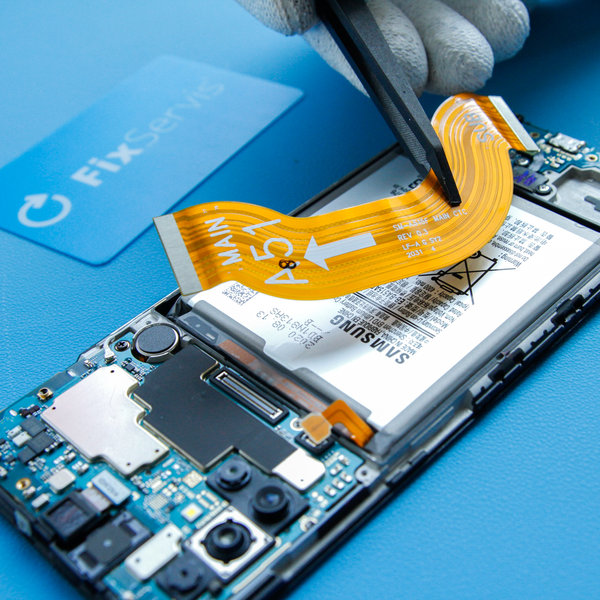

Odstranění propojovacího kabelu od základní desky

Odstranění propojovacího kabelu od základní desky
  • Odstraňte propojovací kabel od základní desky.

Krok 10

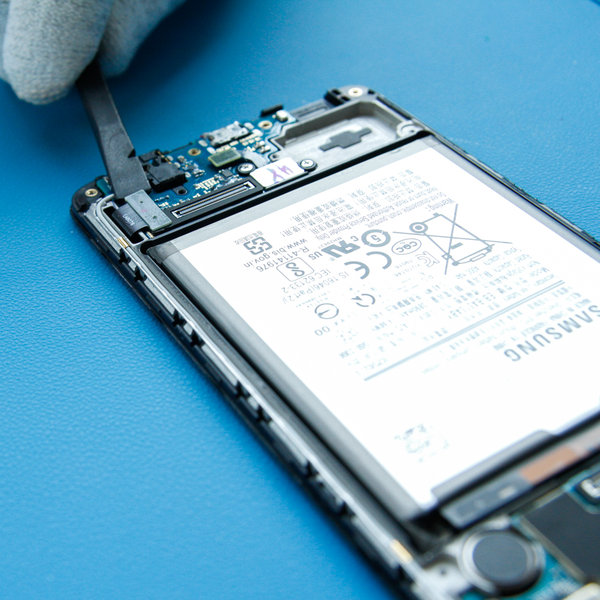

Odpojení flex kabelu od displeje

Odpojení flex kabelu od displeje
  • Plochým koncem nástroje Spudger vypáčte a odpojte flexibilní kabel displeje ve spodní části telefonu.

Krok 11

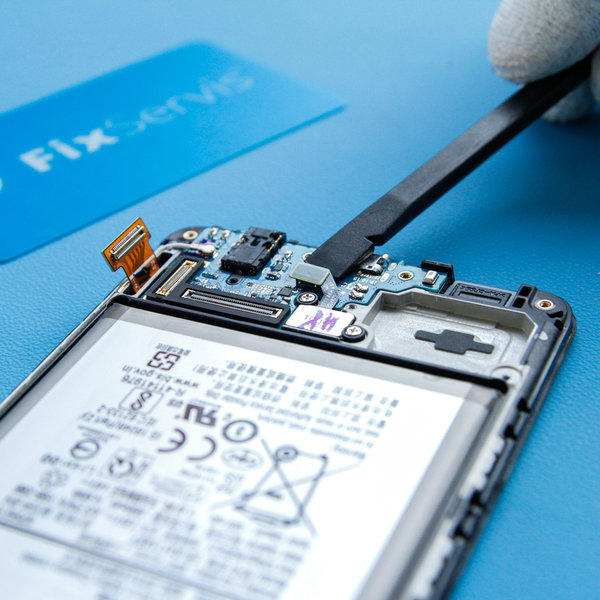

Odpojení snímače otisků prstů

Odpojení snímače otisků prstů
  • Pomocí plastového Spudgera jemně vypáčte konektor snímače otisků prstů ze základní desky.

Krok 12

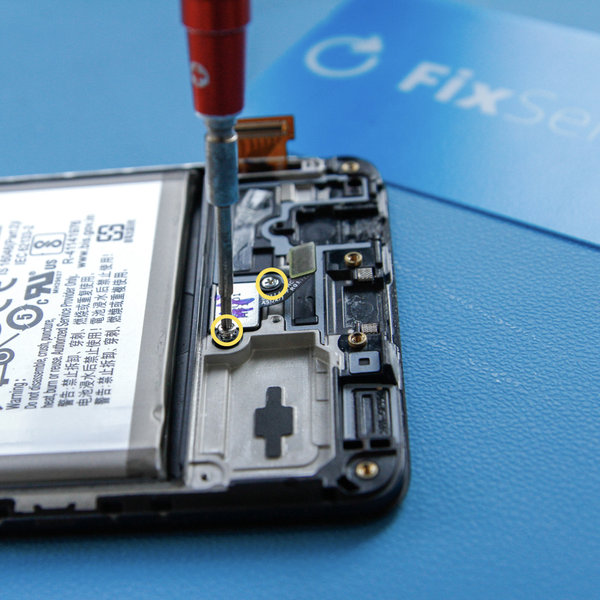

Demontáž snímače otisků prstů

Demontáž snímače otisků prstů
Demontáž snímače otisků prstů #1
Demontáž snímače otisků prstů #2
  • Odšroubujte 2 šrouby Phillips, které připevňují snímač k desce USB, a následně jej vyjměte.

Krok 13

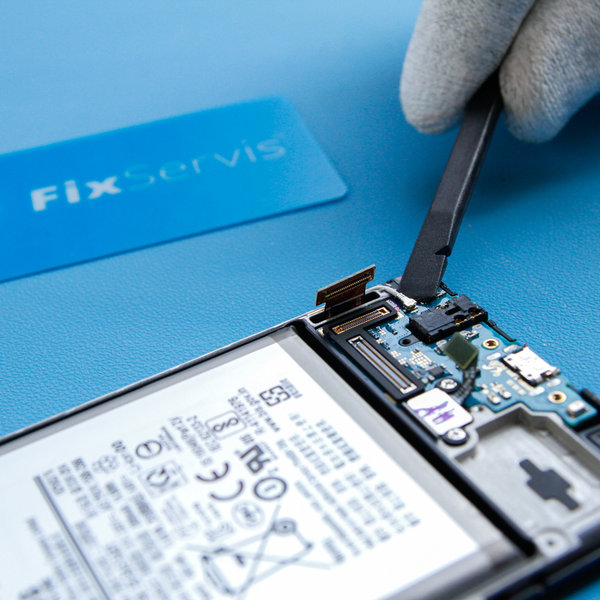

Odpojení kabelu antény

Odpojení kabelu antény
Odpojení kabelu antény #1
Odpojení kabelu antény #2
  • Kabel antény mobilního telefonu je připevněn k základní desce.
  • Pomocí nástroje Spudger odpojte anténu od základní desky a následně ji vyberte pomocí pinzety.

Krok 14

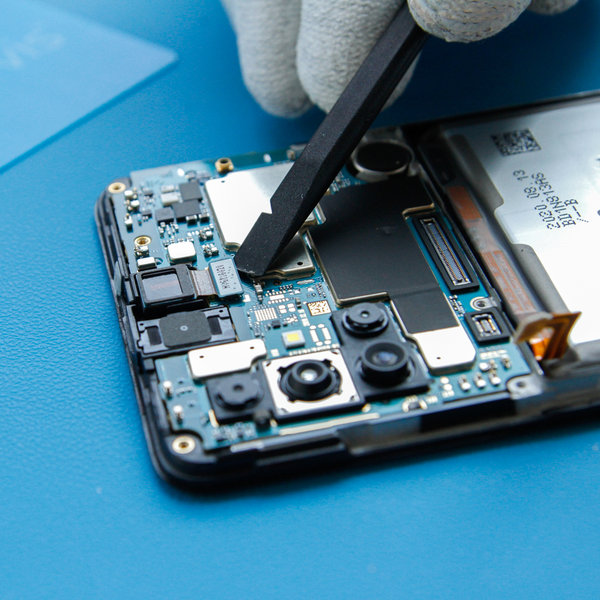

Odpojení konektoru kamery

Odpojení konektoru kamery
  • Pomocí funkce Spudger odpojte konektor od kamery. a následně ho ho vyjměte.

Krok 15

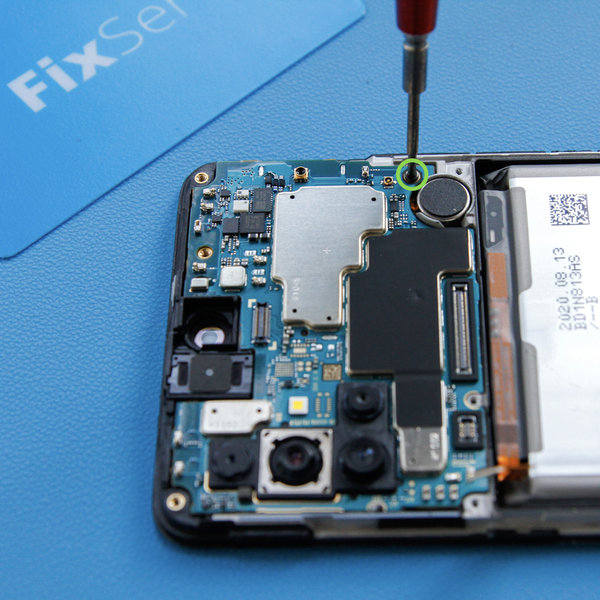

Demontáž základní desky

Demontáž základní desky
Demontáž základní desky #1
Demontáž základní desky #2
  • Pomocí šroubováku Pentalobe odšroubujte 1 šroub Phillips.
  • Následně pomocí funkce Spudger nebo pinzety vyjměte základní desku.

Krok 16

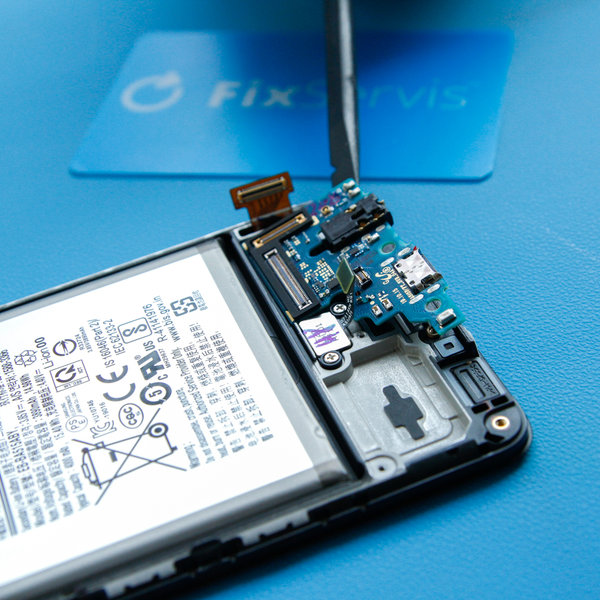

Demontáž USB desky

Demontáž USB desky
  • Pomocí nástroje Soudger vyberte USB desku ze sestavy smartphonu.

Krok 17

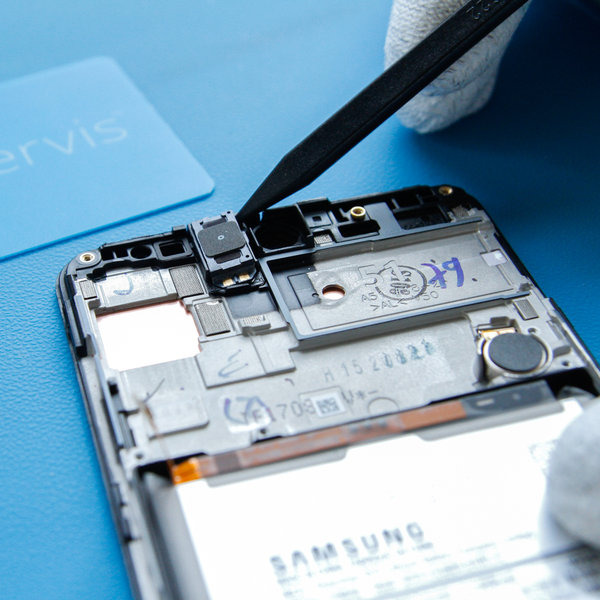

Demontáž sluchátka

Demontáž sluchátka
Demontáž sluchátka #1
Demontáž sluchátka #2
  • Pomocí Spudgeru odlepte komponent sluchátka a následně jej pomocí pinzety vyjměte.

Krok 18

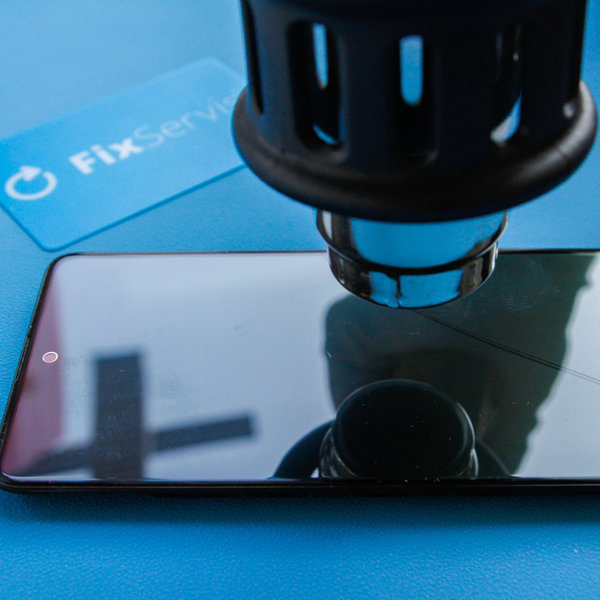

Nahřátí displeje

Nahřátí displeje
  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.

Dejte si pozor, abyste smartphone nepřehřály.

Krok 19

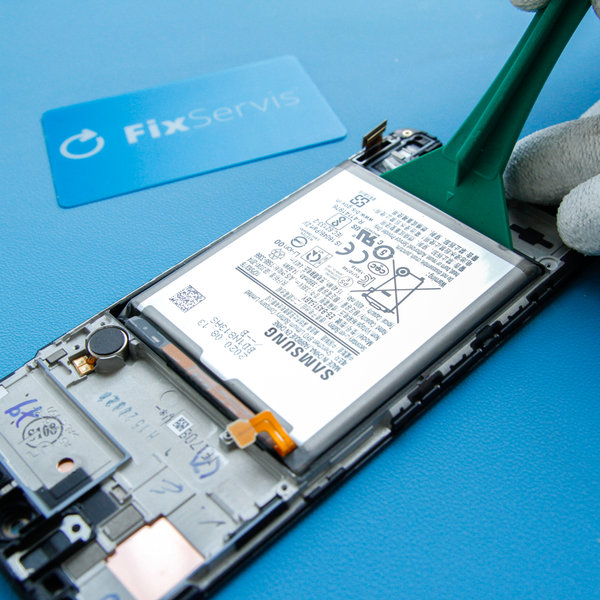

Vyjmutí baterie

Vyjmutí baterie
Vyjmutí baterie #1
Vyjmutí baterie #2

  • Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.

Krok 20

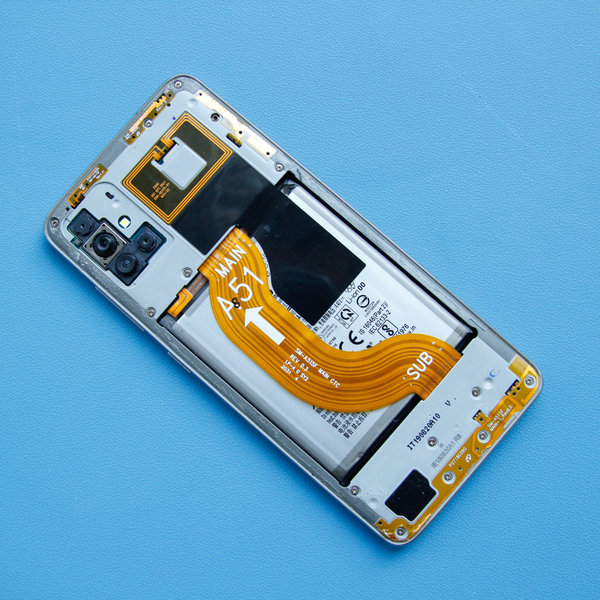

Namontování nového LCD displeje

Namontování nového LCD displeje

  • Na nový LCD displej namontujte všechny komponenty od tohoto kroku zpětně.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

Krok 21

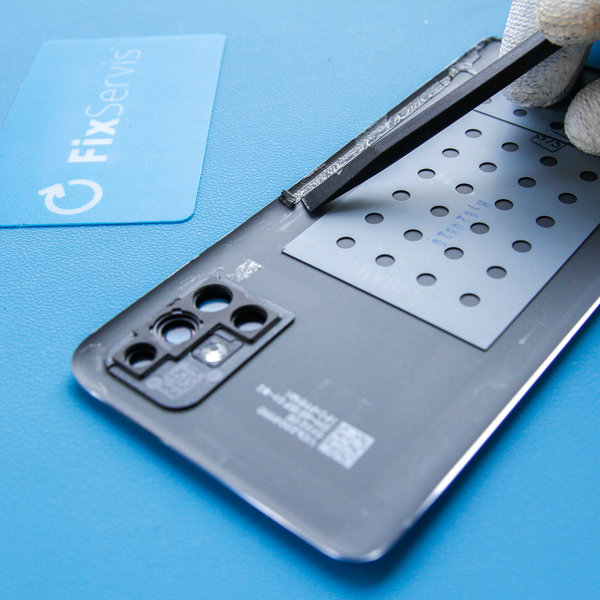

Odlepení starého lepidla kolem okrajů zadního krytu

Odlepení starého lepidla kolem okrajů zadního krytu
  • Odstraňte staré lepidlo po okrajích smartphonu.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

Krok 22

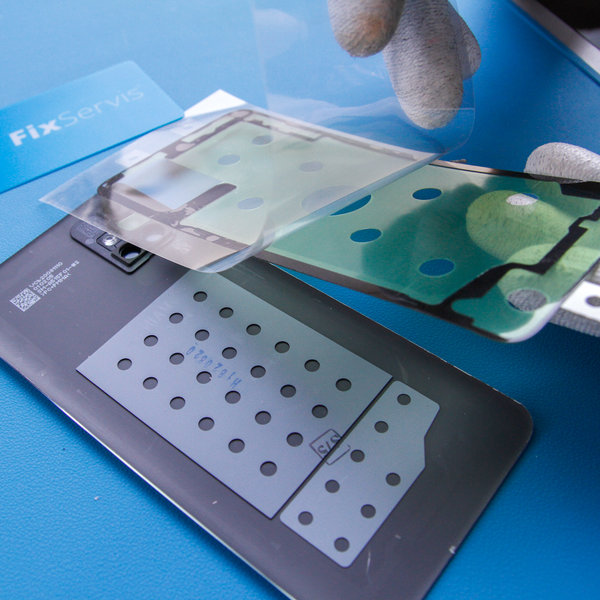

Nalepení nového lepidla na zadní kryt smartphonu

Nalepení nového lepidla na zadní kryt smartphonu
Nalepení nového lepidla na zadní kryt smartphonu #1
Nalepení nového lepidla na zadní kryt smartphonu #2
  • Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
  • Následně ho přilepte k smartphonu.

Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

Krok 23

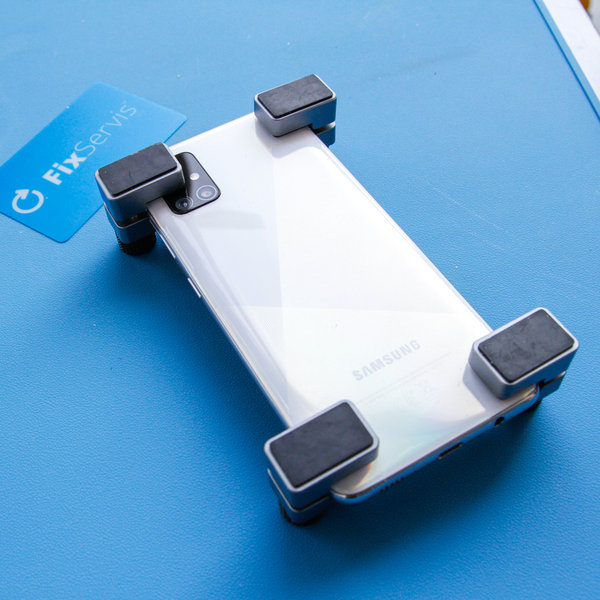

Uchopení svorek

Uchopení svorek
  • Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
