Výměna LCD displeje Samsung S20 FE

Publikované dne 06.10.2021

Technická náročnost

Středně náročné

Trvání postupu

90 minut

Počet kroků v návodu

23

Potřebné náhradní díly:

Samsung Galaxy S20 FE G780F - LCD Displej + Dotykové Sklo + Rám (Cloud Navy) - GH82-24220A, GH82-24219A
3 348 Kč s DPH 2 767 Kč bez DPH
Samsung Galaxy S20 FE G780F - Lepka pod Baterii Adhesive - GH02-21855A
109 Kč s DPH 90 Kč bez DPH
Samsung Galaxy S20 FE G780F - Lepka pod Bateriový Kryt Adhesive - GH81-19848A
146 Kč s DPH 120 Kč bez DPH

Výhodné příslušenství:

Přidat vše

Návod na výměnu LCD displeje na zařízení Samsung Galaxy S20 FE.

Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.

Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%.  Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.

Opravu realizujte na čistém a dobře osvětleném místě.

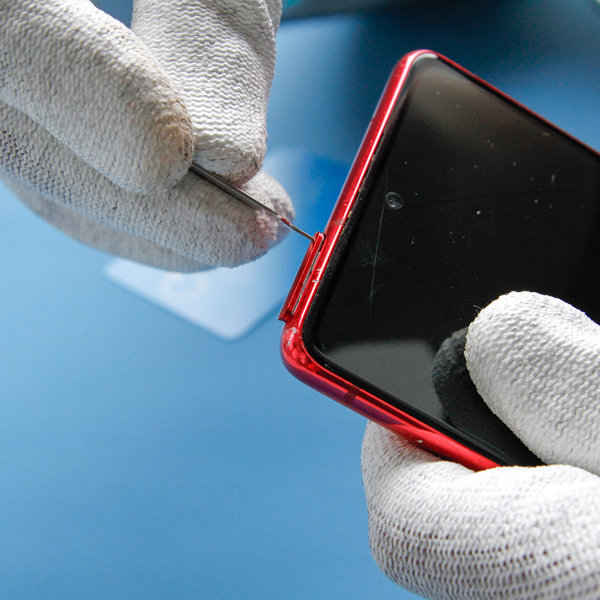

Krok 1Demontáž slotu SIM karty

  • Pomocí sponky vysuňte slot SIM karty.

Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

Krok 2Otevírání 1

Zahřátí spodní hrany smartphonu pomáhá změkčuje lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebe horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosahuje cca 80 ° C.
  • Nedávejte smartphone do mikrovlnky !!!

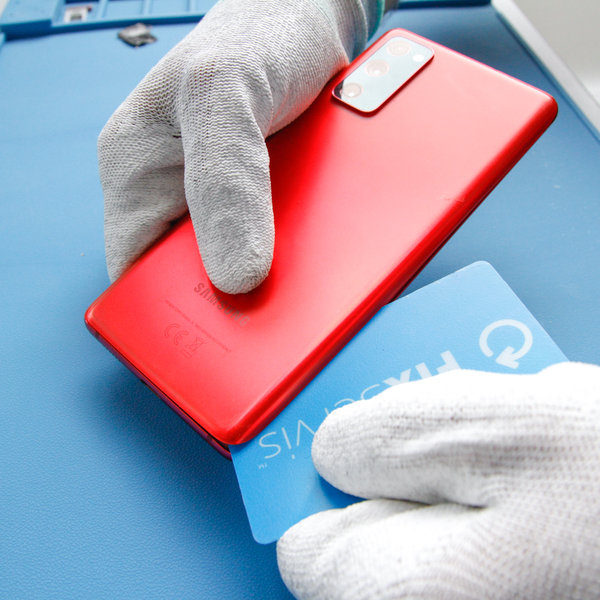

Krok 3Otevírání 2

  • Umístěte přísavku na zadní kryt, abyste mohli jemným tlakem oddělit zadní kryt od rámu smatrphonu.
  • Následně zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
  • V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)

Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

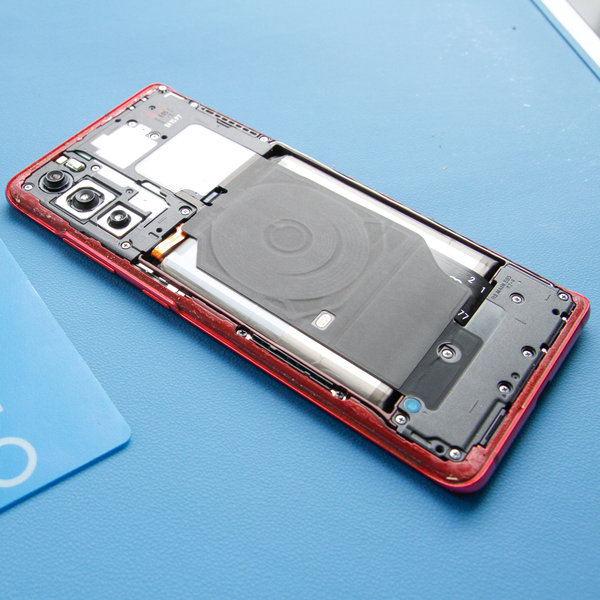

Krok 4Odstranění zadního krytu

  • Odstraňte zadní kryt.

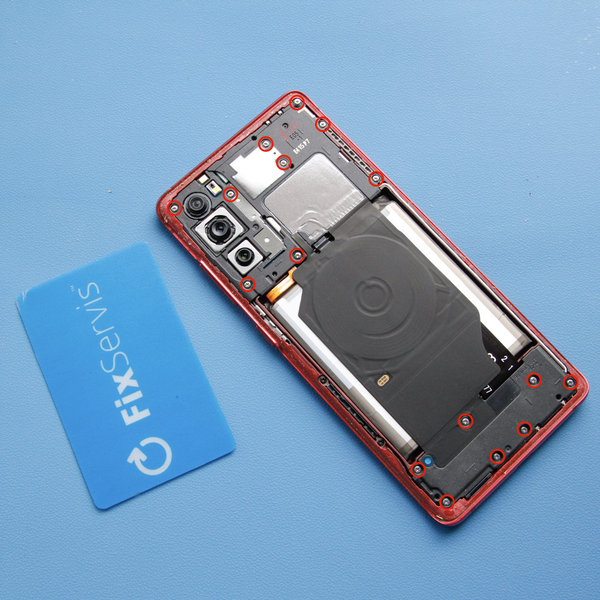

Krok 5Odmontování středního rámu

  • Odšroubujte šestnáct šroubů 3 mm Phillips pomocí šroubováku Pentalobe, které zajišťují střední rám.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho smartphonu.

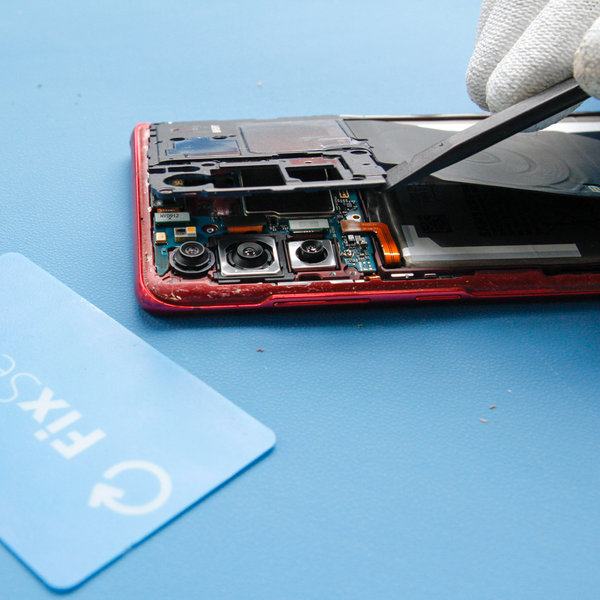

Krok 6Odstranění krytu základní desky

  • Pomocí funkce Spudger odstraňte kryt ke základní desce.

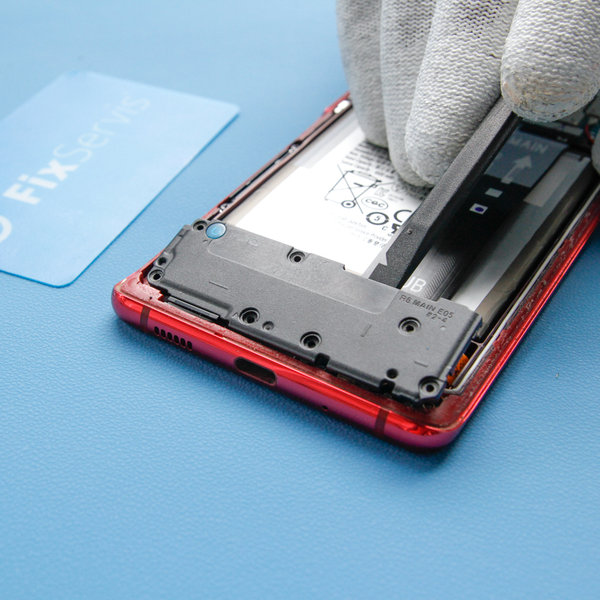

Krok 7Odstranění krytu USB desky

  • Pomocí nástroje Spudger odstraňte kryt USB desky.

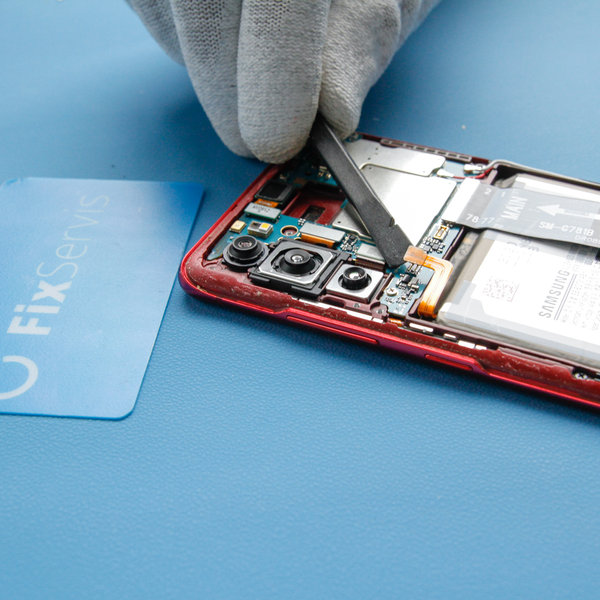

Krok 8Odpojení baterie

  • Plochým koncem Spudgeru odpojte konektor baterie.

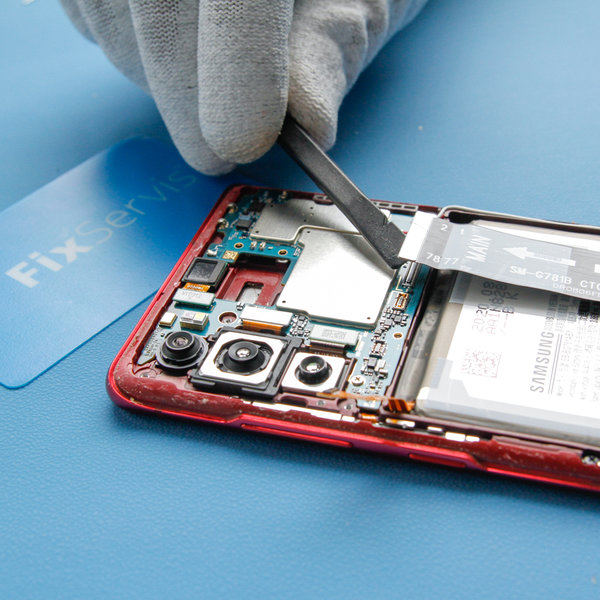

Krok 9Odpojení propojovacího kabelu od základní desky

  • Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky z horní a dolní strany.
  • Následně ho odstraňte pomocí pinzety.

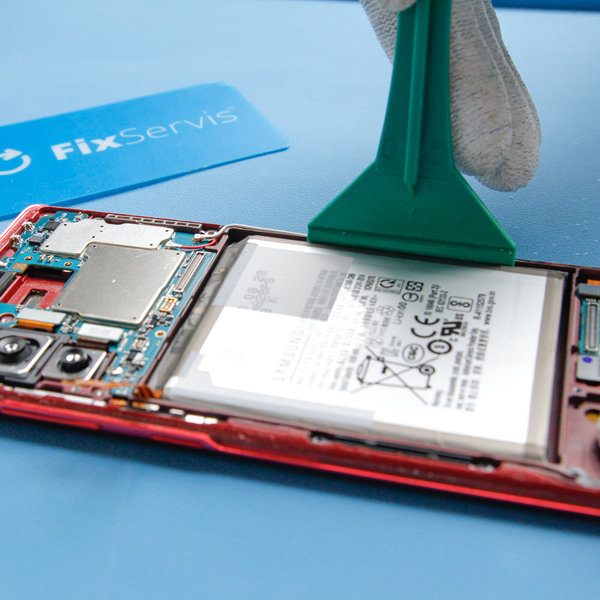

Krok 10Výběr baterie

  •  Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.
  • V případě pokud se Vám nedaří vybrat baterku, použijte fén nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.

Dejte si pozor, abyste smartphone nepřehřály.

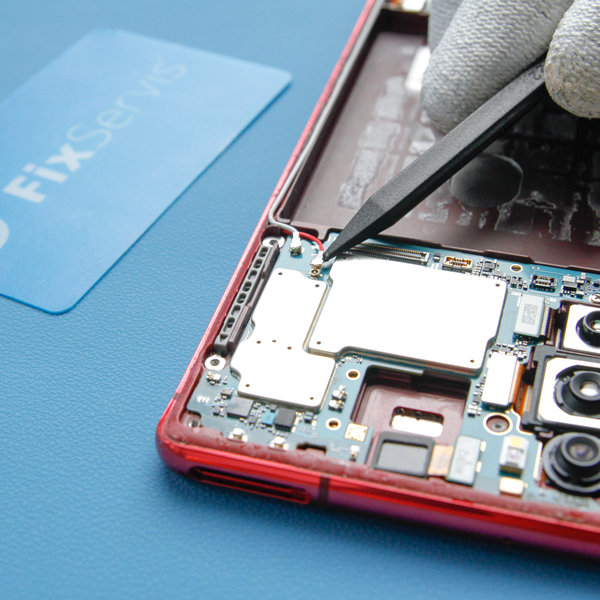

Krok 11Odpojení dvou kabelů antény

  • Kabely antény mobilního telefonu jsou připevněny k základní desce.
  • Pomocí nástroje Spudger odpojte antény z horní i dolní části od základní desky a následně je vyberte pomocí pinzety.

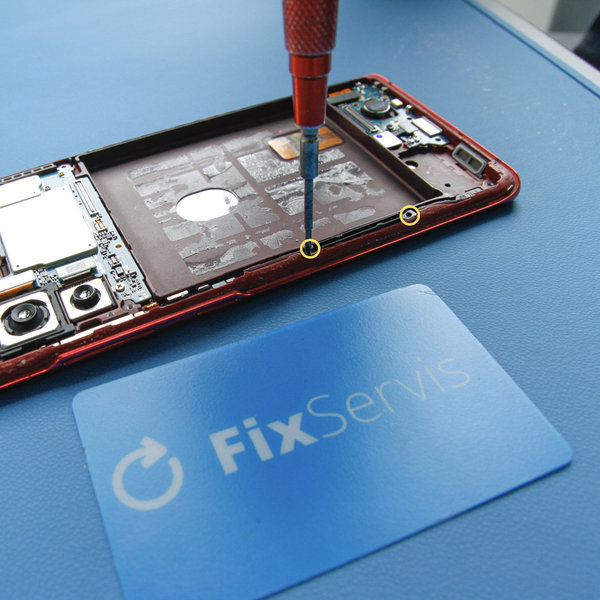

Krok 12Demontáž držáku na antény

  • Odmontujete dvě šrouby pomocí šroubováku Pentalobe.
  • Následně odstraňte držák pomocí umělé pinzety.

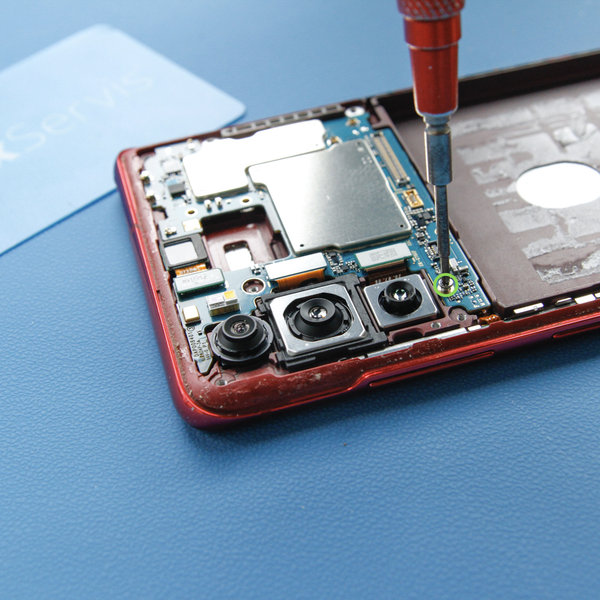

Krok 13Demontáž základní desky

  • Pomocí šroubováku Pentalobe odšroubujte jeden šroub Phillips.
  • Následně pomocí funkce Spudger nebo pinzety vyjměte základní desku.

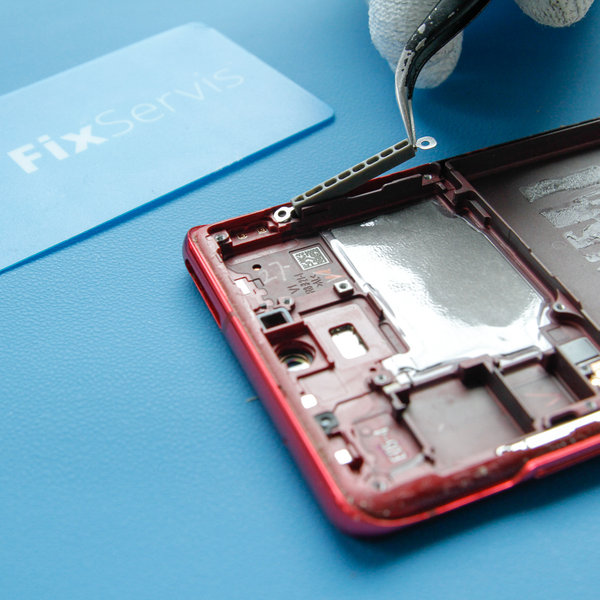

Krok 14Odstranění držáku bočního tlačítka

  • Pomocí pinzety odstraňte držák při bočním tlačítku.

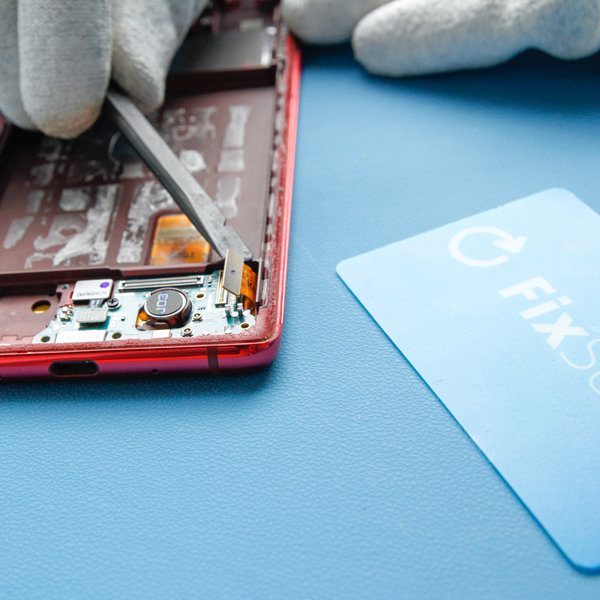

Krok 15Odpojení flex kabelu USB desky

  • Pomocí nástroje Spudger odpojte konektor USB desky.

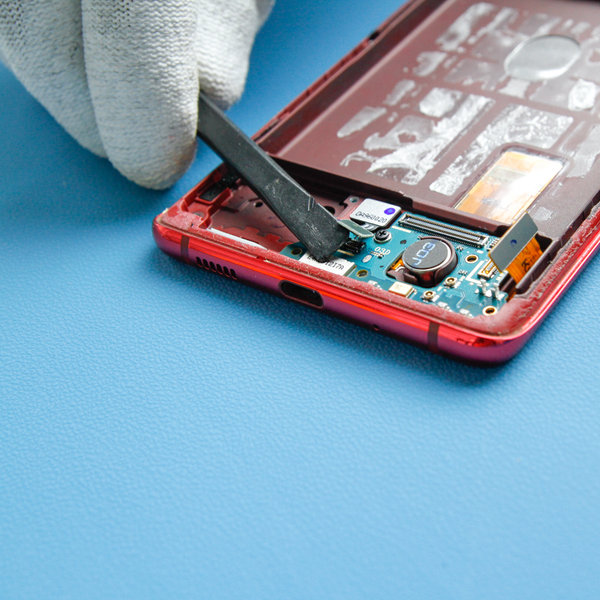

Krok 16Odpojení flex kabelu snímače otisků prstů

  • Pomocí nástroje Spudger odpojte konektor od snímače odtlčkov prstů.

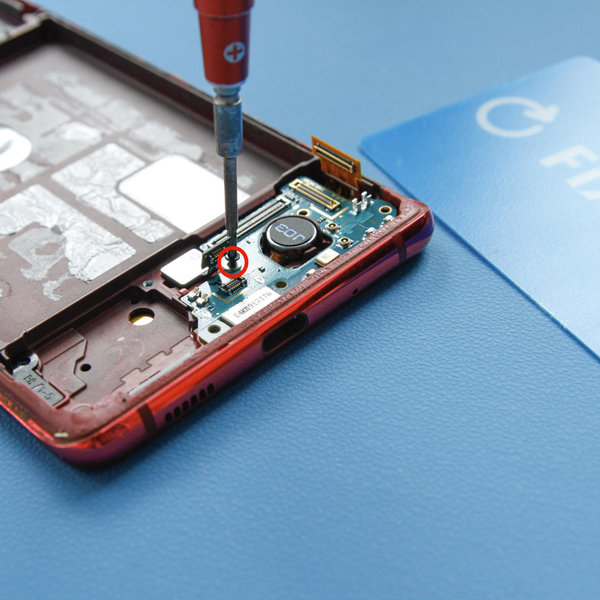

Krok 17Demontáž USB desky

  • Pomocí šroubováku Pentalobe odšroubujte jeden šroub Phillips.
  • Následně pomocí funkce Spudger nebo pinzety vyjměte základní desku.

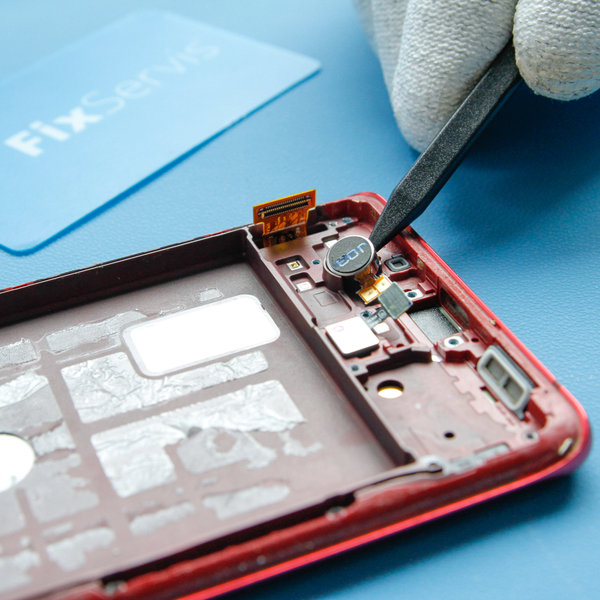

Krok 18Demontáž vibračního modulu

  • Pomocí nástroje Spudger odpojte vibrační modul ze zařízení a následně jej pomocí pinzety odstraňte.

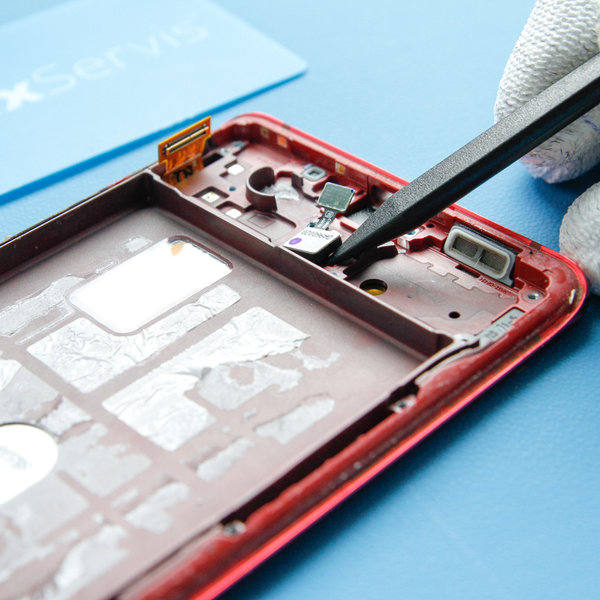

Krok 19Demontáž snímače odtlčkov prstů

  • Pomocí nástroje Spudger odpojte snímač otisků prstů a následně jej pomocí upevňovacích pinzety odstraňte.

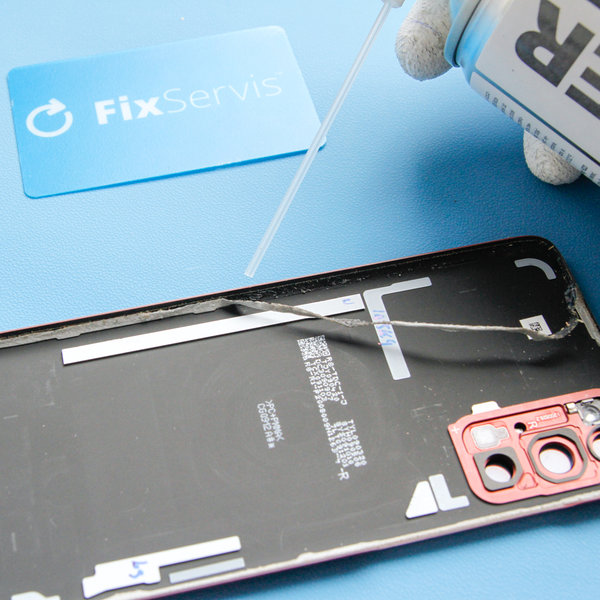

Krok 20Odlepení starého lepidla kolem okrajů zadního krytu

  • Odstraňte staré lepidlo po okrajích smartphonu.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

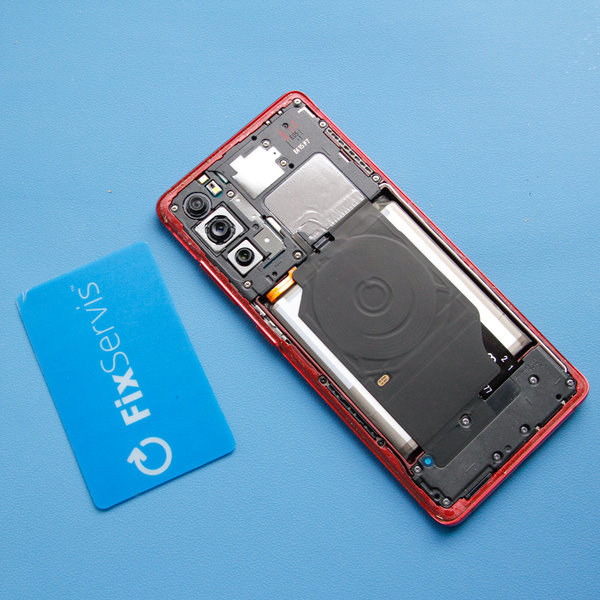

Krok 21Namontování nového LCD displeje

  • Na nový LCD displej namontujte všechny komponenty od tohoto kroku zpětně.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

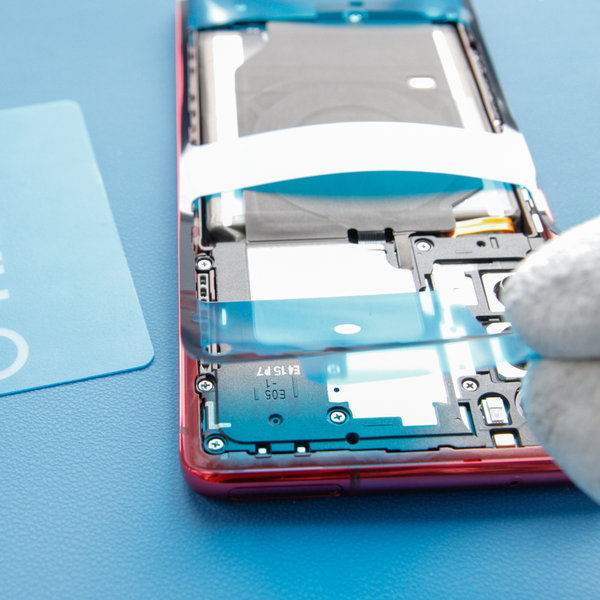

Krok 22Nalepení nového lepidla na zadní kryt smartphonu

  • Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
  • Následně ho přilepte k smartphonu.

Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

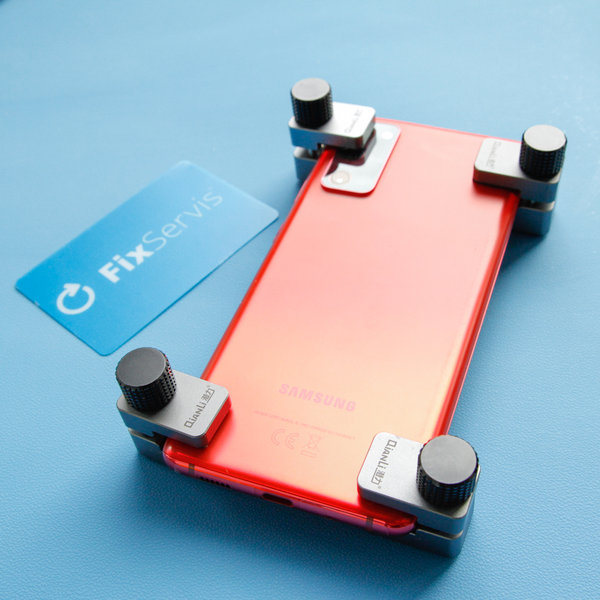

Krok 23Uchopení svorek

  • Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
