Výměna LCD displeje Xiaomi Mi 10T Pro

Publikované dne 18.10.2021

Technická náročnost

Středně náročné

Trvání postupu

90 minut

Počet kroků v návodu

20

Potřebné náhradní díly:

Návod na výměnu LCD displeje na zařízení Xiaomi Mi 10T Pro.

Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.

Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%.  Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.

Opravu realizujte na čistém a dobře osvětleném místě.

Krok 1Demontáž slotu SIM karty

  • Pomocí sponky vysuňte slot SIM karty.

Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

Krok 2Otevírání 1

Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte smartphone do mikrovlnky !!!

Krok 3Otevírání 2

  • Umístěte přísavku na zadní kryt, abyste mohli jemným tlakem oddělit zadní kryt od rámu smatrphonu.
  • Následně zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
  • V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)

Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

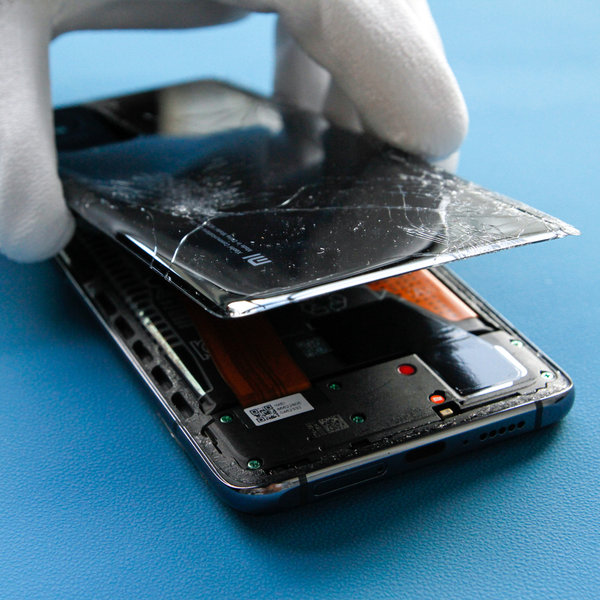

Krok 4Odstranění zadního krytu

  • Odstraňte zadní kryt.

Krok 5Demontáž krytu základní desky + krytu USB desky

  • Odšroubujte 14 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt základní desky a kryt USB desky.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

Krok 6Demontáž krytu od kamery

  • Odšroubujte 2 křížové šrouby pomocí Pentalobe (křížového) šroubováku upevňující kryt kamery.
  • Následně jej pomocí pinzety odstraňte.

Krok 7Odstranění krytu základní desky + krytu USB desky

  • Odstraňte pomocí pinzety kryt základní desky + kryt USB desky.
  • Při odstraňování krytu základní desky odpojte flex kabel od snímače otisků prstů.

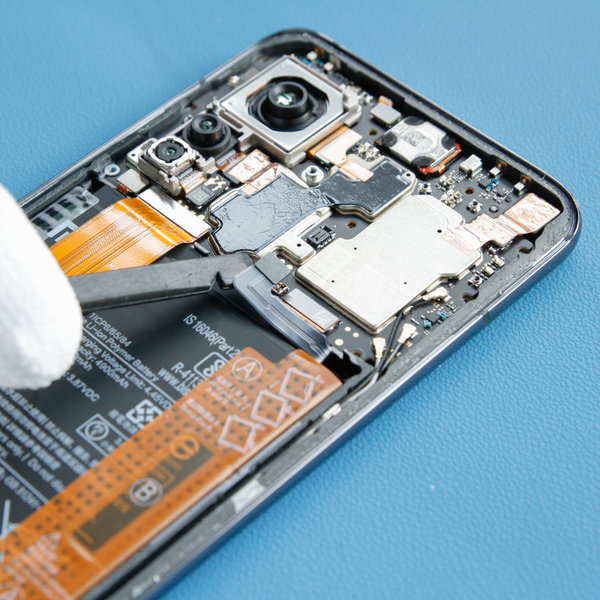

Krok 8Odpojení baterie

  • Plochým koncem Spudgeru odpojte konektor baterie.

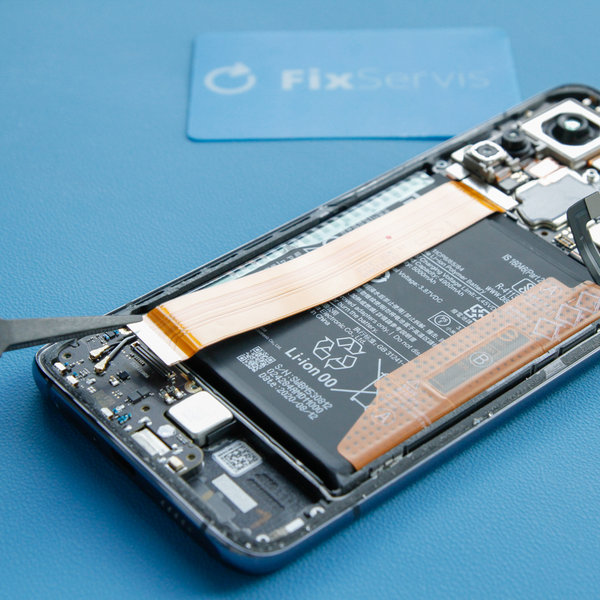

Krok 9Odpojení propojovacího kabelu od základní desky

  • Plochým koncem Spudgeru odpojte propojovací kabel od základní desky z horní a dolní strany.
  • Následně ho odstraňte pomocí pinzety.

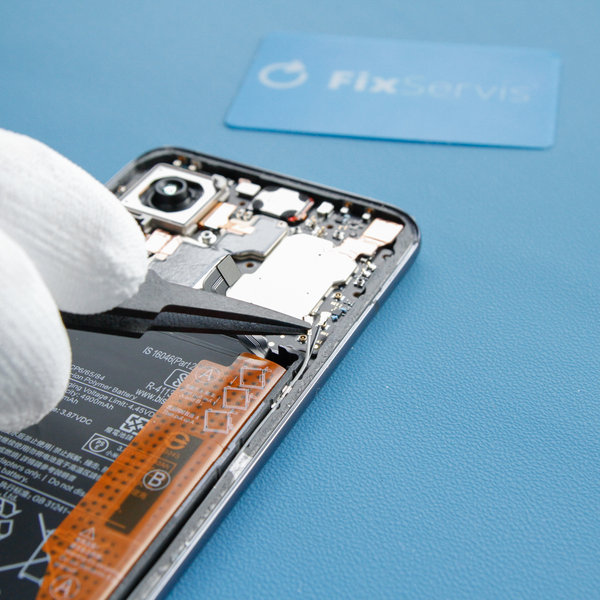

Krok 10Odpojení kabelu antény

  • Kabely antény mobilního telefonu jsou připevněny k základní desce.
  • Pomocí nástroje Spudger odpojte antény z horní i dolní části od základní desky a následně je vyberte pomocí pinzety spolu ze spodní USB deskou.

Krok 11Výběr baterie

  • Pomocí Spudgera nebo kartičky Fixservis odlepte lepku, která je přilepena na baterce a následně vyberte baterku.
  • V případě pokud se Vám nedaří vybrat baterku, použijte fén nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.
  • Dejte si pozor, abyste smartphone nepřehřály.

Krok 12Odpojení světelného senzoru

  • Pomocí nástroje Spudger odpojte flex kabel od světelného senzoru.

Krok 13Odpojení flex kabelů od základní desky

  • Pomocí nástroje Spudger odpojíme flex kabely od základní desky.

Krok 14Odpojení přední kamery

  • Pomocí nástroje Spudger odpojíme flex kabel od přední kamery.
  • Následně přední kameru opatrně odstraníme pomocí pinzety.

Krok 15Odmontování základní desky

  • Plochým koncem Spudgeru vypáčte základní základní desku.
  • Následně základní desku odstraňte pomocí pinzety.

Krok 16Odmontování reproduktoru sláchadla

  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod sluchátkem, který je přilepený k sestavě.
  • Pomocí pinzety vyjměte reproduktorů sluchátka ze sestavy smartphonu.

Zapamatujte si jak vybíráte reproduktor sluchátka, abyste ho věděli zpětně správně zapojit.

Krok 17Odmontování vybračního modulu

  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod vibračním modulem, který je přilepený k sestavě.
  • Pomocí pinzety vyjměte vibrační modul ze sestavy smartphonu.

Krok 18Namontování nového LCD displeje

  • Na nový LCD displej namontujte všechny komponenty od tohoto kroku zpětně.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

Krok 19Nalepení nového lepidla na zadní kryt smartphonu

  • Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
  • Následně ho přilepte k smartphonu.

Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

Krok 20Uchopení smartphonu do svorek

  • Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
