Výměna baterie iPhone 11 Pro

Přidáno 08.09.2021

Technická obtížnost

Stredne náročné

Doba trvání procedury

150 minút

Počet kroků v tutoriálu

22

Apple baterie dokáží udržet 80% kapacity během 500 nabíjecích cyklů, které u většiny uživatelů trvají přibližně 18-24 měsíců. Opotřebení baterie pro Vás znamená mnohem častěji nabíjení, ale také může způsobit zpomalení Vašeho iPhone-u, proto využijte tento návod a obnovte plný výkon Vašeho zařízení.

Tento návod také zahrnuje instrukce k úplnému odpojení displeje, odstranění spodního reproduktoru a taptic engine-u, kvůli lepšímu přístupu k těsnicím pásem baterie.

Po dokončení opravy si kalibrujte svou novou baterii, abyste docílili optimální výkon. Nabijte baterii na 100% a nechte nabíjet ještě alespoň 2 hodiny. Potom iPhone používejte až do úplného vybití a následně nabijte bez přerušení na 100%.

Krok 1

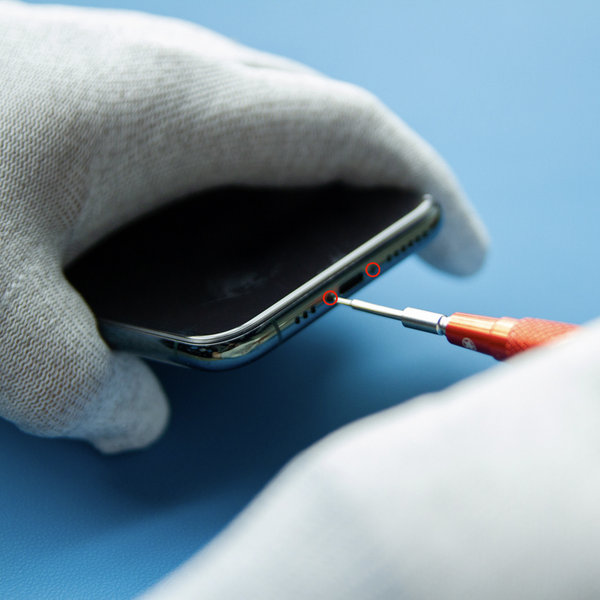

Odmontování pentalobe šroubů

Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,7mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.



Krok 2

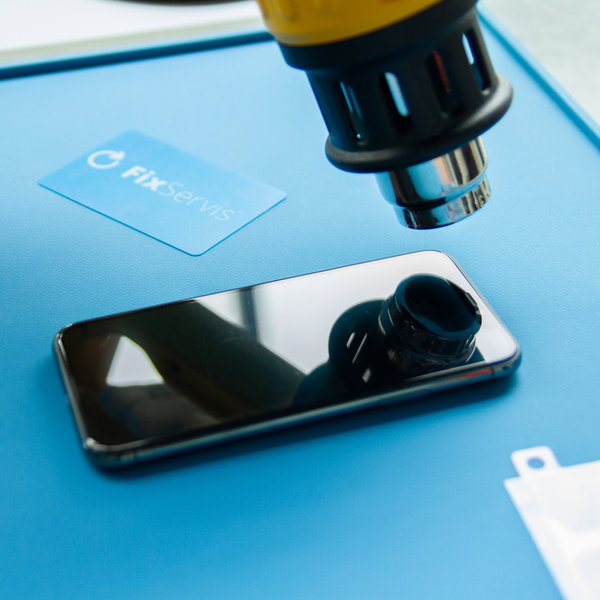

Otevírání 1

Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

Krok 3

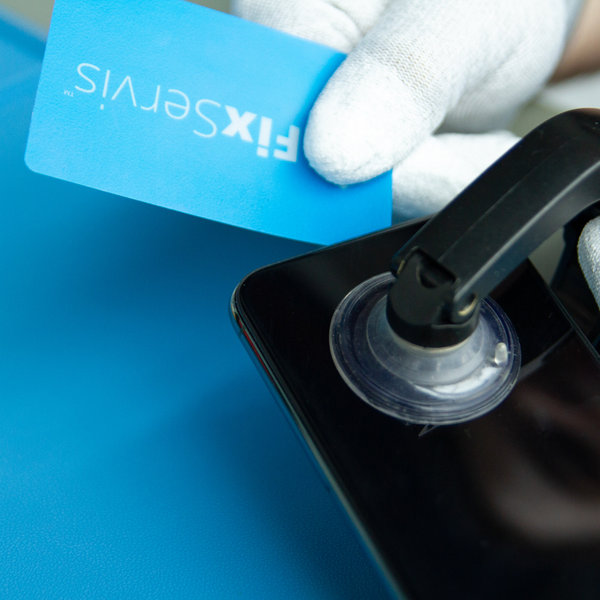

Otevírání 2

Otevírání 2
  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.



Krok 4
Otevírání 3

  • Posouvejte kartičku Fixservis kolem levého dolního rohu a po levém okraji směrem nahoru, čímž uvolňujete lepidlo držící displej.
  • Totéž opakujte kolem pravého dolního rohu a po pravém okraji směrem nahoru.

Nezasouvejte kartičku příliš hluboko, abyste nepoškodili vnitřní komponenty iPhone-u.

Krok 5

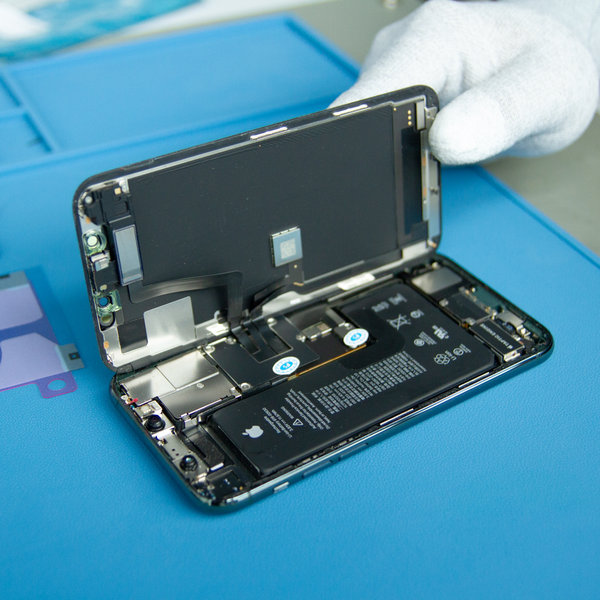

Otevírání 4

Otevírání 4
  • Po úspěšném uvolnění lepidla z okrajů odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany jako knihu.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k základové desce iPhone-u.

Krok 6

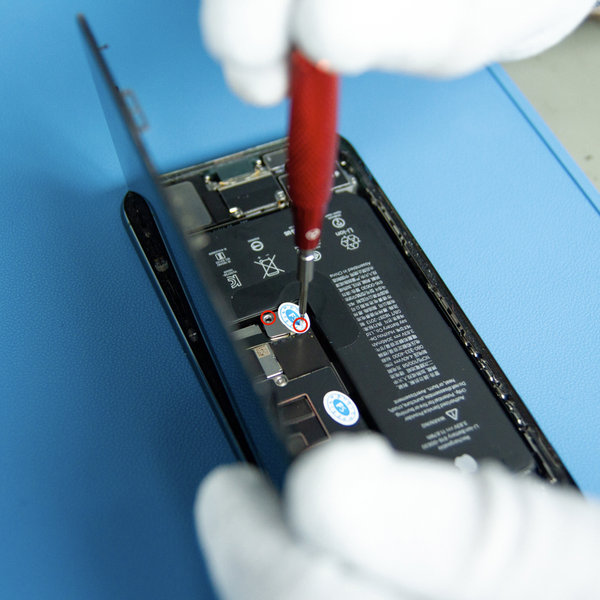

Odšroubujte kryt konektoru baterie

Odšroubujte kryt konektoru baterie
  • Odmontujte dva 1,3 mm dlouhé šrouby pomocí Pentalobe šroubováku upevňující držák krytu baterie a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

Krok 7

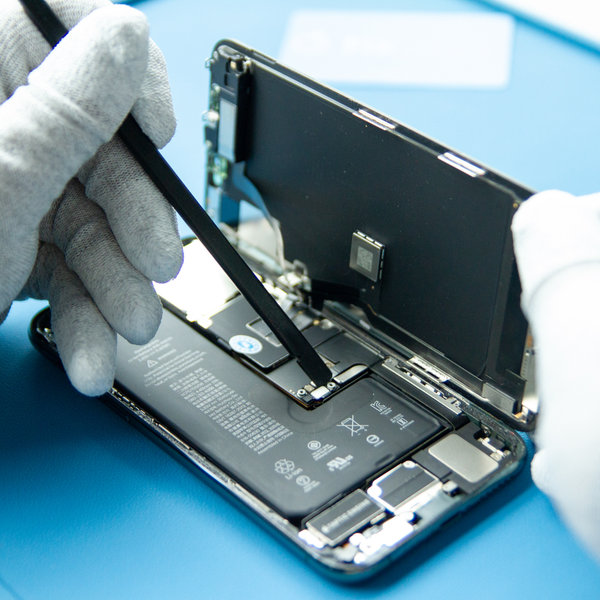

Odpojení baterie

Odpojení baterie
  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.

Snažte se nepoškodit černé silikonové těsnění obklopující toto a další připojení desky. Tyto těsnění poskytují mimořádnou ochranu před vniknutím vody a prachu.

  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

Krok 8

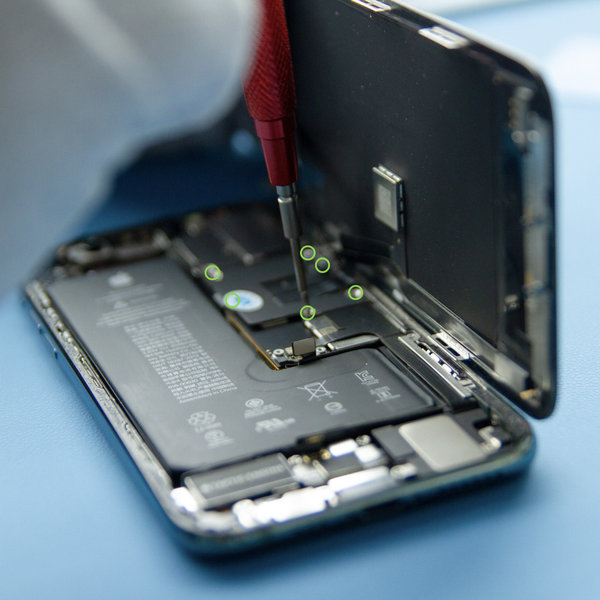

Demontáž krytu základní desky

Demontáž krytu základní desky
  • Pomocí šroubováku Pentalobe odšroubujte šest 1,3 mm šroubů upevňujících držák krytu logické desky a následně jej demontujte.

Krok 9

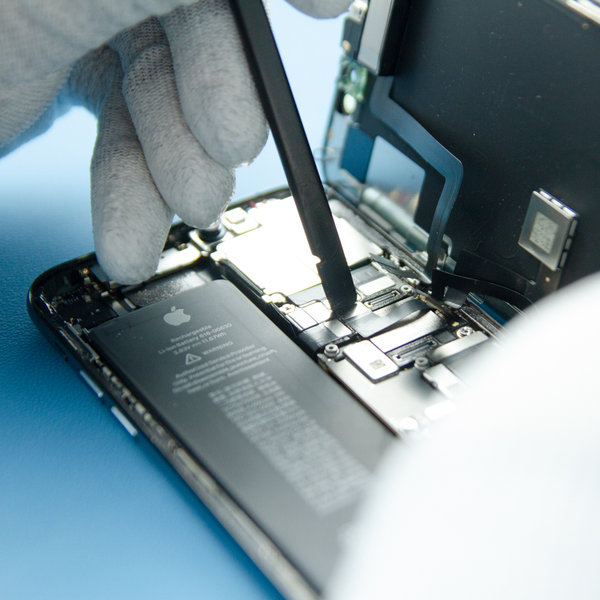

Odpojení displeje OLED + předního snímače a digilizátora

Odpojení displeje OLED + předního snímače a digilizátora
  • Odpojte konektor kabelu OLED panelu, předního snímače a digilizátora pomocí funkce Spudger.

Krok 10
Vyjměte sestavu displeje

Vyjměte sestavu displeje
  • Vyjměte displej od základní desky.

Krok 11
Demontáž spodního krytu konektoru baterie

Demontáž spodního krytu konektoru baterie
Demontáž spodního krytu konektoru baterie #1
Demontáž spodního krytu konektoru baterie #2
  • Pomocí šroubováku Pagoda odšroubujte čtyři 1,5 mm šrouby zajišťující spodní kryt konektoru baterie a zároveň ho demontujte.

Krok 12

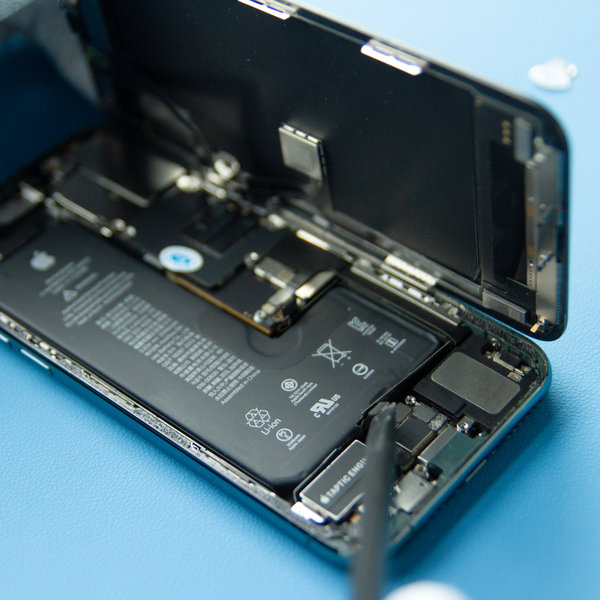

Odpojení spodního konektoru baterie

Odpojení spodního konektoru baterie
  • Pomocí nástroje Spudger odpojte spodní kabel baterie.

Krok 13

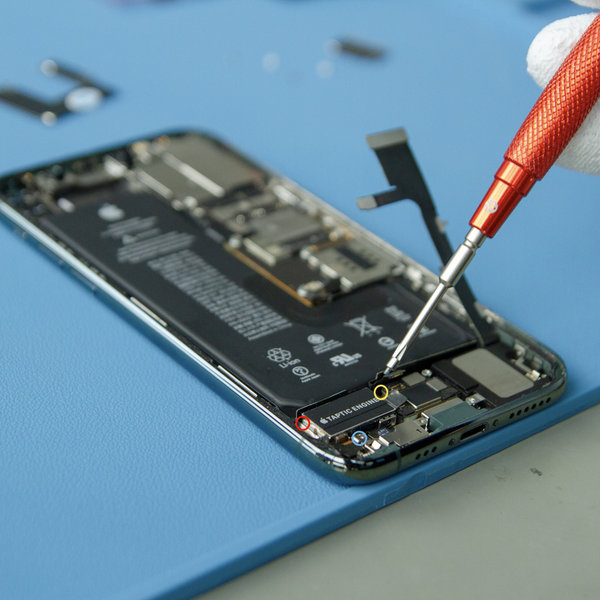

Odmontování Taptic Engine

Odmontování Taptic Engine
Odmontování Taptic Engine #1
Odmontování Taptic Engine #2
  • Pomocí nástroje Spudger odpojte Taptic Engine
  • Odšroubujte pomocí šroubováku Pentalobe tři šrouby upevňující Motor Taptic:

- 1. šroub 1,9 mm.

- 2. šroub 1,4 mm.

- 3. šroub 4,1 mm.

  • Následně demontujte Taptic Engine.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhonu.

Krok 14

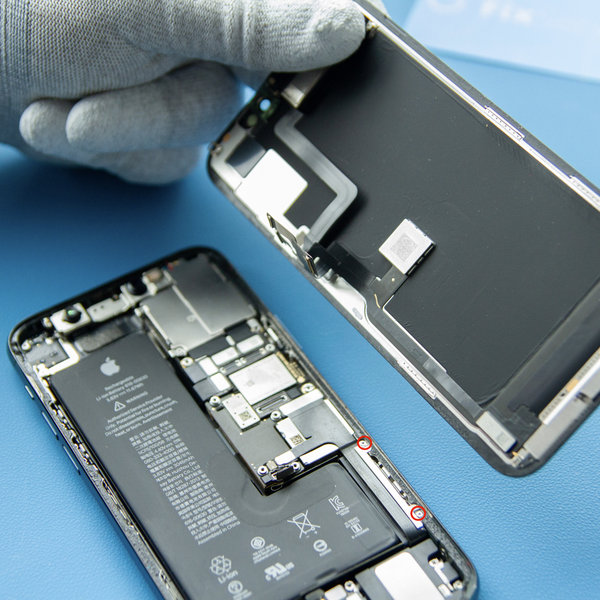

Odmontování držáku flexibilního kabelu

Odmontování držáku flexibilního kabelu
  • Pomocí šroubováku Pentalobe odšroubujte dva 1,4 mm šrouby upevňující držák kabelu Lightning flex a následného ho demontujte.

Krok 15

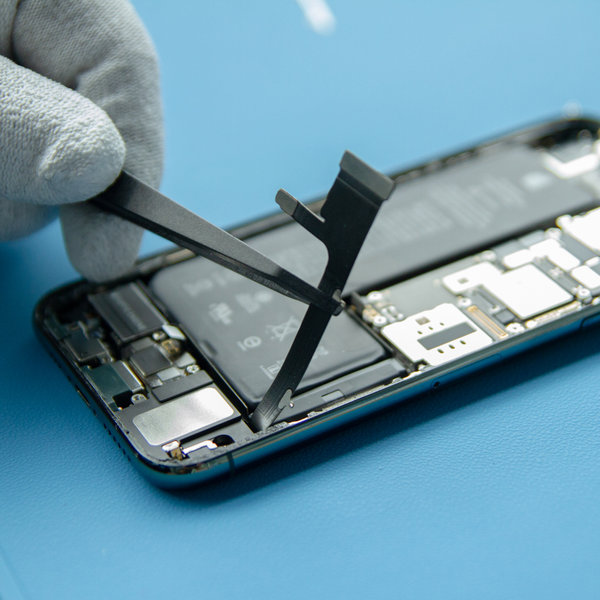

Odpojení kabelu Lightning flex

Odpojení kabelu Lightning flex
  • Odpojte pomocí funkce Spudger oba konektory kabelu Lightning flex od základní desky.
  • Jemně zvedněte kabel lightning flex a mírně ho ohněte ke spodnímu okraji iPhone-u, abyste získali lepší přístup k baterii pod ním.

Krok 16

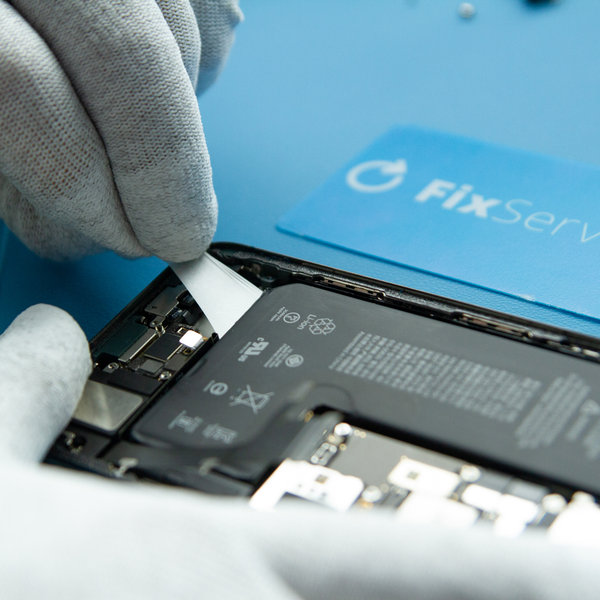

Odlepení lepicích úchytů

Odlepení lepicích úchytů
Odlepení lepicích úchytů #1
Odlepení lepicích úchytů #2
  • Baterie je připevněna k zadnímu pouzdru třemi kusy lepicích úchytů - jedna v blízkosti spodního okraje baterie, druhá v horní části a třetí vpravo.
  • Každá lepku má na konci jeden nebo dva černé vytahovací chlopně, které jsou mírně přilepeny k bočním okrajům baterie.
  • Uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.
  • Tento postup opakujte ze všech tří stran.

Krok 17

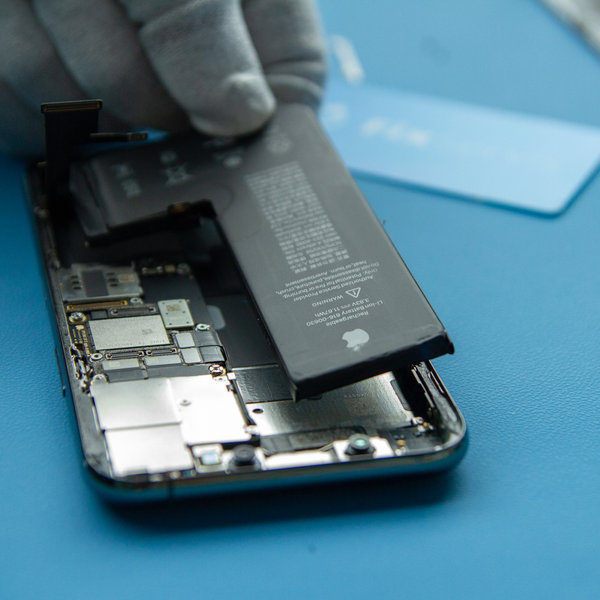

Výběr baterie

Výběr baterie
  • Vyjměte baterii pomocí funkce Spudger.

Krok 18

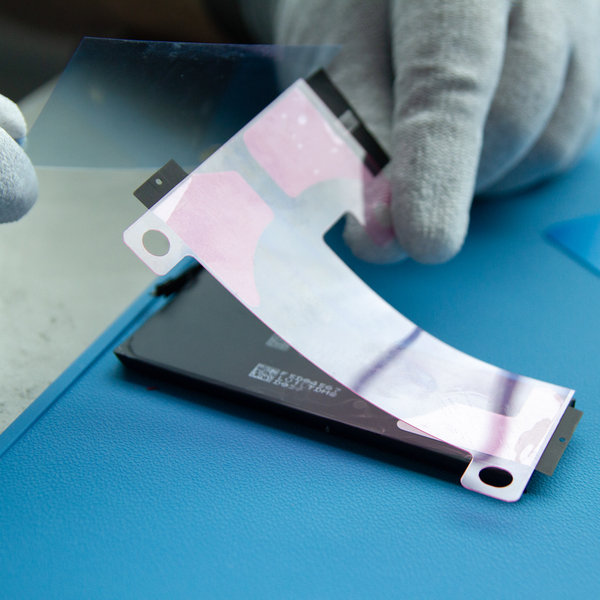

Nalepení nové lepicí pásky na novou baterii

Nalepení nové lepicí pásky na novou baterii
  • Odlepte modrou plastovou fólii z nové sady lepicích pásků a zlikvidujte ji.
  • Opatrně umístěte lepící pásky na baterii a nalepte je na místo, jak je to znázorněno.
  • Prsty nebo hadříkem pevně přitlačte proužky na místo na baterii.
  • Stisknutím do středu přilepte černý regulační štítek i na baterii.

Krok 19

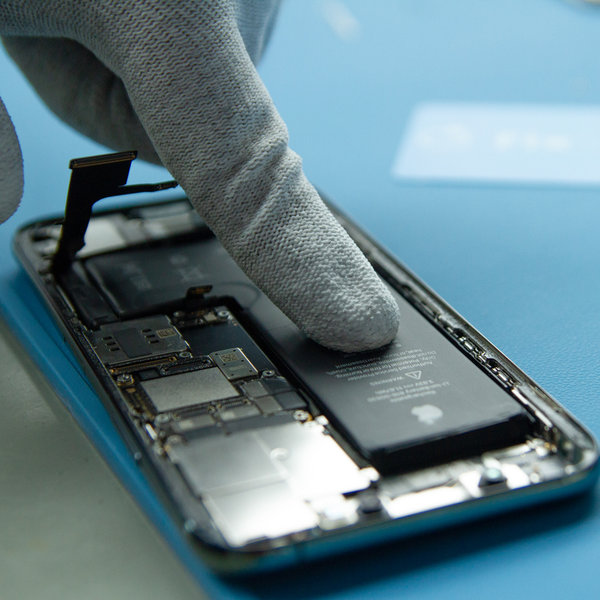

Vložení nové baterie do iPhone-u.

Vložení nové baterie do iPhone-u.
  • Baterii opatrně vložte do iPhone-u.

Ujistěte se, že konektor baterie je v jedné linii na základní desce.

Krok 20

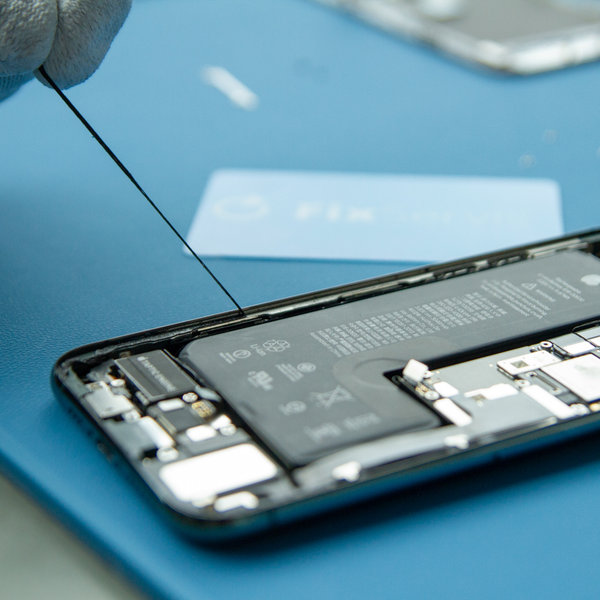

Odlepení starého lepidla kolem okrajů iPhone-u

Odlepení starého lepidla kolem okrajů iPhone-u
  • Odstraňte staré lepidlo po okrajích iPhone-u.

Krok 21
Nalepení nového lepidla kolem okrajů iPhone-u

Nalepení nového lepidla kolem okrajů iPhone-u
Nalepení nového lepidla kolem okrajů iPhone-u #1
Nalepení nového lepidla kolem okrajů iPhone-u #2
  • Nalepte novou lepku pod LCD Adhesive.
  • Zpětným procesem baterii připojte.

Nové lepidlo zajistí odolnost iPhone-u vůči vodě a prachu.

Krok 22

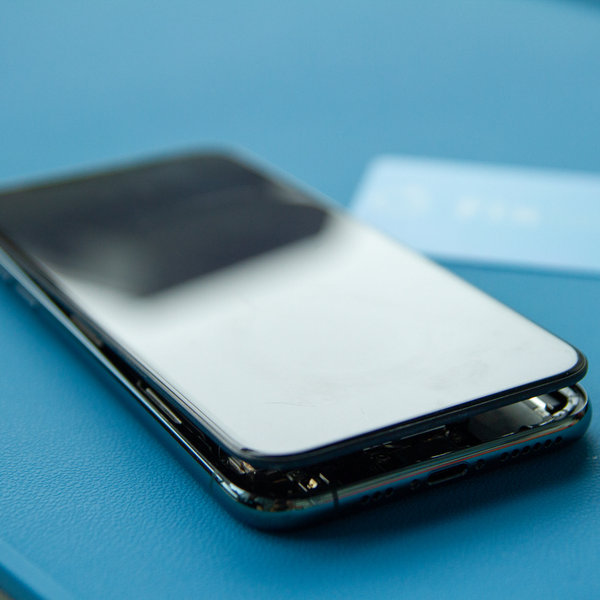

Zpětné namontování iPhone-u

Zpětné namontování iPhone-u
  • Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
