Výměna baterie iphone 12

Přidáno 06.09.2021

Technická obtížnost

Stredne náročné

Doba trvání procedury

60 minút

Počet kroků v tutoriálu

17

Apple baterie dokáží udržet 80% kapacity během 500 nabíjecích cyklů, které u většiny uživatelů trvají přibližně 18-24 měsíců. Opotřebení baterie pro Vás znamená mnohem častěji nabíjení, ale také může způsobit zpomalení Vašeho iPhone-u, proto využijte tento návod a obnovte plný výkon Vašeho zařízení.

Tento návod také zahrnuje instrukce k úplnému odpojení displeje, odstranění spodního reproduktoru a taptic engine-u, kvůli lepšímu přístupu k těsnicím pásem baterie.

Po dokončení opravy si kalibrujte svou novou baterii, abyste docílili optimální výkon. Nabijte baterii na 100% a nechte nabíjet ještě alespoň 2 hodiny. Potom iPhone používejte až do úplného vybití a následně nabijte bez přerušení na 100%.

Krok 1

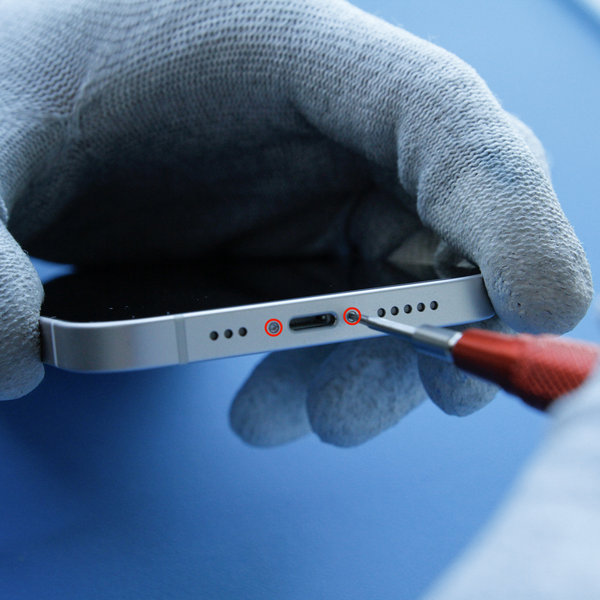

Odmontování pentalobe šroubů

Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,75 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.

Krok 2

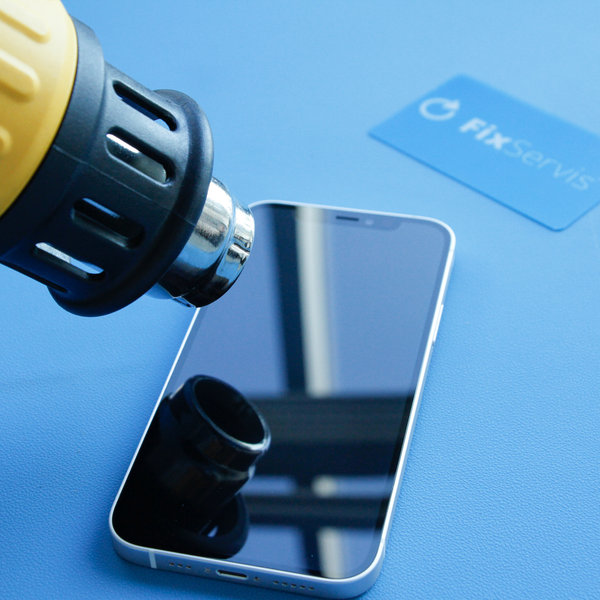

Otevírání 1

Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

Krok 3

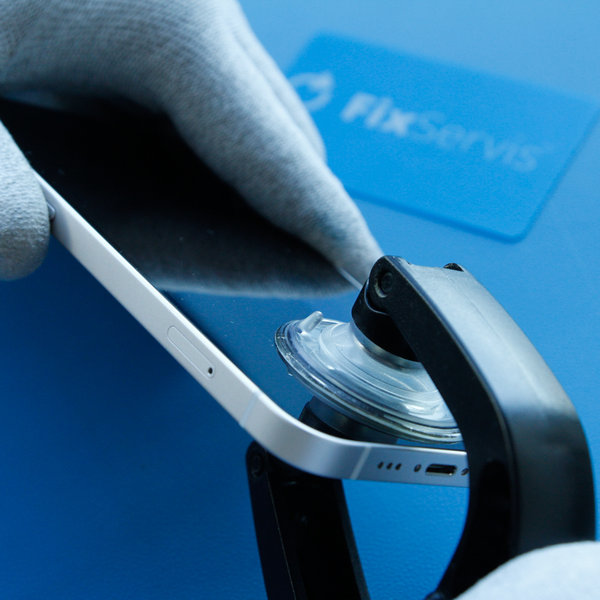

Otevírání 2

Otevírání 2
Otevírání 2 #1
Otevírání 2 #2
  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

Krok 4

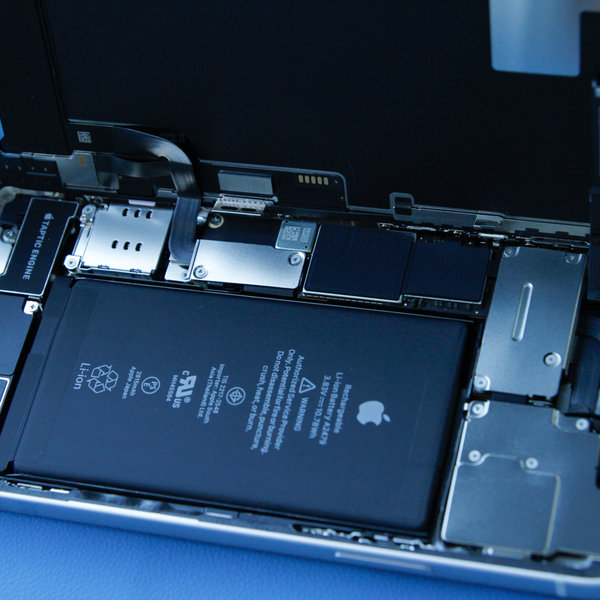

Otevírání 3

Otevírání 3
  • Po úspěšném uvolnění lepidla z okrajů odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany jako knihu.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k základové desce iPhone-u.

Krok 5

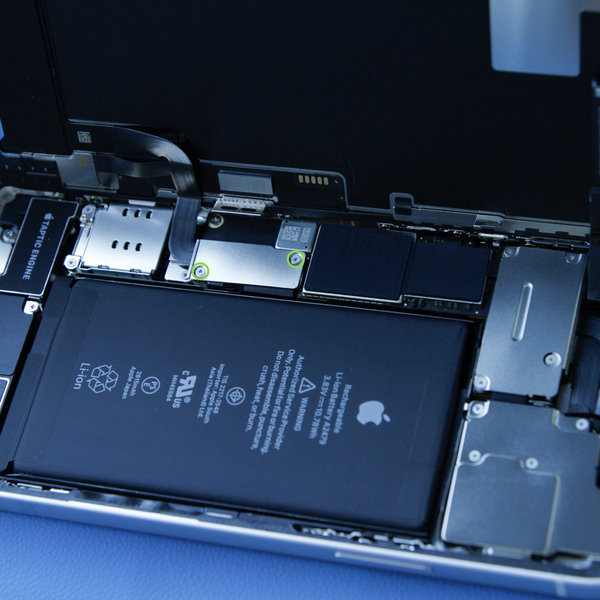

Demontáž krytu konektoru baterie a displeje

Demontáž krytu konektoru baterie a displeje
Demontáž krytu konektoru baterie a displeje #1
Demontáž krytu konektoru baterie a displeje #2
  • Odmontujte dvě 1,1 mm dlouhé šrouby pomocí Pentalobe šroubováku (Y) upevňující kryt konektoru a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

Krok 6

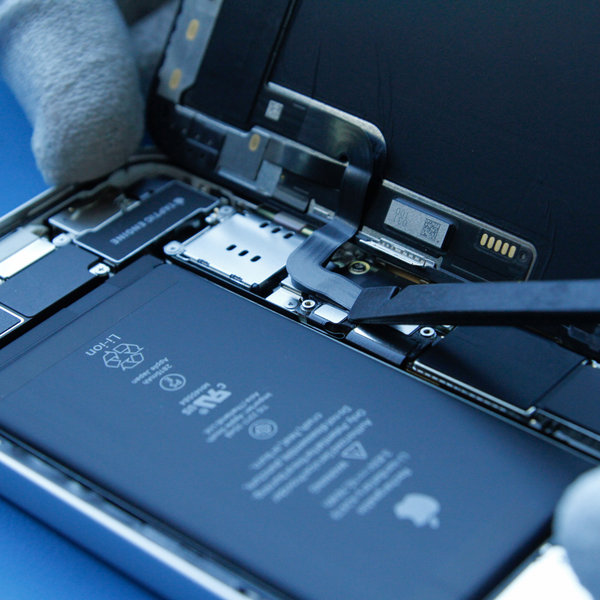

Odpojení baterie

Odpojení baterie
  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.
  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

Krok 7

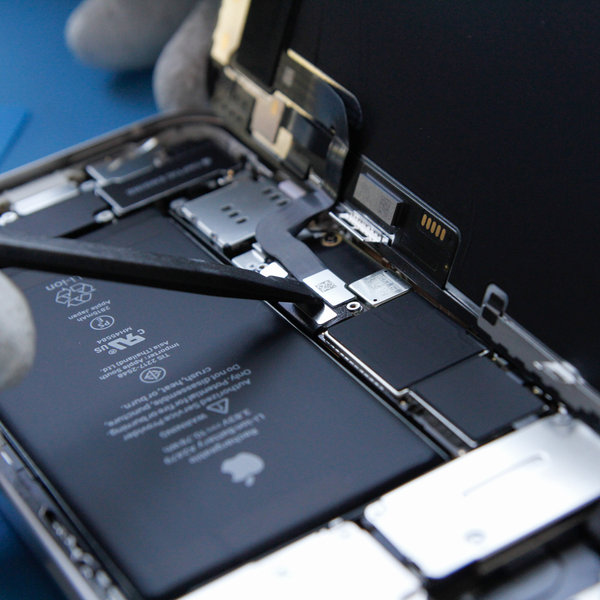

Odpojení displeje OLED + digilizátora

Odpojení displeje OLED + digilizátora
Odpojení displeje OLED + digilizátora #1
Odpojení displeje OLED + digilizátora #2
  • Odpojte konektor kabelu OLED panelu a digilizátora pomocí funkce Spudger.

Krok 8

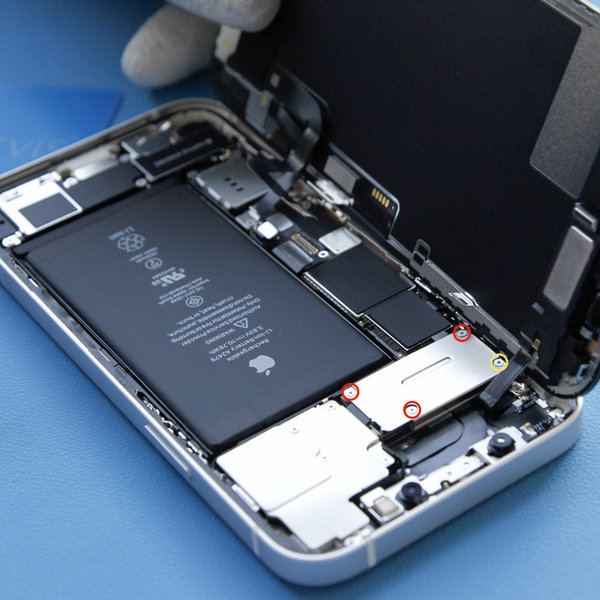

Demontáž krytu konektoru předního senzoru

Demontáž krytu konektoru předního senzoru
Demontáž krytu konektoru předního senzoru #1
Demontáž krytu konektoru předního senzoru #2
  • Pomocí šroubováku Pentalobe odstraňte čtyři šrouby, které zajišťují kryt konektoru předního senzoru:

- Tři šrouby dlouhé 1,1 mm

- Jeden šroub dlouhá 1,4 mm

  • Následně kryt demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhonu.

Krok 9

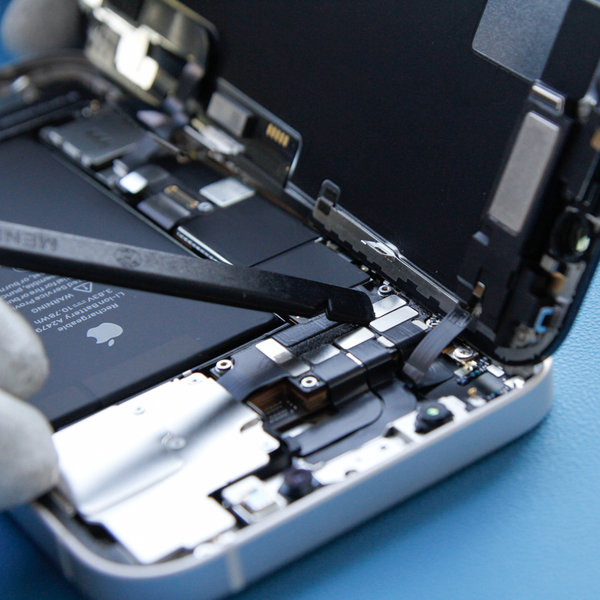

Odpojení konektoru předního snímače

Odpojení konektoru předního snímače
Odpojení konektoru předního snímače #1
Odpojení konektoru předního snímače #2
  • Odpojte konektor kabelu sestavy předního snímače pomocí funkce Spudger nebo nehtu.

Krok 10
Vyjměte sestavu displeje

  • Odstraňte sestavu displeje.

Krok 11

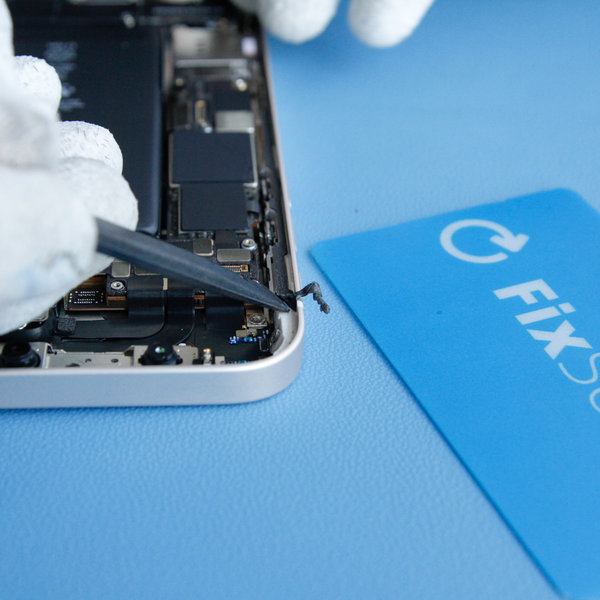

Odlepení starého lepidla kolem okrajů iPhone-u

Odlepení starého lepidla kolem okrajů iPhone-u
  • Odstraňte staré lepidlo po okrajích iPhone-u.

Krok 12

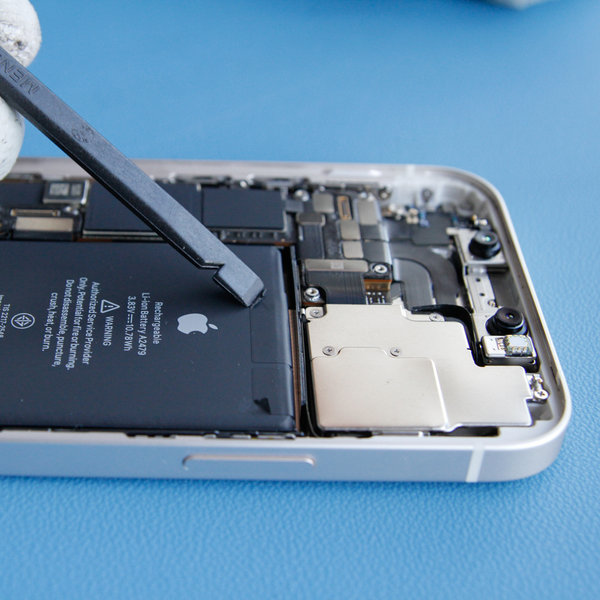

Odlepení lepicích úchytů

Odlepení lepicích úchytů
Odlepení lepicích úchytů #1
Odlepení lepicích úchytů #2
Odlepení lepicích úchytů #3
  • Čtyři kusy natahovacího lepidla drží baterii na svém místě - dva při horním okraji a dva při spodním okraji.
  • Každý kousek lepidla má na jednom konci černou lepku, která je snadno přilepena a přeložena k horní části baterie.
  • Pomocí tupé pinzety uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.
  • Tento postup opakujte ze všech stran.

Krok 13

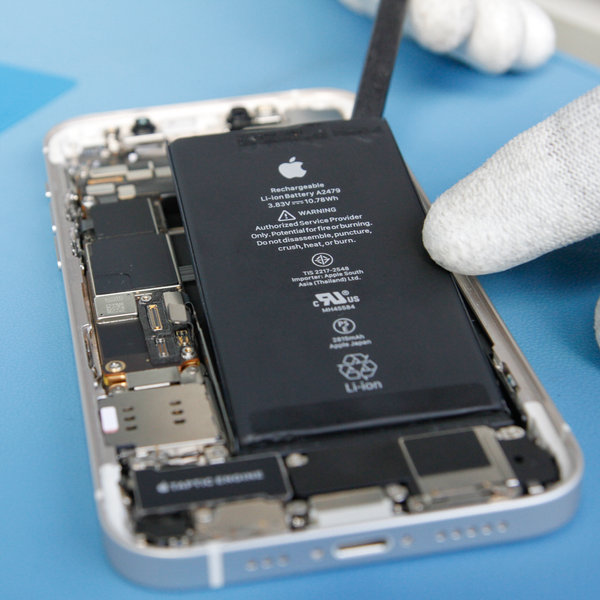

Vyjmutí baterie

Vyjmutí baterie
  • Vyjměte baterii.
  • Při vyjmutí baterie vyčistěte vnitřek iPhone-pomocí Cleanser IPA Plus určený k čištění elektronických kontaktů.

Krok 14

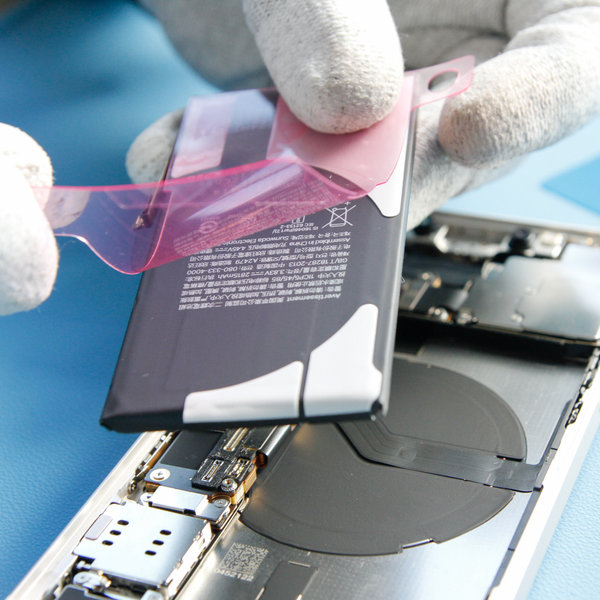

Nalepení nové lepicí pásky na novou baterii

Nalepení nové lepicí pásky na novou baterii

  • Odlepte modrou plastovou fólii z nové sady lepicích pásků a zlikvidujte ji.
  • Opatrně umístěte lepící pásky na baterii a nalepte je na místo, jak je to znázorněno.
  • Prsty nebo hadříkem pevně přitlačte proužky na místo na baterii.
  • Stisknutím do středu přilepte černý regulační štítek i na baterii.

Krok 15

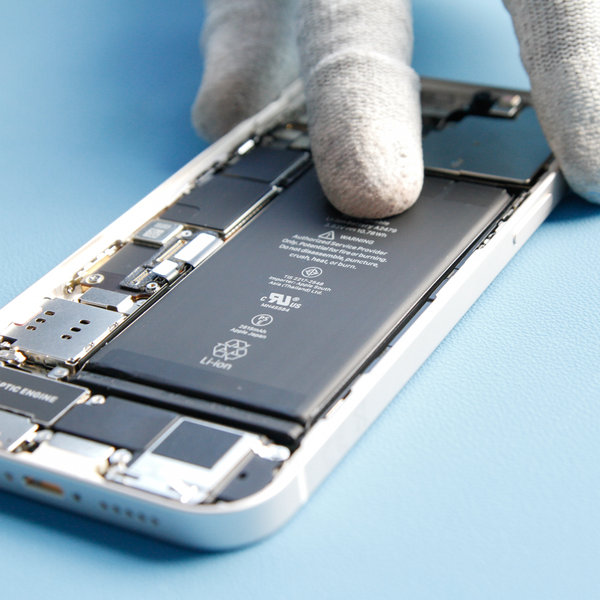

Vložení nové baterie do iPhone-u

Vložení nové baterie do iPhone-u

  • Baterii opatrně vložte do iPhone-u.
  • Ujistěte se, že konektor baterie je v jedné linii na základní desce.

Krok 16

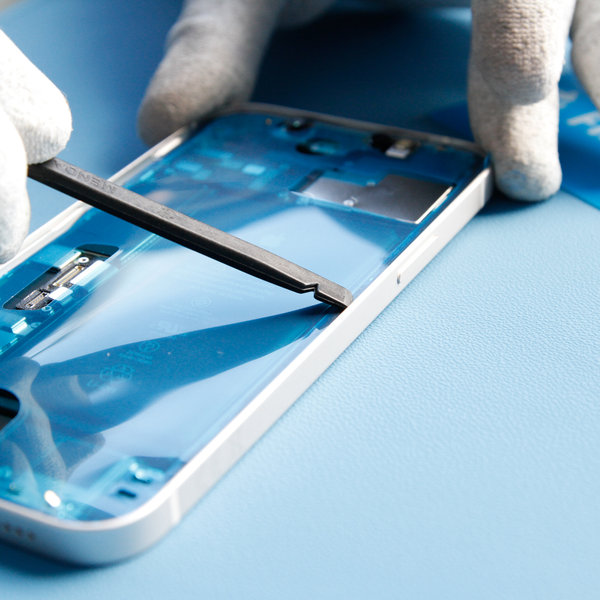

Nalepení nového lepidla kolem okrajů iPhone-u

Nalepení nového lepidla kolem okrajů iPhone-u
Nalepení nového lepidla kolem okrajů iPhone-u #1
Nalepení nového lepidla kolem okrajů iPhone-u #2

  • Nalepte novou lepku po okrajích iPhone-u.
  • Zpětným procesem baterii připojte.

Nové lepidlo zajistí odolnost iPhone-u vůči vodě a prachu.

Krok 17

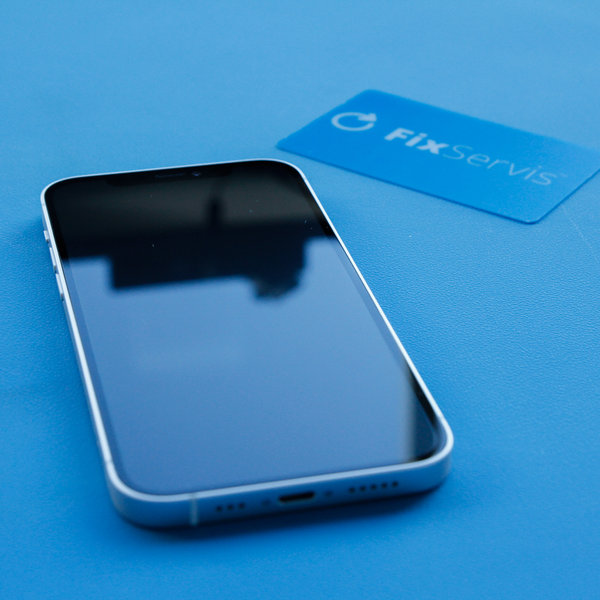

Zpětné namontování iPhone-u

Zpětné namontování iPhone-u
  • Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
