Výměna LCD displeje iPhone 12

Přidáno 06.09.2021

Technická obtížnost

Stredne náročné

Doba trvání procedury

60 minút

Počet kroků v tutoriálu

15

Pokud je obrazovka vašeho iPhone 12 prasklá, nereaguje na dotyk nebo nezobrazuje obraz, když je telefon zapnutý, tak pomocí této příručky si umíte vyměnit displej svépomocí.

Kombinovaná sestava reproduktoru + senzoru sluchátka připevněna k zadní části displeje je od výroby spárována s vaším individuálním telefonem iPhone, takže ho při jakékoliv výměně displeje musíte přenést ze starého displeje do nového. Obsahuje zaplavovací iluminátor, který je součástí biometrického bezpečnostního prvku Face ID. Pokud je Face ID poškozené nebo vyměněny, přestane fungovat, takže buďte opatrní, abyste během tohoto postupu nepoškodili některý z těchto komponent. V případě poškození může funkci Apple ID obnovit pouze Apple nebo autorizovaný technik společnosti Apple.

Poznámka: Funkce True Tone je po výměně obrazovky deaktivována, a to i při použití původní obrazovky Apple. Váš iPhone může navíc dočasně zobrazovat varování o "pravosti" displeje.

Krok 1

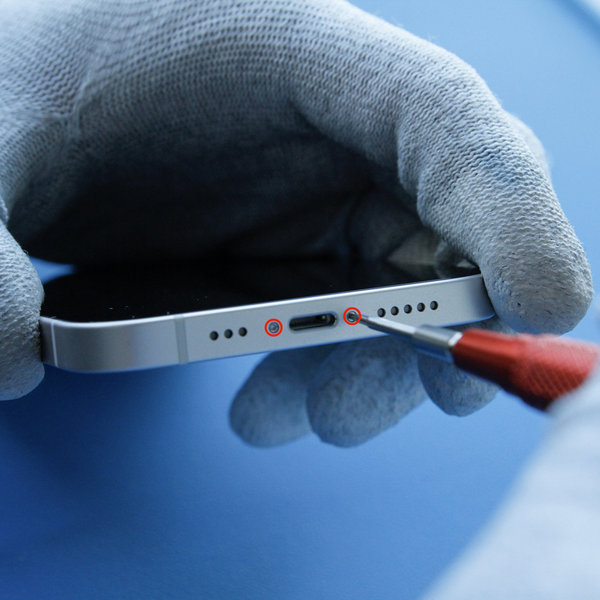

Odmontování pentalobe šroubů

Odmontování pentalobe šroubů

Před zahájením je třeba vybít iPhone pod 25% protože nabitá Li-ion baterie se může vznítit nebo explodovat při náhodném prořezání.

  • Vypněte iPhone
  • Na dolním okraji iPhone-u odšroubujte dva 6,75 mm dlouhé pentalobové šrouby pomocí šroubováku Pentalobe (Ph0001.2)

Otevřením iPhone-u se poruší jeho vodotěsné těsnění, proto před zahájením tohoto kroku mějte připravené náhradní těsnění. Bez nového těsnění nebude Váš iPhone vodotěsný.

Krok 2

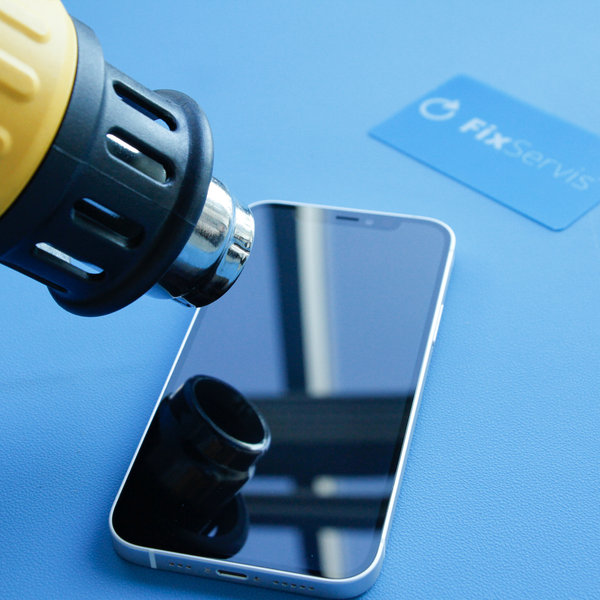

Otevírání 1

Otevírání 1

Zahřátí spodní hrany iPhone-u pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj iPhone-u cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte iPhone do mikrovlnky !!!

Krok 3

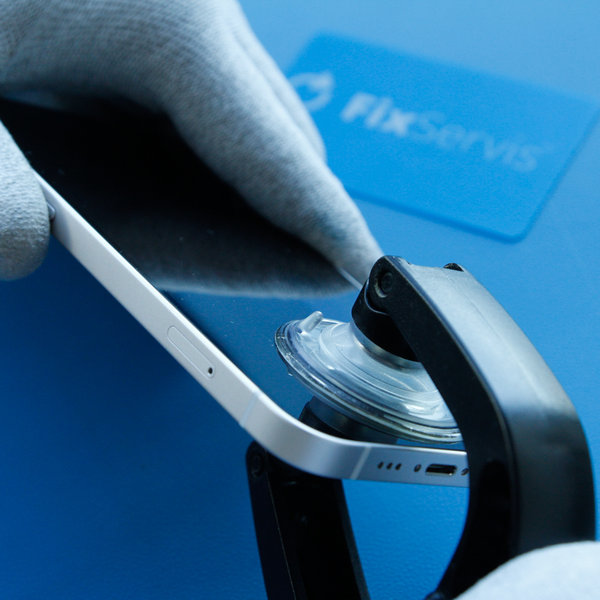

Otevírání 2

Otevírání 2
Otevírání 2 #1
Otevírání 2 #2

  • Umístěte přísavky do blízkosti spodního okraje iPhone-u, jednu zepředu a druhou zezadu a opatrně zatlačte na místo.
  • Držte bezpečně svůj iPhone a jemnou silou oddělte přísavkami obrazovku od zadní části telefonu.
  • Po oddělení displeje cca 3mm od zadní strany vložte do mezery kartičku Fixservis.

Lepidlo, které drží displej na místě je velmi silné, vytvoření této počáteční mezery proto vyžaduje použití značné síly. Při potížích opět zahřívejte spodní okraj a opatrně posunujte obrazovku opakovaně nahoru a dolů, abyste oslabily lepidlo, dokud nevytvoříte mezeru na vložení kartičky Fixservis.

Krok 4

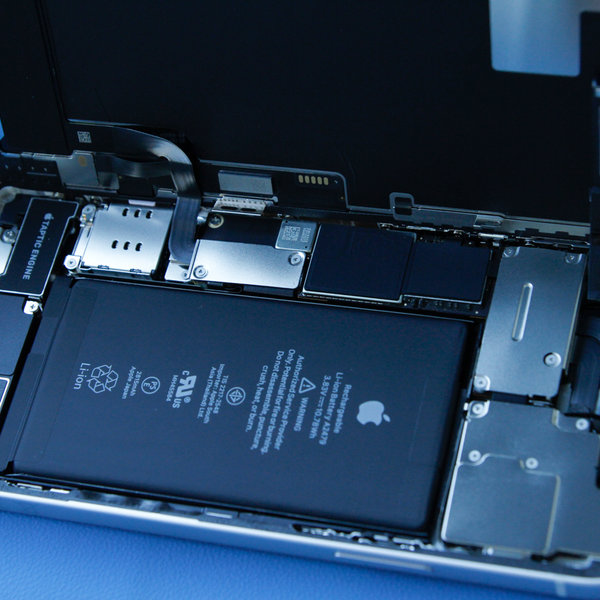

Otevírání 3

Otevírání 3



  • Po úspěšném uvolnění lepidla z okrajů odmontujte přísavky.
  • Otevřete iPhone otočením displeje z levé strany jako knihu.
  • Doporučujeme si podepřít displej, abyste neodtrhli plochý kablík, který drží displej ze základní deskou.

Zatím se nepokoušejte displej zcela oddělit, protože několik křehkých plochých kabelů ho stále připojuje k základové desce iPhone-u.

Krok 5

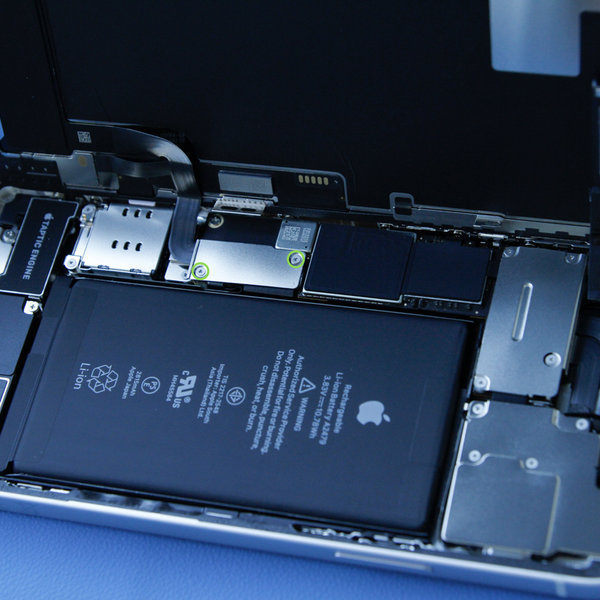

Demontáž krytu konektoru baterie a displeje

Demontáž krytu konektoru baterie a displeje



  • Odmontujte dva 1,1 mm dlouhé šrouby pomocí Pentalobe šroubováku (Y) upevňující kryt konektoru a zároveň ho demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhone-u.

Krok 6

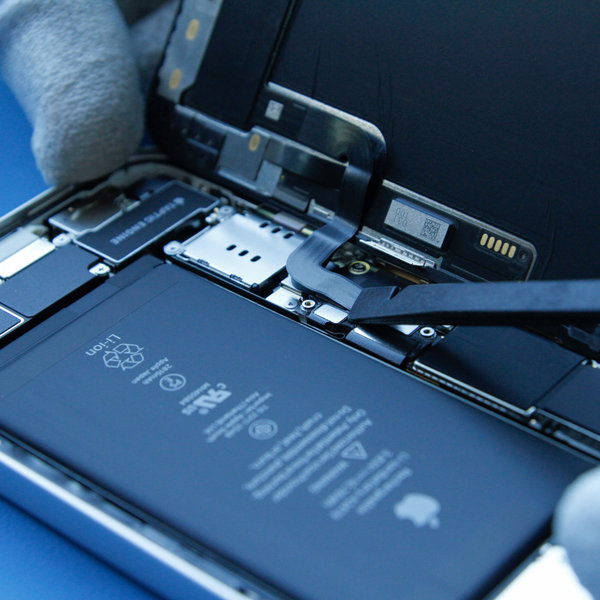

Odpojení baterie

Odpojení baterie
  • Špičkou nástroje Spudger odpojte ze základní desky konektor baterie na základní desce.
  • Konektor mírně ohněte od základní desky, abyste zabránili náhodnému kontaktu se zásuvkou a napájení telefonu během opravy.

Krok 7

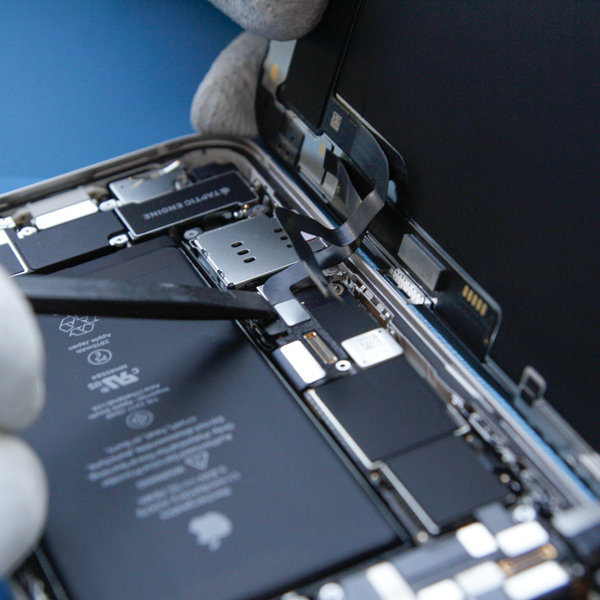

Odpojení displeje OLED + digilizátora

Odpojení displeje OLED + digilizátora
Odpojení displeje OLED + digilizátora #1
Odpojení displeje OLED + digilizátora #2
  • Odpojte konektor kabelu OLED panelu a digilizátora pomocí funkce Spudger.

Krok 8

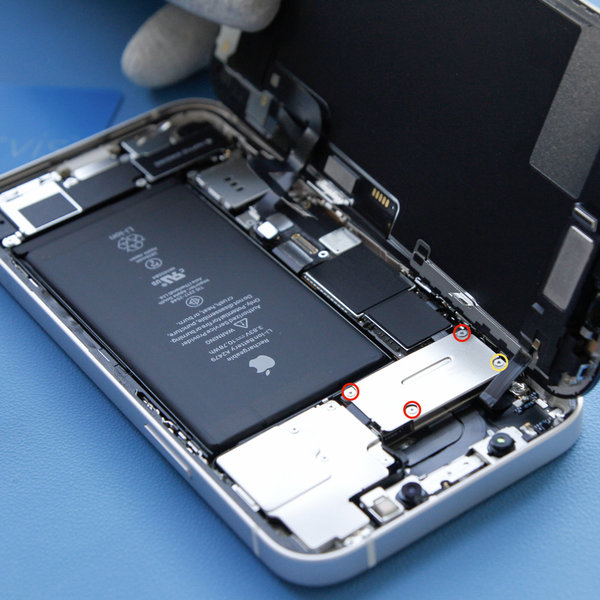

Demontáž krytu konektoru předního senzoru

Demontáž krytu konektoru předního senzoru
Demontáž krytu konektoru předního senzoru #1
Demontáž krytu konektoru předního senzoru #2

  • Pomocí šroubováku Pentalobe odstraňte čtyři šrouby, které zajišťují kryt konektoru předního senzoru:

- Tři šrouby dlouhé 1,1 mm

- Jedna šroub dlouhá 1,4 mm

  • Následně kryt demontujte.

Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho iPhonu.

Krok 9

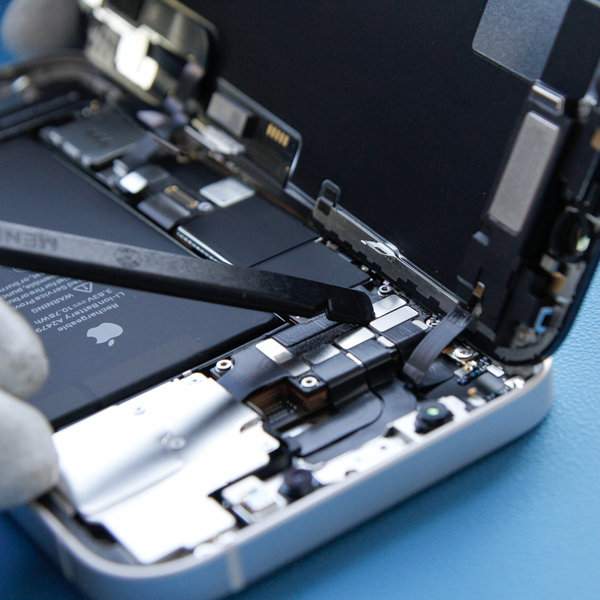

Odpojení konektoru předního snímače

Odpojení konektoru předního snímače
Odpojení konektoru předního snímače #1
Odpojení konektoru předního snímače #2
  • Odpojte konektor kabelu sestavy předního snímače pomocí funkce Spudger nebo nehtu.

Krok 10
Vyjměte sestavu displeje

  • Odstraňte sestavu displeje.

Krok 11

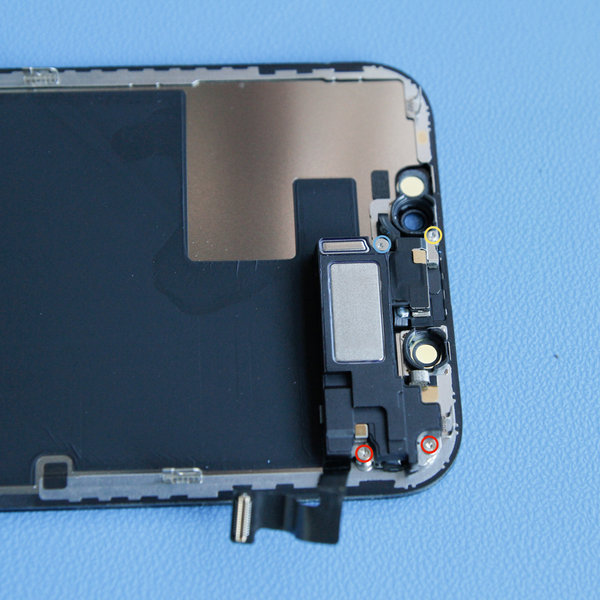

Odmontování sestavy reproduktoru / snímače

Odmontování sestavy reproduktoru / snímače
Odmontování sestavy reproduktoru / snímače #1
Odmontování sestavy reproduktoru / snímače #2
Odmontování sestavy reproduktoru / snímače #3
  • Odmontujte čtyři šrouby pomocí Pentalobe šroubováku, které připevňují sestavu reproduktoru snímače k ​​zadní části displeje:

- Dva šrouby Phillips dlouhé 1,4 mm
- Jedna šroub Y000 s délkou 1,7 mm
- Jedna 1,2 mm dlouhá šroub Y000

Krok 12

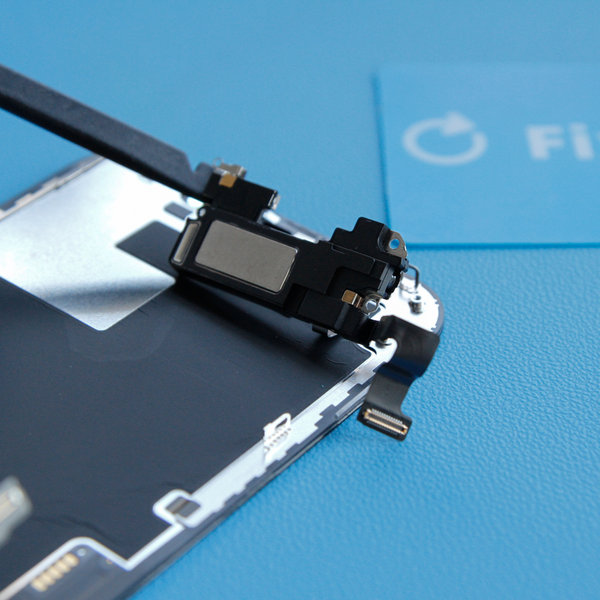

Převrácení sestavy reproduktorů

Převrácení sestavy reproduktorů
  • Reproduktor je mírně přilepený na svém místě.
  • Pomocí nástroje Spudger jemně vypáčte horní okraj reproduktoru.
  • Otočte sestavu reproduktorů - dolů a ven z horního okraje displeje.

Reproduktor zůstává připevněn velmi tenkým plochým kabelem. Dávejte pozor, abyste kabel nenamáhali a nepoškodily.

Krok 13

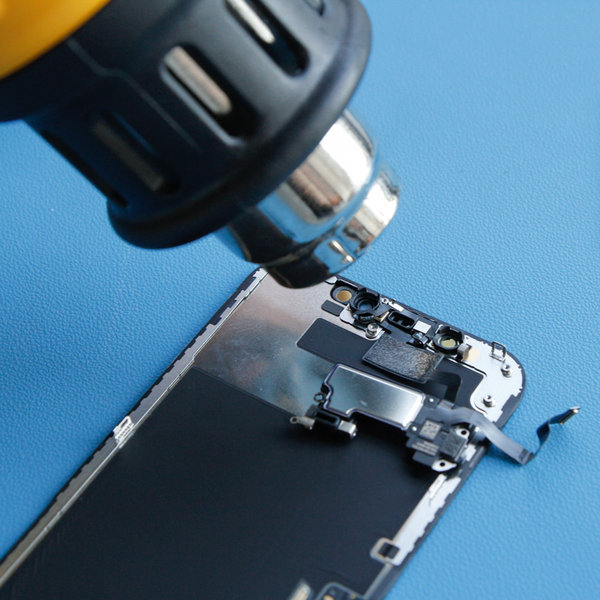

Zahřejte horní okraj displeje

Zahřejte horní okraj displeje
  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na horní přední část displeje na 1-2 minuty, aby změklo lepidlo upevňující snímače.

Krok 14

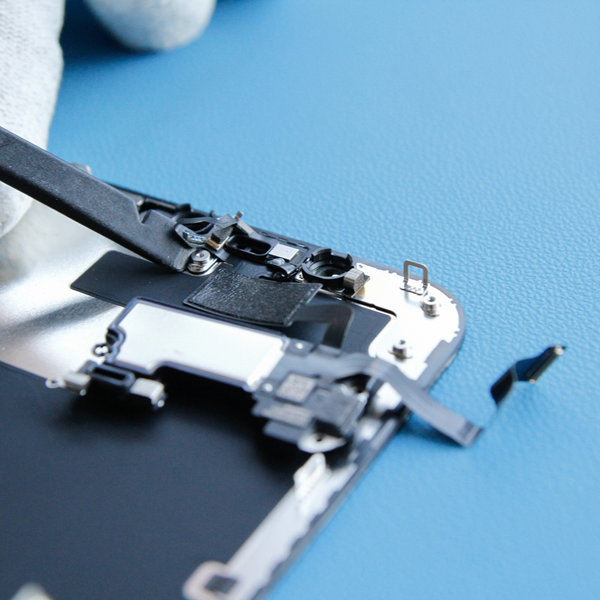

Oddělení snímače okolního světla

Oddělení snímače okolního světla
Oddělení snímače okolního světla #1
Oddělení snímače okolního světla #2
  • Pomocí Spudgera zvedněte a oddělte čidlo okolního světla od jeho zářezu na předním panelu.
  • Následně ho odstraňte pomocí pinzety.

Dávejte pozor, abyste při páčení nepoškodili páskové kabely světelného senzoru.

Krok 15

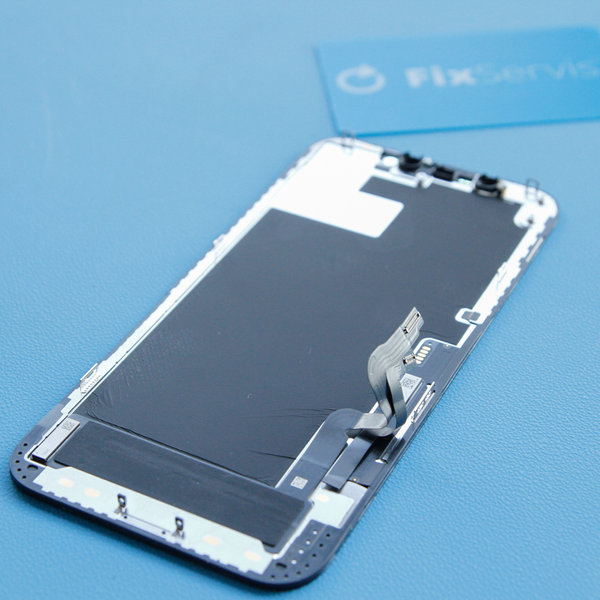

Namontujte nový LCD displej

Namontujte nový LCD displej

  • Na nový LCD displej namontujte sestavu reproduktoru + předního snímače.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.
