Výměna baterie v iPhone 13 Pro Max

Před zahájením je třeba vybít iPhone pod 25%, protože nabitá Li-ion baterie se může při náhodném proříznutí vznítit nebo explodovat.

1. Vypněte iPhone
2. Na spodní hraně iPhonu odšroubujte dva pentalobe šrouby o délce 6,8 mm pomocí šroubováku Pentalobe PL1 (0,8 mm).

Otevření iPhonu naruší jeho vodotěsné těsnění, proto si před začátkem připravte nové těsnění. Bez nového těsnění váš iPhone nebude vodotěsný.

A) Nahřívání telefonu

1. Doporučuje se nosit ochranné ESD rukavice.
2. Pomocí horkovzdušné pistole nebo vysoušeče vlasů nahřívejte celou spodní stranu iPhonu přibližně 2 minuty, aby se dosáhlo teploty kolem 80 °C (176 °F), nebo dokud nebude těžké udržet ruku na telefonu kvůli vysoké teplotě.

Nahřívání telefonu pomáhá změkčit lepidlo mezi displejem a rámem telefonu, což usnadňuje jeho otevření.

Poznámka: Displej je spojen s telefonem dvěma křehkými kabely – jeden se nachází mírně nad přepínačem ztlumení a druhý přibližně v polovině mezi tlačítkem snížení hlasitosti a spodní hranou telefonu.

Kolem obvodu telefonu se nachází několik pružinových kontaktů.

Buďte opatrní a nevkládejte otevírací nástroj hlouběji, než je doporučeno, aby nedošlo k ohnutí těchto kontaktů.



B) Otevírání displeje

Displej lze otevřít dvěma různými způsoby: prvním je použití přísavky a druhým použití upevňovacího nástroje, který je bezpečnější.

V tomto návodu budeme pokračovat s použitím přísavky.



Umístění přísavky

• Přiložte přísavku na spodní hranu telefonu, vyhněte se samotnému okraji skla. Pevně ​​držte svůj iPhone a rovnoměrným, silným tahem potáhněte přísavku, aby se vytvořila malá mezera mezi rámem a displejem.
• Pokud používáte jednu přísavku, přiložte ji na spodní hranu telefonu, vyhněte se samotnému okraji skla.
• Pevně ​​držte svůj iPhone a rovnoměrným, silným tahem potáhněte přísavku, aby se vytvořila malá mezera mezi rámem a displejem.

Po oddělení displeje přibližně 3 mm od rámu vložte otevírací nástroj nebo kartu do mezery.

Lepidlo, které drží displej na místě, je velmi silné. Proto vytvoření počáteční mezery vyžaduje značnou sílu. Pokud narazíte na potíže, znovu nahřívejte spodní hranu a jemně posouvejte displej nahoru a dolů opakovaně, aby se lepidlo oslabilo, dokud nevytvoříte dostatečně velkou mezeru pro vložení karty.

Pohybujte otevíracím nástrojem tam a zpět podél spodní hrany, abyste uvolnili lepidlo.

Nechte otevírací nástroj ve spodním pravém rohu, aby se zabránilo opětovnému přilepení lepidla.



C) Nahřívání pravé hrany

Pomocí horkovzdušné pistole nebo vysoušeče vlasů nahřívejte pravou hranu iPhonu (hranu s tlačítkem napájení) po dobu 90 sekund nebo do té doby, dokud nebude displej příliš horký na dotek.



D) Uvolnění pravé spony a oddělení lepidla (pravá strana iPhonu)

• Nevkládejte otevírací nástroj hlouběji než 5 mm podél pravé hrany.
• Jemně manévrujte otevíracím nástrojem kolem pravého dolního rohu displeje směrem k tlačítku napájení, dokud nenarazíte na odpor spony, která drží displej.
• Upravte orientaci otevíracího nástroje tak, aby byla jeho plochá hrana umístěna pod displejem.
• Otočte otevírací nástroj, aby se zvětšil prostor mezi displejem a rámem, dokud se pravá spona neuvolní.
• Zasuňte druhý otevírací nástroj napravo od původního.
• První otevírací nástroj přesuňte zpět do pravého dolního rohu displeje.
• Druhý otevírací nástroj posuňte k pravému hornímu rohu displeje, aby se uvolnilo lepidlo.
• Nechte tyto nástroje na místě, aby se zabránilo opětovnému přilepení lepidla.

Buďte opatrní a nevkládejte otevírací nástroj nebo kartu hlouběji než 3 mm, abyste předešli možnému poškození vnitřních komponent.

Před pokračováním nechte otevírací nástroj nebo kartu v pravém horním rohu.



E) Nahřívání horní hrany

Pomocí horkovzdušné pistole nebo vysoušeče vlasů nahřívejte horní hranu iPhonu po dobu 90 sekund nebo do té doby, dokud nebude displej příliš horký na dotek.



F) Oddělení lepidla a uvolnění levé horní spony

• Vložte třetí otevírací nástroj do pravého horního rohu, těsně nad předchozí nástroj.
• Nevkládejte otevírací nástroj nebo kartu hlouběji než 3 mm podél horní hrany, aby nedošlo k poškození vnitřních komponentů.
• Veďte otevírací nástroj kolem pravého horního rohu a podél horní hrany, aby se uvolnily dvě spony a lepidlo, které drží displej.
• Otočte otevírací nástroj tak, aby jeho plochá hrana byla pod displejem.
• Pootočte otevírací nástroj, aby se uvolnila levá horní spona displeje.
• Posuňte otevírací nástroj do levého horního rohu displeje.



G) Nahřívání levé hrany

Pomocí horkovzdušné pistole nebo vysoušeče vlasů nahřívejte levou hranu iPhonu po dobu 90 sekund nebo do té doby, dokud nebude displej příliš horký na dotek.



H) Uvolnění levých sponek a oddělení lepidla (levá strana iPhonu)

Buďte opatrní a nevkládejte otevírací nástroj hlouběji než 2 mm podél levé hrany, aby nedošlo k poškození dvou kabelů spojujících displej s telefonem.
Otočte otevírací nástroj kolem levého horního rohu displeje.
Veďte otevírací nástroj směrem k levému dolnímu rohu displeje, aby se uvolnilo lepidlo.
Pokud máte problém s oddělením lepidla, znovu nahřívejte levou hranu.

Opatrně otevřete displej směrem k levé straně telefonu.

Pokud se displej zdá být zaseknutý, zkontrolujte hrany, abyste se ujistili, že žádné části lepidla nebo spony nebyly přehlédnuty.

Podepřete displej o krabici nebo podobný předmět, aby se zabránilo namáhání kabelů.

Nepokoušejte se displej úplně odpojit, protože několik křehkých plochých flex kabelů jej stále spojuje s základní deskou iPhonu.

Upozornění: Pokud je baterie poškozena, přerušte opravu. Nevystavujte se nebezpečí.

Při opětovném skládání iPhonu do původního stavu umístěte displej na své místo. Zarovnejte spony podél horní hrany a před zaklapnutím zbytku displeje jemně zatlačte horní hranu do polohy. Pokud se nezaklapne snadno, zkontrolujte stav sponek po obvodu displeje a ujistěte se, že nejsou ohnuté.

Použijte tříbodový šroubovák Y000 k uvolnění šroubů, které drží kryt baterie:

• Tři šrouby o délce 1,3 mm

Pomocí pinzety nebo nehtu nadzvedněte kryt a odstraňte jej.

Použijte špičatý konec spudgeru k nadzvednutí a odpojení konektoru baterie typu press.

Při opětovném připojení konektoru jej zarovnejte se zásuvkou a opatrně zatlačte nejprve na jednu stranu, dokud nezapadne, poté zopakujte postup na druhé straně. Ujistěte se, že konektor sedí rovně, protože izolační guma kolem zásuvek může bránit úplnému spojení.

Při opětovném skládání telefonu je vhodný čas otestovat nový displej, zda funguje správně, ještě před jeho opětovným uzavřením.

Použijte špičatý konec spudgeru k jemnému nadzvednutí a odpojení konektoru displeje typu press.

Použijte šroubovák Y000 k vyjmutí dvou 1,1 mm šroubů, které upevňují kryt.

Následně použijte křížový (Phillips) šroubovák k odstranění zbylých dvou šroubů z krytu konektoru předního senzoru:

• Jeden šroub o délce 1,5 mm
• Jeden šroub o délce 1,8 mm

Pomocí pinzety vyjměte kryt konektoru předního senzoru.



Použijte špičatý konec spudgeru k odpojení konektoru kabelu sestavy předního senzoru.

Odstraňte displej a položte jej na čistý, rovný povrch.

Upozornění: Nedotýkejte se kamery TrueDepth, uzemňovacích pružin ani blízkých částí.

Buďte opatrní, abyste při čištění rámu nepoškodili žádné pružinové kontakty.

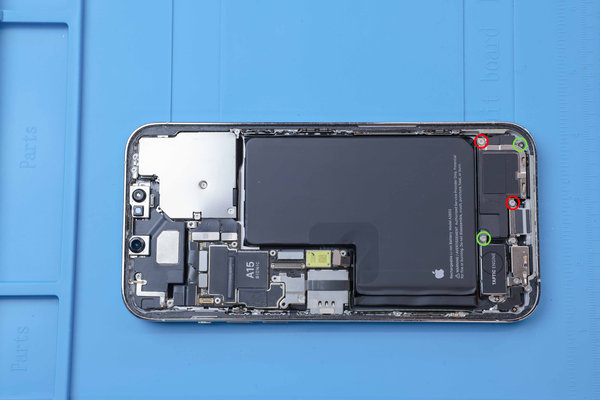

Použijte křížový (Phillips) šroubovák k vyjmutí čtyř 1,5 mm šroubů:

• Dva šrouby s malými hlavami
• Dva šrouby s velkými hlavami

Použijte pinzetu k uchopení reproduktoru.

Jemně nakloňte reproduktor, aby se uvolnil z lepicího pásku připojeného k Taptic Engine.

Zcela odstraňte reproduktor.

Při opětovné montáži umístěte reproduktor tak, že nejprve vložíte jeho stranu při baterii do vyhrazeného prostoru a ujistíte se, že je zarovnán s lepicím páskem.

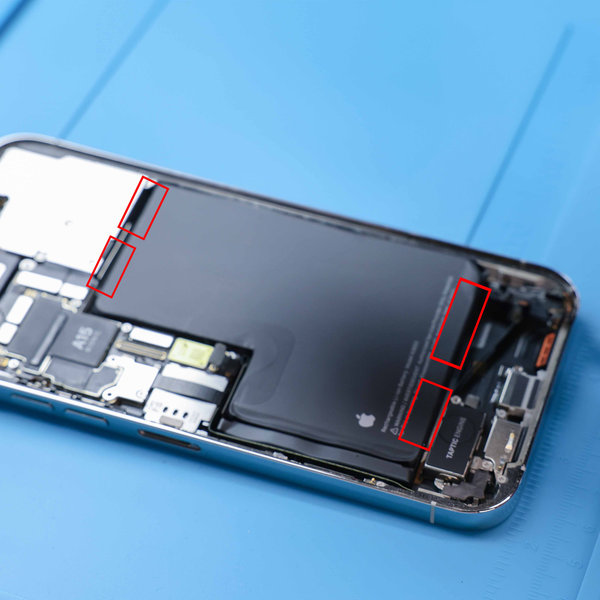

Čtyři lepící pásky typu stretch-release drží baterii na zadním krytu – dvě na spodním okraji a dvě na horním okraji baterie.

Každá páska má na konci černou úchytku, která je lehce přilepená k okraji baterie.

V následujících krocích budete táhnout za každou úchytku, aby se páska pomalu natáhla pod baterií.

Tyto lepicí pásky typu „command-strip“ ztrácejí při natažení svoji lepivost, což umožňuje snadné vyjmutí baterie.

Pokud se pásky náhodou přetrhnou, neznepokojujte se – jedná se o běžný jev. Dále naleznete tipy, jak postupovat při přetržených páskách.

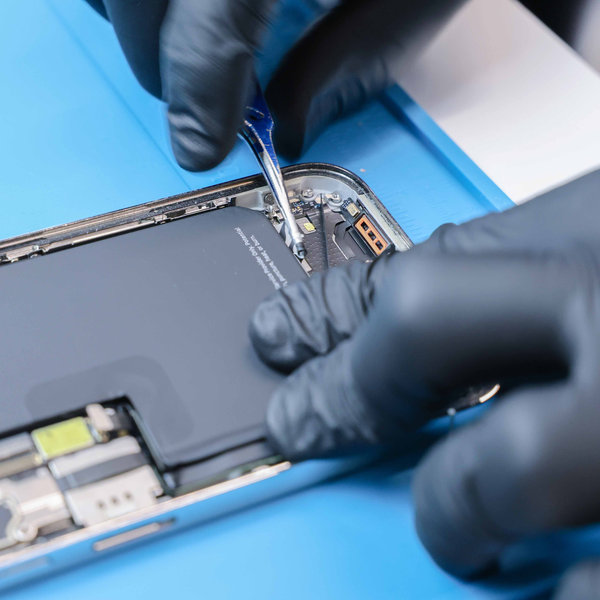

Vytáhněte jednu z lepicích pásků zpod baterie, dokud ji nebudete moci uchopit pinzetou, prsty nebo omotat kolem nástroje.

Držte telefon stabilně za okraje rámu – vyhněte se přitlačování na baterii.

Pásku táhněte pomalu, rovnoměrně a v nízkém úhlu, bez tahání přes ostatní komponenty.

Pokračujte v tažení, opětovném uchopení nebo omotávání kolem nástroje podle potřeby, dokud se páska zcela neuvolní zpod baterie.

Pokud se páska přetrhne, zkuste ji znovu zachytit. Pokud ji nemůžete uchopit zpod baterie, pokračujte dalším krokem.

Tento postup zopakujte iu zbývajících tří lepicích pásk.

Pokud se vám podařilo odstranit všechny čtyři lepící pásky typu stretch-release, můžete přistoupit k vyjmutí baterie!

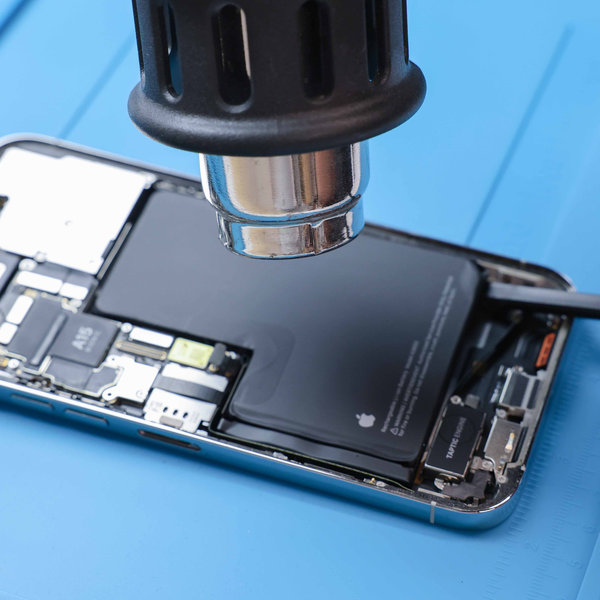

Pokud ne, zkuste baterii mírně nahřát, aby se lepidlo změkčilo.

Pokud to nepomůže, postupujte podle následujících kroků k rozpuštění lepidla pomocí isopropylalkoholu a plastové karty.

Pokud zůstane jedna z horních pásků, nadzvedněte horní okraj telefonu.

Zůstane-li některá ze spodních pásků, nadzvedněte levý okraj telefonu (kde se nacházejí tlačítka hlasitosti).

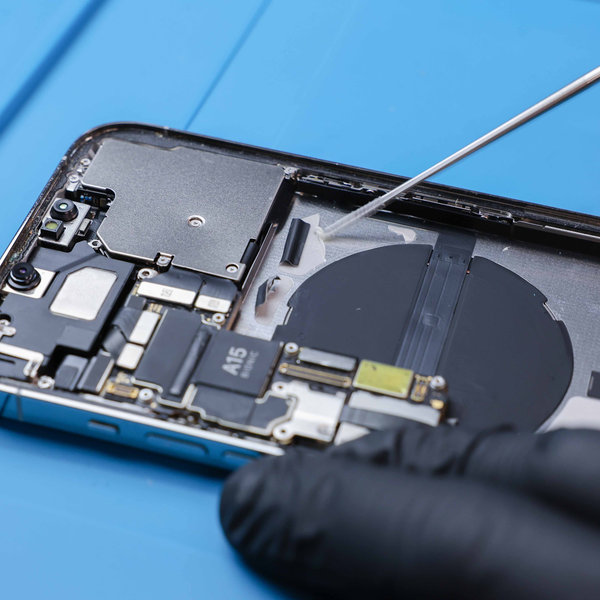

Naneste několik kapek vysoce koncentrovaného isopropylalkoholu (minimálně 90 %) podél nadzvednutého okraje baterie.

Nechte jednu minutu, aby isopropylalkohol pronikl pod baterii a změkčil lepidlo.

Vyhněte se ohýbání nebo překládání baterie. Pokud je lepidlo odolné, přidejte ještě několik kapek isopropylalkoholu a zkuste to znovu.

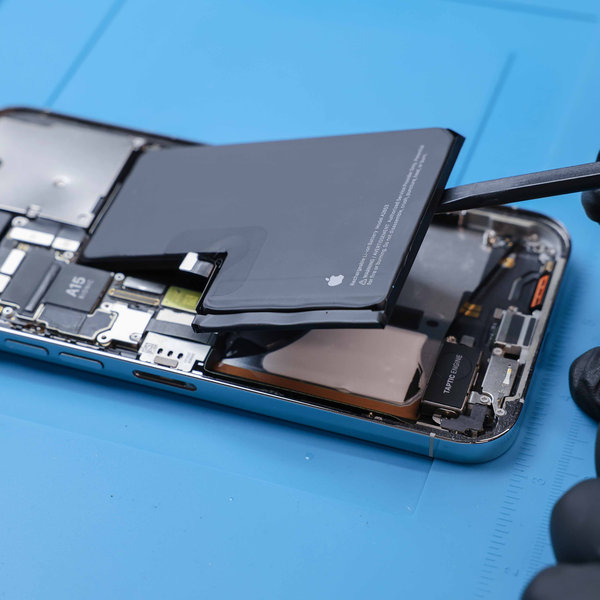

Zasuňte úzký konec spudgeru nebo plastové karty mezi spodní okraj baterie a rám.

Dávejte pozor, abyste nepoškrábali rám pod baterií – bezdrátová nabíjecí cívka je odkryta blízko středu.

Opatrně nadzvedněte baterii, dokud se lepidlo zcela neuvolní.

V závislosti na pevnosti lepidla může tento proces vyžadovat trpělivost.

Vyvíjejte rovnoměrný tlak až jednu minutu, aby se lepidlo uvolnilo.

Odstraňte starou baterii.

Vyčistěte rám pomocí isopropylalkoholu a spudgeru nebo bezprašného či mikrovláknového hadříku.

Před nanesením lepidla dočasně připojte novou baterii a umístěte ji na místo, abyste se ujistili, že správně sedí a kabel dosáhne k zásuvce na základní desce.

Následně baterii opět odpojte.

Odstraňte malé části modré fólie, které zakrývají ploché konce nových lepicích pásek typu stretch-release.

Celou modrou fólii zatím neodstraňujte.

Opatrně zarovnejte části s odstraněnou fólií s horním okrajem baterie na její přední straně a jemně je přitlačte na místo.

Tyto části budou sloužit jako pásky, které jste při odstraňování vytáhli z horní části staré baterie.

Položte baterii na rovný povrch a začněte odstraňovat zbytek modré fólie, počínaje na druhé straně lepicí pásky typu stretch-release.

Pokud máte problém s oddělením okraje modré fólie od lepidla, použijte pinzetu.

Jemně prstem rozviňte lepidlo na povrch baterie přes horní okraj a položte jej naplocho na zadní stranu baterie.

Lepidlo netahejte ani nenapínejte.

Pásky pevně přitlačte, aby správně přilnuly k zadní straně baterie.

Nakonec vložte baterii zpět do telefonu stejně, jako byla původní.

Jemně odstraňte zbylý kus fólie, aby se zcela odkryla strana lepicí pásky, která se přilepí k přihrádce baterie.

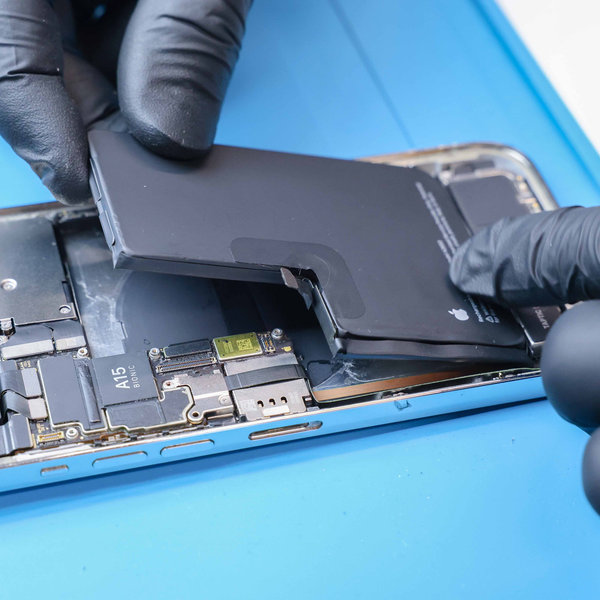

Vložte baterii do její přihrádky a lehce ji přitlačte do zařízení.

Připojte bateriový kabel do jeho zásuvky na základní desce.

Doporučuje se v tomto bodě otestovat opravu s novou baterií na místě, dokud zadní sklo telefonu ještě není utěsněno.

Dočasně znovu připojte všechny komponenty zadního skla, zapněte telefon a ujistěte se, že funguje bez problémů.

Potom jej opět vypněte, odpojte komponenty zadního skla a pokračujte v opětovné montáži.

Odstraňte veškeré staré lepidlo displeje po obvodu krytu iPhonu pomocí spudgeru nebo pinzety.

Ujistěte se, že odstraníte i zbývající malé kousky lepidla hrotem spudgeru.

Dávejte pozor, abyste při práci kolem rámu nepoškodili žádné pružinové kontakty.

Použijte bezprašný hadřík (nebo kávový filtr) s trochou isopropylalkoholu a vyčistěte oblasti krytu a zadního displeje, kde jste odstranili staré lepidlo.

Tímto způsobem odstraníte zbývající zbytky lepidla a připravíte povrch na nové lepidlo.

Pro dosažení nejlepších výsledků veďte hadřík jedním směrem, ne tam a zpět.

Naneste nové lepidlo po okrajích iPhonu.

Znovu připojte všechny komponenty sestavy displeje opačným postupem.

Nové lepidlo zajistí odolnost iPhonu vůči vodě a prachu.

Upozornění: Před nasazením nového displeje na iPhone nezapomeňte odstranit ochrannou fólii.

Buďte přesní při nanášení nového lepidla. Nesprávná instalace může způsobit, že iPhone nebude vodotěsný a zvýší se pravděpodobnost vniknutí prachu nebo vlhkosti.

Nainstalujte nový LCD displej a namontujte sestavu reproduktoru + sestavu senzoru na nový LCD displej.

Zkontrolujte telefon, zda v těle nezůstaly volné šrouby nebo malé součástky, a odstraňte je.

Při opětovné montáži iPhonu do původního stavu postupujte podle těchto pokynů v opačném pořadí od kroku 9.

Po dokončení montáže proveďte nucený restart. Může to pomoci předejít případným problémům.
