Výměna LCD displeje na iPhone 13 Pro Max

Před zahájením je třeba vybít iPhone pod 25%, protože nabitá Li-ion baterie se může při náhodném poškození vznítit nebo explodovat.

• Vypněte iPhone.

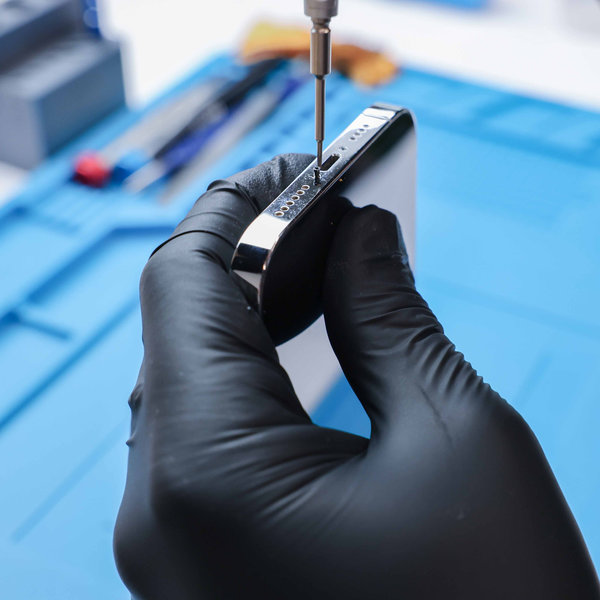

• Na spodním okraji iPhonu odšroubujte dva 6,8 mm dlouhé pentalobe šrouby pomocí šroubováku Pentalobe PL1 (0,8 mm).

Otevřením iPhonu přerušíte jeho vodotěsné těsnění, proto mějte připravené nové těsnění ještě před začátkem tohoto kroku. Bez nového těsnění nebude váš iPhone vodotěsný.

A) Zahřátí telefonu

1. Doporučuje se nosit ochranné ESD rukavice.

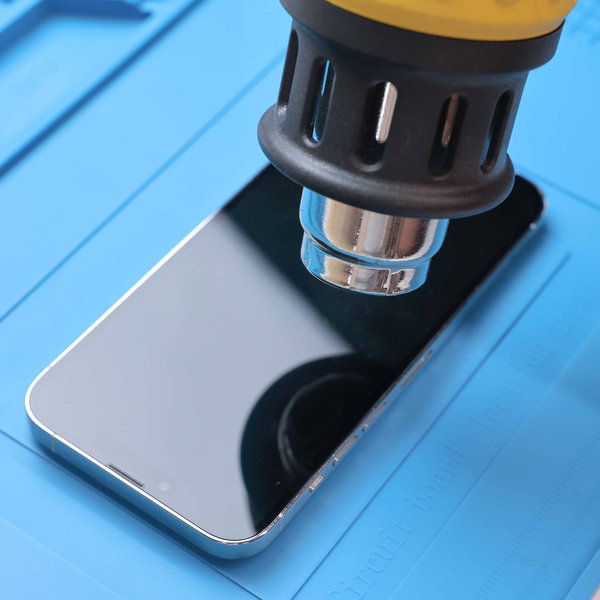

2. Pomocí horkovzdušné pistole nebo fénu zahřejte celou spodní stranu iPhonu přibližně 2 minuty, abyste dosáhli teploty kolem 80 °C (176 °F), nebo dokud nebude kvůli vysoké teplotě obtížné udržet ruku na telefonu.

Zahřátí telefonu pomáhá změkčit lepidlo mezi displejem a rámem, což usnadní jeho otevření.

Poznámka: Displej spojují s telefonem dva křehké kabely – jeden se nachází mírně nad přepínačem tichého režimu a druhý přibližně v polovině mezi tlačítkem snížení hlasitosti a spodním okrajem telefonu.

Po obvodu telefonu se nachází několik pružinových kontaktů.

Postupujte opatrně a nezasouvejte trsátko hlouběji, než je doporučeno, abyste tyto kontakty neohnuli.



B) Otevření displeje

Displej lze otevřít dvěma způsoby: prvním způsobem je použití přísavky a druhým je použití upevňovacího nástroje, který je bezpečnější.

V tomto návodu budeme postupovat pomocí přísavky.

Umístění přísavky

• Přichyťte přísavku ke spodnímu okraji telefonu, mimo samotného skleněného okraje. Pevně ​​uchopte iPhone a rovnoměrným, pevným tahem zatáhněte za přísavku, abyste vytvořili malou mezeru mezi rámem a displejem.
• Používáte-li jednu přísavku, umístěte ji na spodní okraj telefonu, mimo skleněný okraj. Pevně ​​uchopte iPhone a rovnoměrným, pevným tahem zatáhněte za přísavku, abyste vytvořili malou mezeru mezi rámem a displejem.
• Po oddálení displeje přibližně o 3 mm od rámu vložte do mezery trsátko nebo kartu.

Lepidlo, které drží displej na místě, je velmi silné. Proto vytvoření počáteční mezery vyžaduje značnou sílu. Pokud máte potíže, znovu zahřejte spodní okraj a jemně posouvejte displej nahoru a dolů, abyste lepidlo oslabili, dokud nevznikne dostatečná mezera pro vložení karty.

• Pohybujte trsátkem tam a zpět podél spodního okraje, abyste uvolnili lepidlo.
• Nechte trsátko zasunuté v pravém dolním rohu, aby se lepidlo znovu nepřilepilo.



C) Zahřátí pravého okraje

Pomocí horkovzdušné pistole nebo fénu zahřejte pravý okraj iPhonu (okraj s tlačítkem napájení) po dobu 90 sekund nebo dokud nebude displej příliš horký na dotek.



D) Uvolnění pravého klipu a oddělení lepidla (pravá strana iPhonu)

Nezasunujte trsátko podél pravého okraje hlouběji než 5 mm.

• Jemně veďte trsátko kolem pravého dolního rohu displeje směrem k tlačítku napájení, dokud nenarazíte na odpor klipu, který drží displej na místě.
• Nastavte orientaci trsátka tak, aby byla jeho plochá hrana umístěna pod displejem.
• Otočením trsátka zvětšete mezeru mezi displejem a rámem, dokud se pravý klip neuvolní.
• Zasuňte druhé trsátko napravo od toho prvního.
• První trsátko přesuňte zpět do pravého dolního rohu displeje.
• Druhým trsátkem přejděte až k pravému hornímu rohu displeje, abyste uvolnili lepidlo.
• Postupujte opatrně a nezasunujte trsátko nebo kartu více než 3 mm, abyste předešli poškození vnitřních součástek.
• Před pokračováním nechte trsátko nebo kartu zasunutou v pravém horním rohu.



E) Zahřátí horního okraje

Pomocí horkovzdušné pistole nebo fénu zahřejte horní okraj iPhone po dobu 90 sekund nebo dokud nebude displej příliš horký na dotek.



F) Oddělení lepidla a uvolnění levého horního klipu

Vložte třetí trsátko do pravého horního rohu, těsně nad předchozí pero.
Nezasunujte trsátko nebo kartu podél horního okraje hlouběji než 3 mm, protože byste mohli poškodit vnitřní součástky.

Veďte trsátko kolem pravého horního rohu a podél horního okraje, abyste uvolnili dva klipy a lepidlo, které drží displej na místě.
Otočte trsátko tak, aby se jeho plochá hrana dostala pod displej.
Pootočením trsátka uvolněte levý horní klip displeje.
Posuňte trsátko až do levého horního rohu.



G) Zahřátí levého okraje

Pomocí horkovzdušné pistole nebo fénu zahřejte levý okraj iPhonu po dobu 90 sekund nebo dokud nebude displej příliš horký na dotek.



H) Uvolnění levých klipů a oddělení lepidla (levá strana iPhonu)

Postupujte opatrně a nezasunujte trsátko podél levého okraje hlouběji než 2 mm, abyste nepoškodili dva kabely spojující displej s telefonem.
Otočte trsátko kolem levého horního rohu displeje.
Veďte trsátko směrem k levému dolnímu rohu displeje, abyste uvolnili lepidlo.
Pokud máte problém uvolnit lepidlo, znovu zahřejte levý okraj.

Opatrně otevřete displej směrem doleva od těla telefonu.

Pokud se displej zdá být zaseknutý, znovu zkontrolujte všechny okraje, zda někde nezůstalo lepidlo nebo nezapadl klip.

Podepřete displej o krabici nebo podobný předmět, abyste nezatěžovali kabely.

Nepokoušejte se displej zcela oddělit, jelikož je stále připojen několika křehkými plochými kabely k základní desce iPhonu.

Varování: Pokud je baterie poškozena, okamžitě přerušte opravu. Nevystavujte se riziku.

Při zpětném skládání iPhonu nasaďte displej zpět na své místo. Zarovnejte klipy na horním okraji a před zaklapnutím zbytku displeje jemně zatlačte horní okraj do správné polohy. Pokud nezacvakne snadno, zkontrolujte stav klipů po obvodu displeje a ujistěte se, že nejsou ohnuté.

Použijte tříbodový šroubovák Y000 k uvolnění šroubů, které drží kryt baterie na místě:

• Tři šrouby o délce 1,3 mm

Pomocí pinzety nebo nehtu nadzvedněte kryt a odstraňte jej.

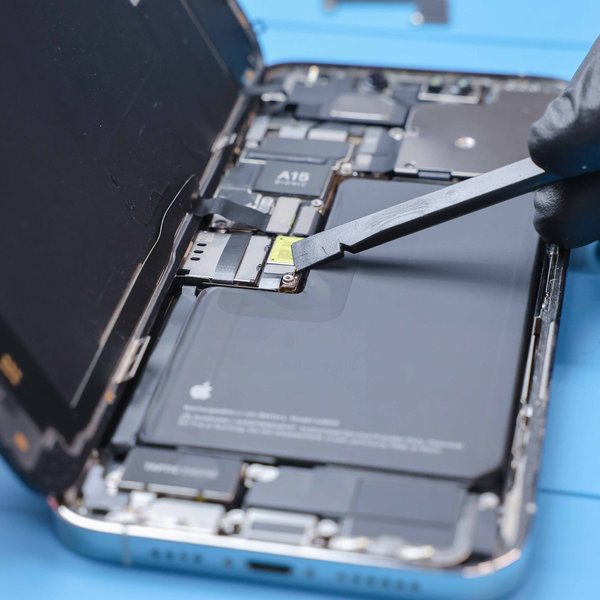

Použijte špičatý konec nástroje spudger k nadzvednutí a odpojení tlakového konektoru baterie.

Při zpětném připojování tlakového konektoru jej zarovnejte se zásuvkou a jemně přitlačte nejprve jednu stranu, dokud nezapadne, poté stejný postup zopakujte na druhé straně. Ujistěte se, že konektor sedí rovně, protože izolační guma kolem zásuvky může bránit úplnému spojení.

Při opětovném skládání telefonu je toto vhodný moment pro otestování nového displeje, abyste se ujistili, že funguje správně ještě před jeho uzavřením.

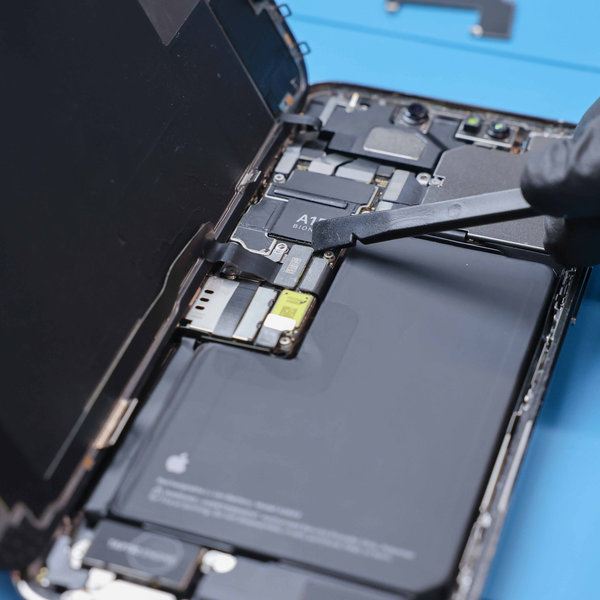

Použijte ostrou špičku nástroje spudger pro jemné nadzvednutí a odpojení tlakového konektoru displeje.

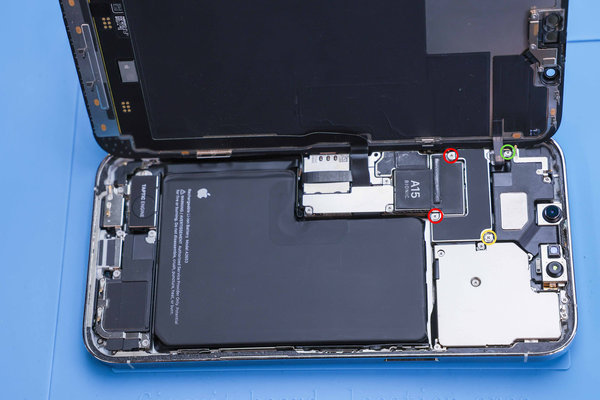

Pomocí šroubováku Y000 odstraňte dva 1,1 mm šrouby, které upevňují kryt.
Následně pomocí křížového šroubováku odstraňte zbylé dva šrouby z krytu konektoru předního senzoru:

• Jeden šroub o délce 1,5 mm
• Jeden šroub o délce 1,8 mm

Pomocí pinzety vyjměte kryt konektoru předního senzoru.

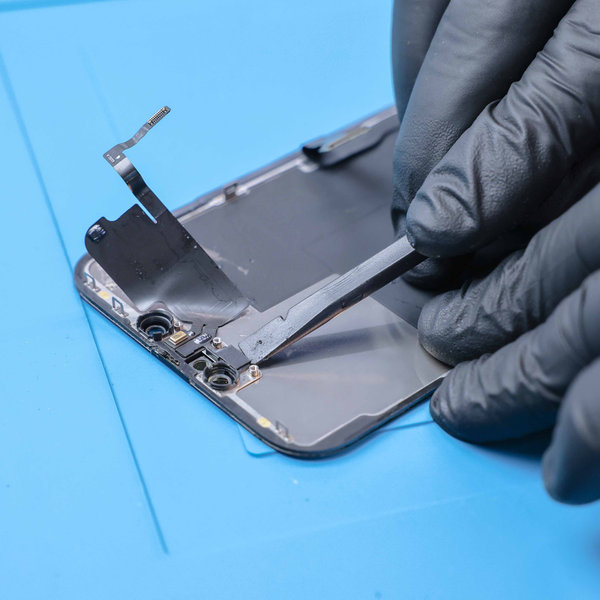

Použijte špičatý konec nástroje spudger k odpojení konektoru kabelu přední senzorové sestavy.

Odstraňte displej a položte jej na čistý, rovný povrch.

Varování: Nedotýkejte se TrueDepth kamery, uzemňovacích pružin ani jejich blízkého okolí.

Postupujte opatrně, abyste při čištění rámu nepoškodili žádné pružinové kontakty.

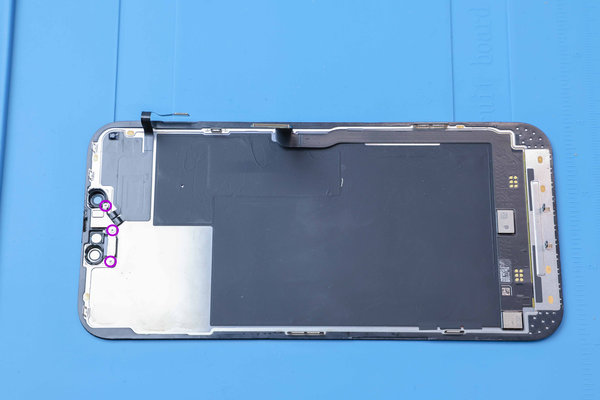

Pomocí šroubováku Y000 odšroubujte tři 1,4 mm šrouby, které drží držák předního senzoru.

Pomocí pinzety nebo prstů odstraňte držák přední senzorové sestavy.

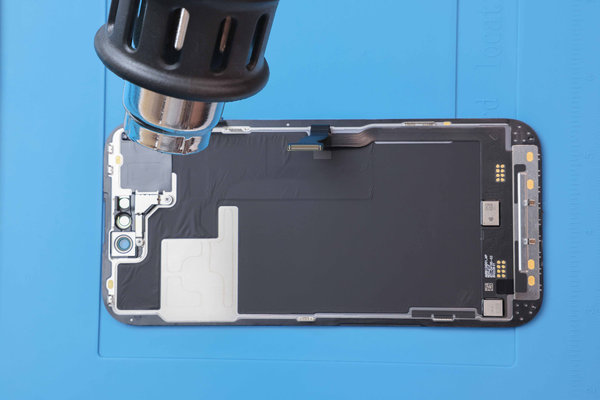

Použijte horkovzdušnou pistoli, fén nebo vyhřívací podložku a zahřejte horní okraj displeje. Dávejte však pozor, abyste jej nepřehřáli – displej je citlivý na tepelné poškození.

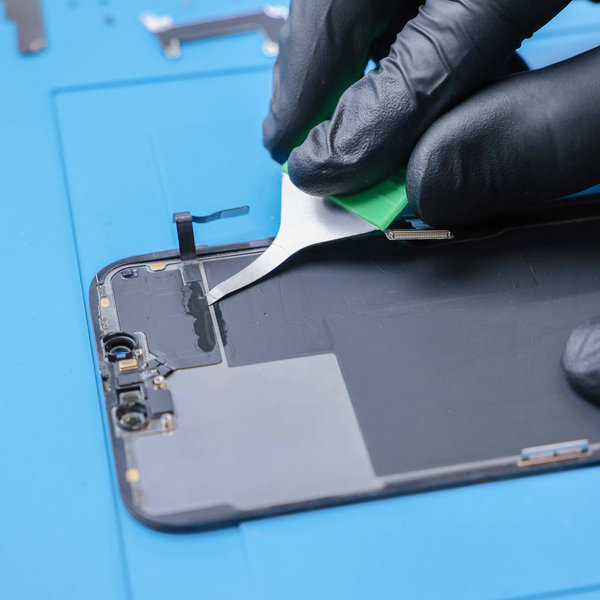

Opatrně zasuňte trstátko pod sestavu mikrofonu v oblasti u kovového obdélníku.

K uvolnění lepidla, které drží sestavu, můžete použít isopropylalkohol.

Jemně posunujte trsátko kolem okrajů mikrofonu, abyste uvolnili lepidlo.

Vložte trsátko mezi proximity senzor a jeho drážku na displeji.

Jemně nadzvedněte pomocí trsátka, abyste proximity senzor oddělili od displeje.

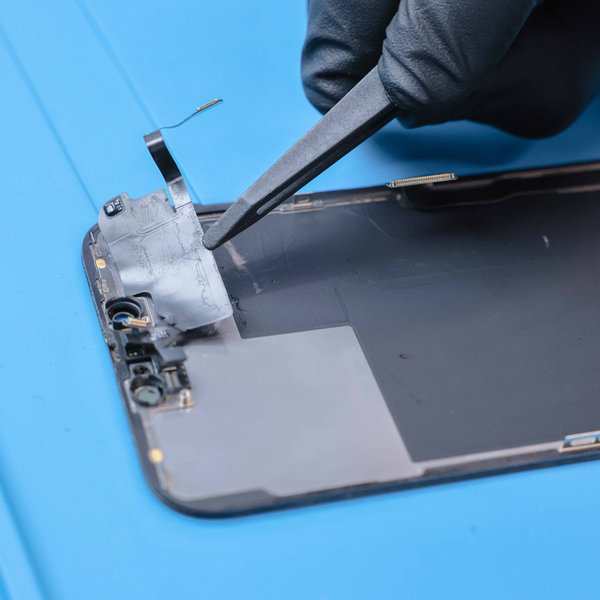

Použijte širší konec nástroje spudger k nadzvednutí sestavy od displeje.

Pokud lepidlo vychladlo, před pokračováním zahřejte sestavu horkovzdušnou pistolí nebo fénem přibližně jednu minutu.

Potom zasuňte trsátko pod levou stranu přední senzorové sestavy.

Opatrně posouvejte nástroj pod sestavou, abyste ji oddělili od rámu.

Trocha isopropylalkoholu pod sestavou může pomoci uvolnit lepidlo.

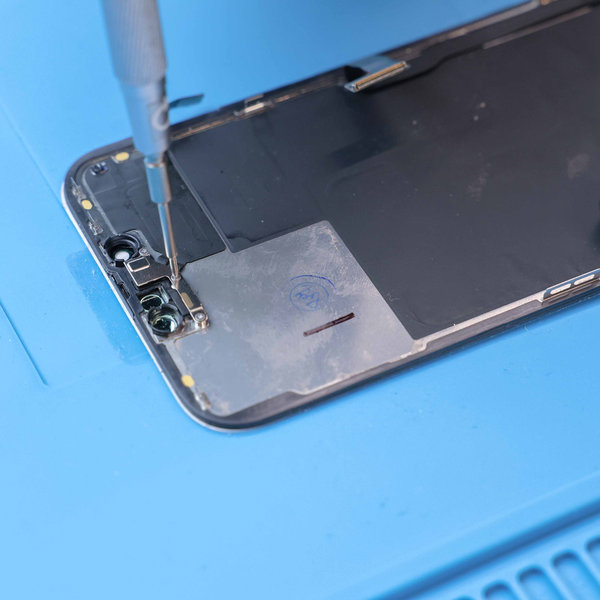

Připojte senzor do jeho určené pozice v novém displeji, abyste si usnadnili zarovnání hlavní části sestavy.

Potom pomocí oboustranné lepicí pásky opět připevněte všechny části sestavy, které ztratily své lepící vlastnosti.

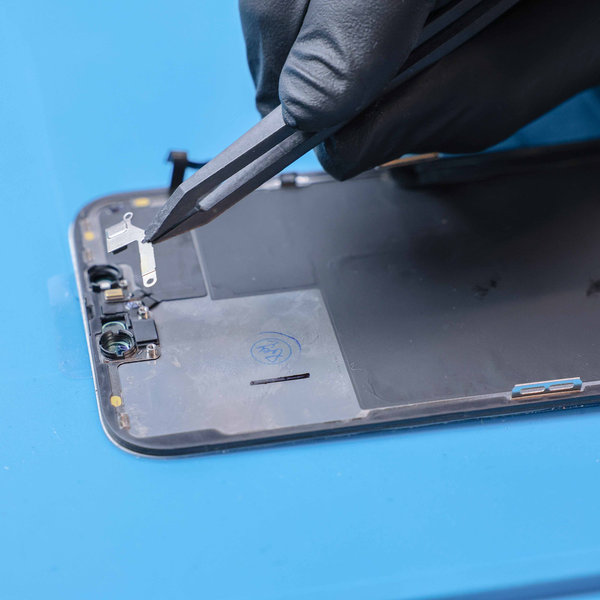

Umístěte držák zpět na jeho místo na novém displeji a zašroubujte šrouby, které jej drží na místě.

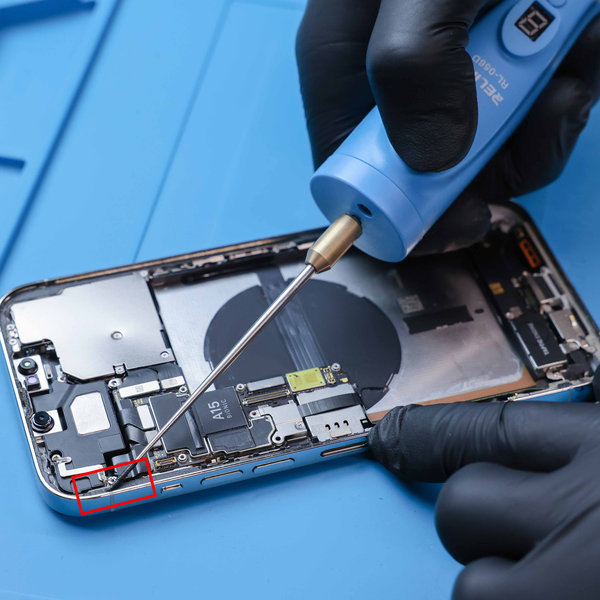

Odstraňte veškeré staré lepidlo po obvodu krytu vašeho iPhonu pomocí nástroje spudger nebo pinzety.

Zbylé malé kousky lepidla odstraňte pomocí špičky nástroje spudger.

Dávejte pozor, abyste při čištění rámu nepoškodili žádné pružinové kontakty.

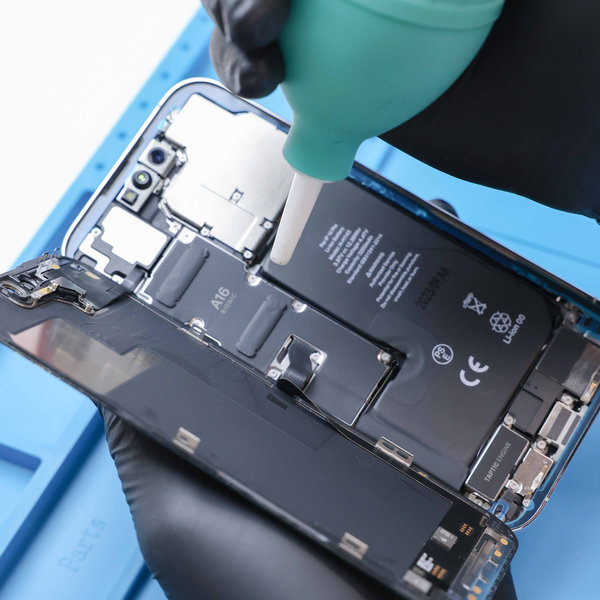

Pomocí hadříku, který nepouští vlákna (nebo kávového filtru), navlhčeného malým množstvím isopropylalkoholu, očistěte místa na krytu a zadní straně displeje, kde jste odstranili staré lepidlo.

Tímto způsobem odstraníte zbytky lepidla a připravíte povrch pro aplikaci nového lepidla.

Pro nejlepší výsledek utírejte povrch jedním směrem, ne tam a zpět.

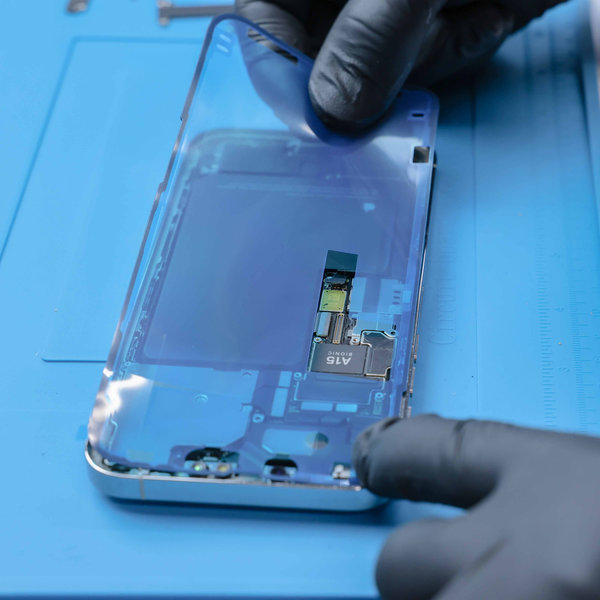

Naneste nové lepidlo kolem okrajů iPhonu.

Znovu připojte všechny součástky displejové sestavy opačným postupem.

Nové lepidlo zajistí odolnost iPhonu vůči vodě a prachu.

Varování: Před nasazením nového displeje na iPhone nezapomeňte odstranit ochrannou fólii.

Při aplikaci nového lepidla buďte přesní. Nesprávná instalace může způsobit, že váš iPhone nebude vodotěsný a zvýší se riziko vniknutí prachu nebo vlhkosti.

Nainstalujte nový LCD displej a namontujte sestavu sluchátka + senzorů na nový displej.

Zkontrolujte také telefon, zda se uvnitř nenacházejí volné šrouby nebo malé součástky, a odstraňte je.

Při opětovném skládání iPhonu do původního stavu postupujte podle těchto pokynů v opačném pořadí od kroku 9.

Po složení telefonu proveďte nucený restart. Může to pomoci předejít případným problémům.
