Výměna baterie iPhone 14 Pro

Při otevírání displeje iPhonu dávejte pozor na kontakt s tekutinami. Před pokračováním se ujistěte, že máte připravena náhradní těsnění.

• Před demontáží vypněte iPhone a přelepte všechny praskliny páskou.

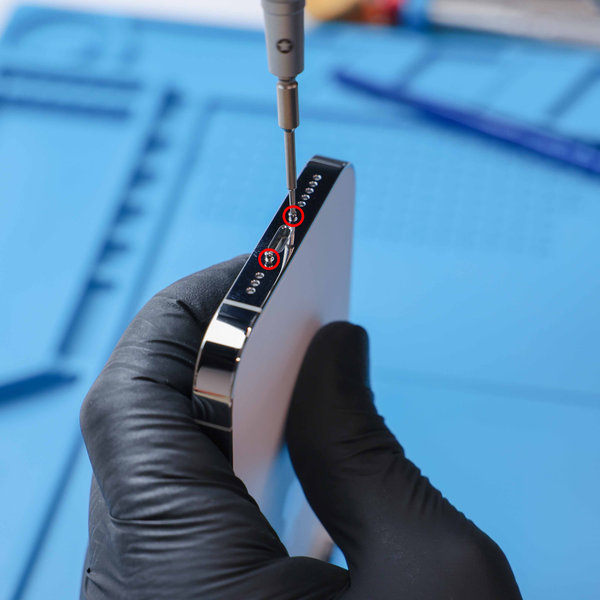

• Odstraňte dva 6,8 mm dlouhé šrouby P2 s pětiúhelníkovým úhlem na spodním okraji iPhonu.

A) Zahřívání telefonu

1. Doporučuje se nosit ochranné rukavice ESD.

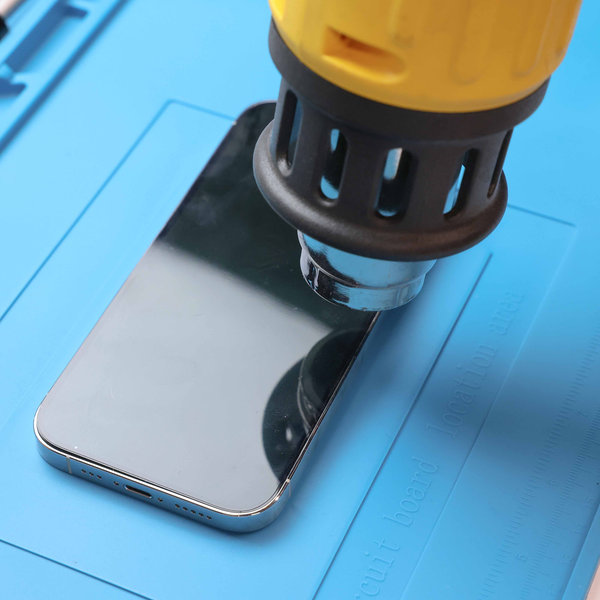

2. Pomocí fénu nebo horkovzdušné pistole zahřívejte celý obvod displeje přibližně 3 minuty, aby se dosáhlo teploty přibližně 80 °C (176 °F), nebo dokud nebude obtížné udržet ruku na telefonu kvůli vysoké teplotě.

Zahřívání telefonu pomáhá změkčit lepidlo mezi displejem a rámem telefonu, což usnadňuje jeho otevírání.

Podél levého okraje iPhonu jsou ohebné kabely. Nevkládejte trsátko ani kartu do této strany!



B) Otevření displeje

Displej lze otevřít dvěma různými způsoby: Prvním způsobem je použití přísavky a druhým způsobem je použití zajišťovacího nástroje, který je bezpečnější.

V této příručce budeme postupovat podle použití přísavky.



Umístění přísavky

• Umístěte přísavky blízko spodního okraje iPhonu, jednu na přední a druhou na zadní stranu, a jemně je zatlačte na místo.
• Pokud používáte jednu přísavku, připevněte ji ke spodnímu okraji telefonu a vyhněte se okraji samotného skla.
• Bezpečně držte iPhone a pevným, stálým tlakem potáhněte přísavku, abyste vytvořili mírnou mezeru mezi rámem a displejem.
• Po oddělení displeje přibližně 3 mm od rámu vložte do mezery trsátko nebo kartu.

Lepidlo, které drží displej na místě, je velmi silné. Proto vytvoření této počáteční mezery vyžaduje značnou sílu. Pokud narazíte na potíže, znovu zahřejte spodní okraj a jemně posunujte displej nahoru a dolů, abyste lepidlo oslabili, dokud nevytvoříte mezeru dostatečně velkou pro vložení karty.



C) Zahřívání pravého okraje

Pomocí fénu nebo horkovzdušné pistole zahřívejte pravý okraj iPhonu (okraj s tlačítkem napájení) 90 sekund nebo dokud se obrazovka nezahřeje příliš na dotek.



D) Oddělení lepidla (pravá strana iPhonu)

Posuňte trsátko nebo kartu z pravého dolního rohu nahoru do pravého horního rohu a oddělte lepidlo.

Nevkládejte trsátko nebo kartu více než 3 mm, protože byste mohli poškodit vnitřní komponenty.

Než budete pokračovat, nechte trsátko nebo kartu v pravém horním rohu.

Pomocí fénu nebo horkovzdušné pistole nahřívejte horní okraj iPhonu 90 sekund nebo dokud se obrazovka příliš neohřeje na dotek.

Posuňte trsátko nebo kartu kolem pravého horního rohu iPhonu, abyste oddělili vrchní lepidlo.

Než budete pokračovat, nechte trsátko nebo kartu v levém horním rohu.



E) Zahřívání levého okraje

Pomocí fénu nebo horkovzdušné pistole zahřívejte levý okraj iPhone 90 sekund nebo dokud se obrazovka nestane příliš horkou na dotek.



F) Oddělení lepidla (levá strana iPhonu)

Vložte druhé trsátko nebo kartu do levého dolního rohu iPhonu.

Posuňte trsátko nebo kartu podél celého okraje, dokud se neuvolní klipy držící displej. Dávejte si velký pozor na ohebné kabely umístěné na této straně displeje.

Pokud máte problém s oddělením lepidla, znovu nahřejte levý okraj.

Odpojte přísavku od obrazovky.

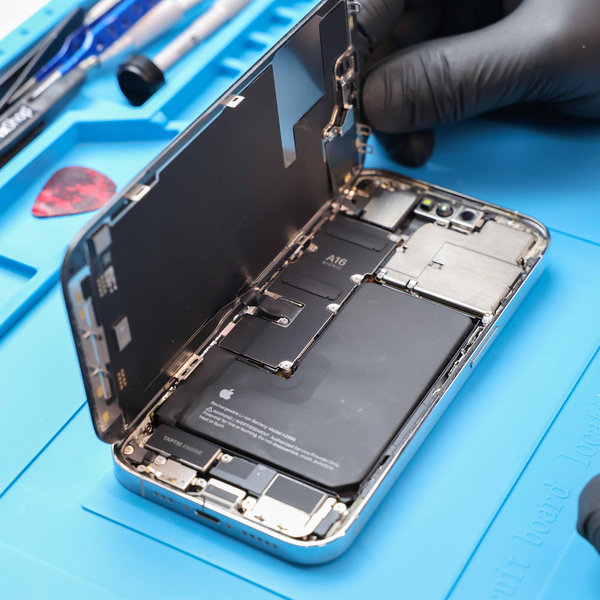

Otočte iPhone tak, aby pravý okraj směřoval k vám. Otevřete iPhone zvednutím obrazovky z pravé strany, jako kdybyste otevírali obal knihy.

Opřete obrazovku o stabilní předmět, aby zůstala ve svislé poloze během práce s telefonem.

Při opětovné montáži umístěte obrazovku na místo a zarovnejte klipsy podél horního okraje. Před upevněním zbytku obrazovky jemně zatlačte horní okraj na místo.

Pokud nezacvakne hladce na místo, zkontrolujte klipsy po obvodu obrazovky, abyste se ujistili, že nejsou ohnuté.

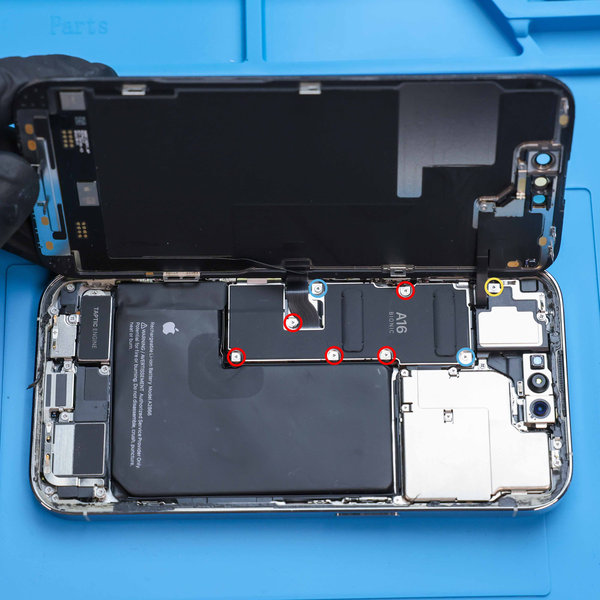

Pomocí šroubováku Y000 odstraňte 8 šroubů, které upevňují kryty konektorů baterie.

• Pět šroubů o délce 1,3 mm
• Dva šrouby o délce 1,6 mm
• Jeden šroub o délce 1,9 mm

V této fázi opětovné montáže se doporučuje zapnout iPhone a před zalepením obrazovky otestovat všechny funkce.

Před obnovením práce se ujistěte, že jste jej úplně vypnuli.

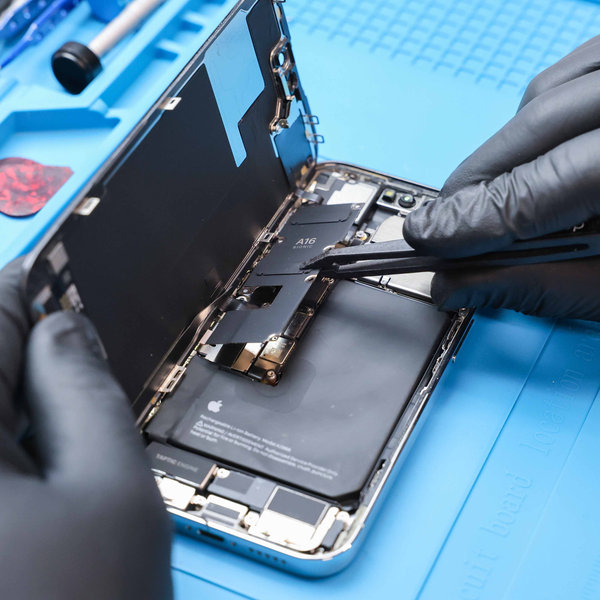

Uchopte kryt konektoru pinzetou a opatrně jej posuňte dolů, abyste jej odstranili.

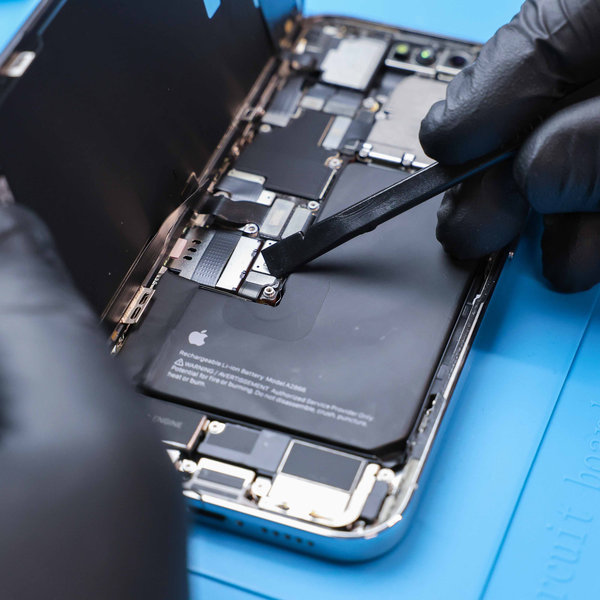

Pomocí špičatého konce spudgeru odpojte kabel baterie jemným vypáčením konektoru přímo nahoru ze zásuvky.

Nepoškozujte černé silikonové těsnění kolem tohoto a dalších konektorů na desce, protože tato těsnění poskytují dodatečnou ochranu před vodou a prachem.

Mírně ohněte konektor směrem od základní desky, abyste předešli jeho náhodnému opětovnému připojení a napájení telefonu během opravy.

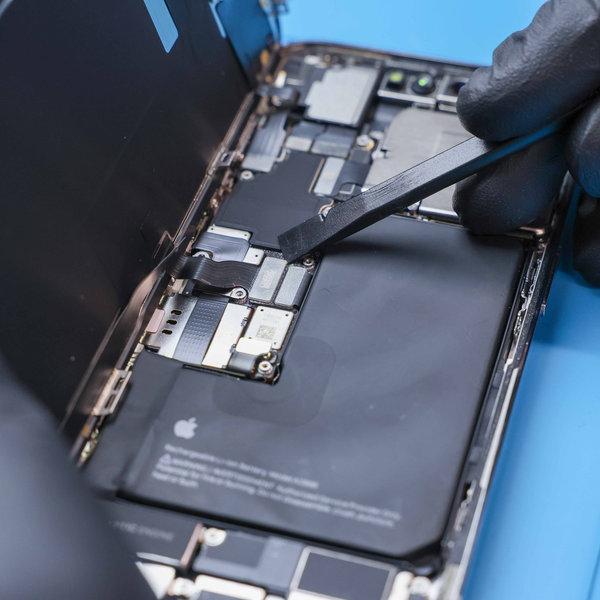

Pomocí špičatého konce spudgeru odpojte první kabel displeje vypáčením konektoru přímo nahoru ze zásuvky.

Zopakujte postup s druhým.

Po vyčištění oblasti isopropylalkoholem naneste nové lepidlo.

Odstraňte čtyři 1,5 mm dlouhé šrouby, které upevňují reproduktor.

Pomocí plochého konce spudgeru vypačte a uvolněte reproduktor ze zařízení.

Uchopte reproduktor pinzetou.

Pokud váš nový díl neobsahuje plastový pásek na vrchu zařízení Taptic Engine, budete jej muset přesunout na náhradní díl.

Opatrně odlepte lepicí pásek z zařízení Taptic Engine pomocí prstů nebo pinzety.

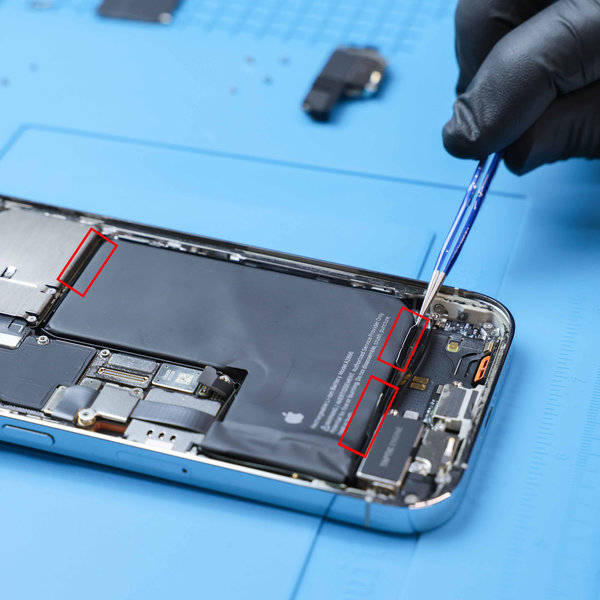

Baterie je připevněna k zadní části pouzdra třemi samolepícími pásky: dvěma na spodním okraji a jedním na horním okraji.

Každý pásek má černé úchytky, které jsou jemně připevněny k okraji baterie.

V dalších krocích potáhnete za jednotlivé úchytky, abyste postupně natáhli lepidlo pod baterií. Tyto samolepící pásky, podobně jako kontrolní pásky, ztrácejí při natažení svoji lepivost, což umožňuje snadné vyjmutí baterie.

Pokud se některé pásky zlomí, zachovejte klid – nemusí vždy fungovat dokonale. Pokračujte ve čtení, kde najdete pokyny pro manipulaci s rozbitými pásky.

Držte telefon pevně za boky.

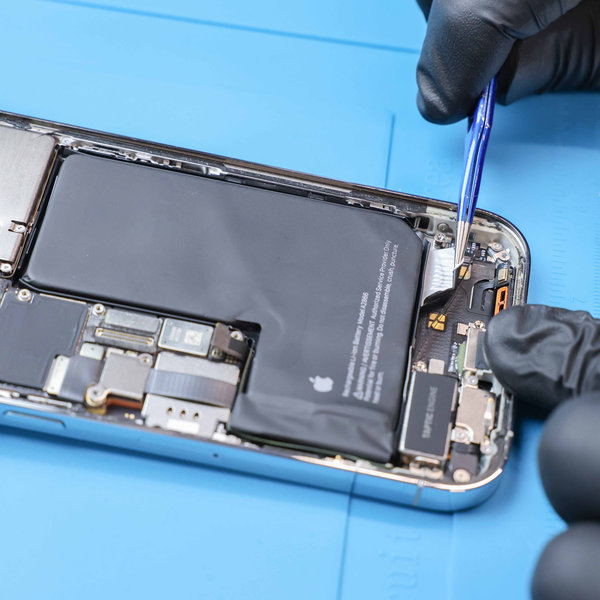

Uchopte první úchytku prstem nebo použijte spudger a pomalu ji táhněte směrem dolů z baterie.

Buďte opatrní, protože jste nyní blízko baterie a jakékoli poškození může způsobit únik nebezpečných chemikálií nebo dokonce výbuch, proto na baterii netlačte ani do ní nepíchejte žádnými nástroji.

Udržujte proužek s úchytkou plochý, nepomačkaný a pod malým úhlem. Buďte trpěliví, protože jeho natažení může chvíli trvat.

Uchopte druhou úchytku a postup zopakujte.

Pokud se některá z lepivých pásků odlomí pod baterií a nedá se vyjmout, použijte pinzetu a otevírací nástroj pro jeho odlepení.

Velmi pomalu ji zatáhněte.

Pokud se vám to nepodařilo, baterie je přilepená, ale opět nepropadejte panice.

Použijte několik kapek isopropylalkoholu kolem roztržených lepivých pásků a chvíli počkejte, než se lepidlo oslabí.

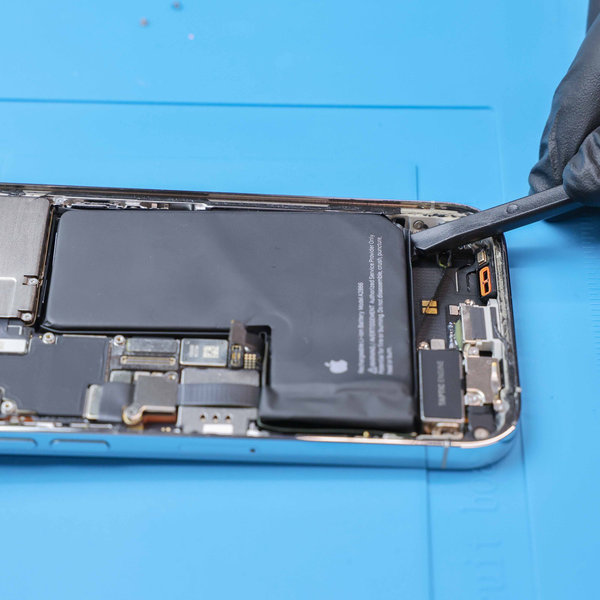

Potom pomocí plochého konce spudgeru zvedněte baterii.

Po vyjmutí baterie zkontrolujte, zda v telefonu nezůstal nějaký alkoholový roztok, a před vložením nové baterie jej otřete dosucha.

Za žádných okolností neinstalujte poškozenou nebo deformovanou baterii.

Po opětovné montáži proveďte nucený start.

Opatrně odstraňte zbylý kousek fólie, abyste zcela odkryli stranu lepidla baterie, která se přilepí k prostoru pro baterii.

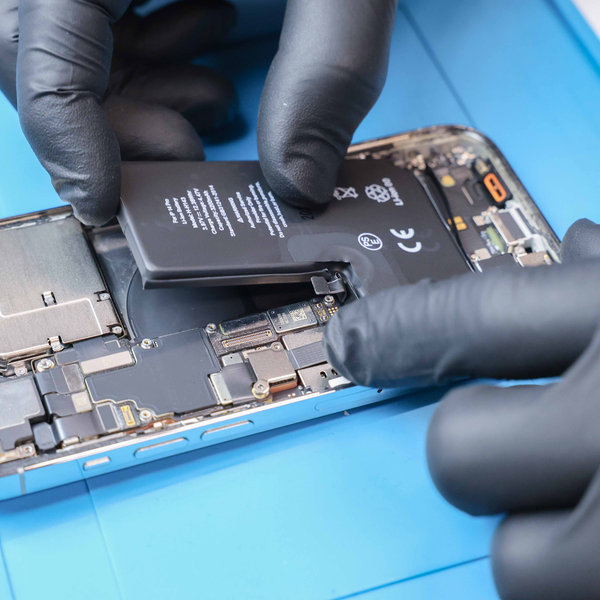

Vložte baterii do jejího prostoru a jemně ji zatlačte do zařízení.

Připojte kabel baterie k její zásuvce na základní desce.

V tomto bodě se doporučuje otestovat opravu s novou baterií na místě, dokud zadní sklo telefonu ještě není utěsněno.

Dočasně připojte všechny komponenty zadního skla, zapněte telefon a ujistěte se, že funguje bez problémů.

Znovu jej vypněte, odpojte komponenty zadního skla a pokračujte v opětovné montáži.

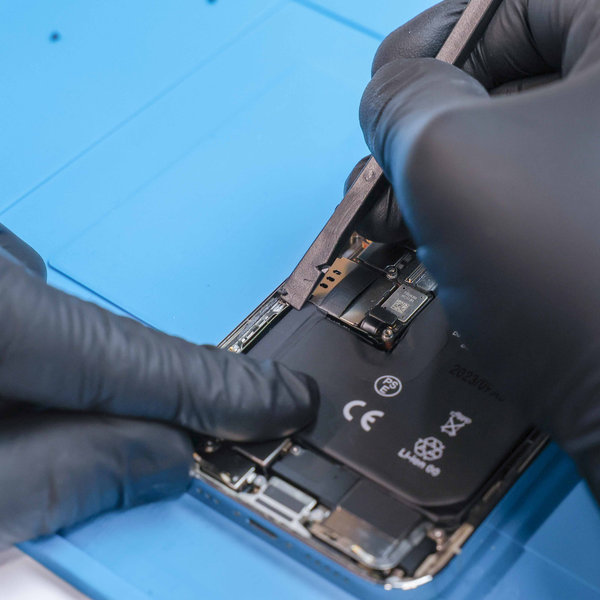

Odstraňte veškeré staré lepidlo po obvodu pouzdra iPhonu pomocí spudgeru nebo pinzety.

Nezapomeňte odstranit všechny zbývající menší kousky lepidla hrotem spudgeru.

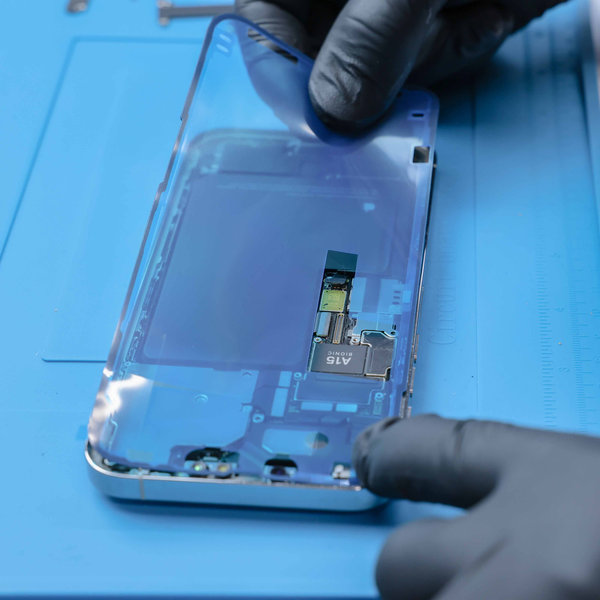

Všechny komponenty telefonu připojte zpět k zadnímu sklu opačným postupem a naneste nové lepidlo kolem okrajů iPhonu.

Nové lepidlo zajistí odolnost iPhonu vůči vodě a prachu.

Před nasazením zadního skla na iPhone nezapomeňte odstranit ochrannou fólii.

Při nanášení nového lepidla buďte přesní. Nesprávná instalace může vést k tomu, že váš iPhone nebude voděodolný, a je vyšší pravděpodobnost vniknutí prachu nebo vlhkosti.



Nainstalujte zpět sestavu reproduktoru a displeje.

Zkontrolujte telefon, zda v něm nejsou zaseknuté přebytečné šrouby a malé části, a odstraňte je.

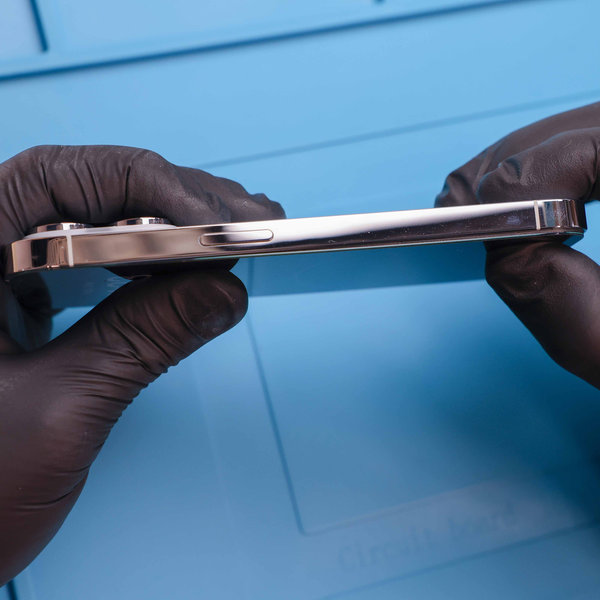

Při opětovné montáži iPhonu do původního stavu postupujte podle těchto pokynů v opačném pořadí.

Po opětovné montáži proveďte vynucený restart. Může to pomoci předejít případným problémům.
