Výměna LCD displeje Huawei P30 Pro
Technická obtížnost
Doba trvání procedury
Počet kroků v tutoriálu
Návod na výměnu LCD displeje na zařízení Xiaomi Redmi Note 9 Pro.
Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.
Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%.
Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.
Opravu realizujte na čistém a dobře osvětleném místě.
Krok 1 Demontáž slotu SIM karty
-
Pomocí sponky vysuňte slot SIM karty.
Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

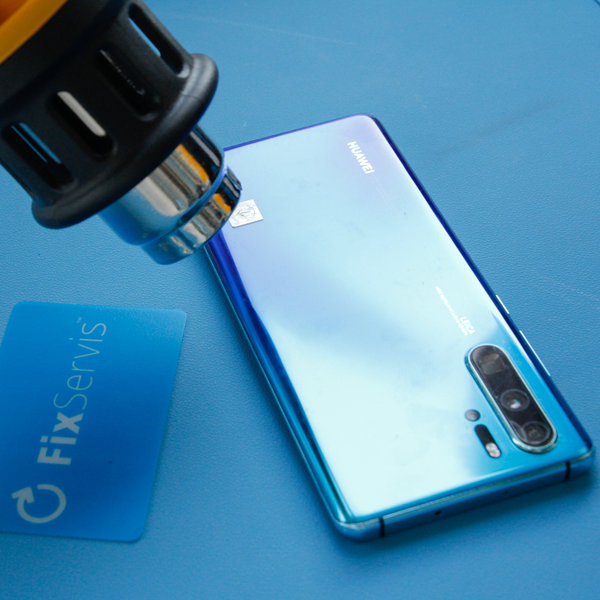

Krok 2 Otevírání 1
Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.
- Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
- Nedávejte smartphone do mikrovlnky!

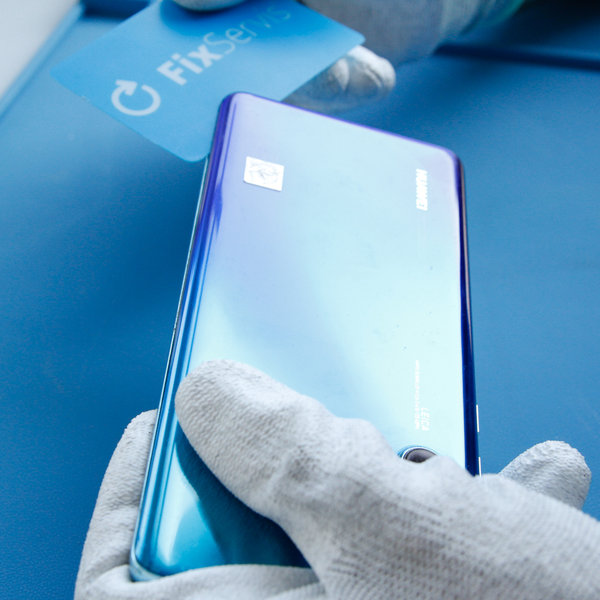

Krok 3 Otevírání 2
- Zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
- V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)
Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

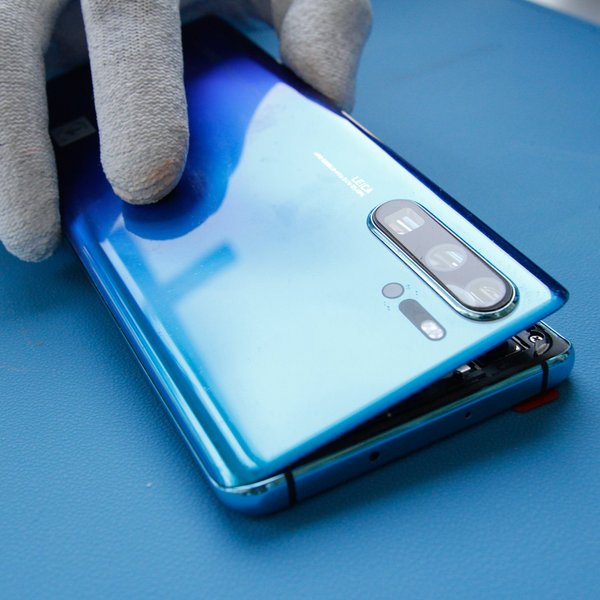

Krok 4 Odstranění zadního krytu
- Odstraňte zadní kryt.

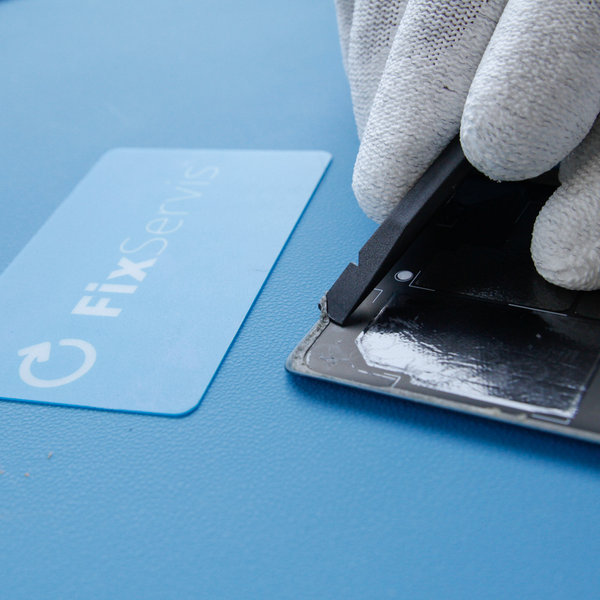

Krok 5 Odlepení starého lepidla kolem okrajů zadního krytu
- Odstraňte staré lepidlo po okrajích smartphonu.
- V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

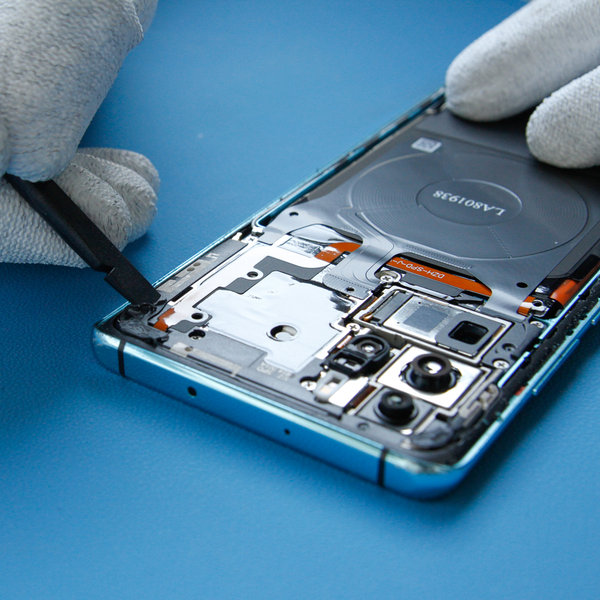

Krok 6 Odlepení starého lepidla kolem okrajů ze smartphonu
- Pomocí kartičky Fixservis a pinzety odlepte sestávající lepidlo z okrajů na zařízení.
- V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

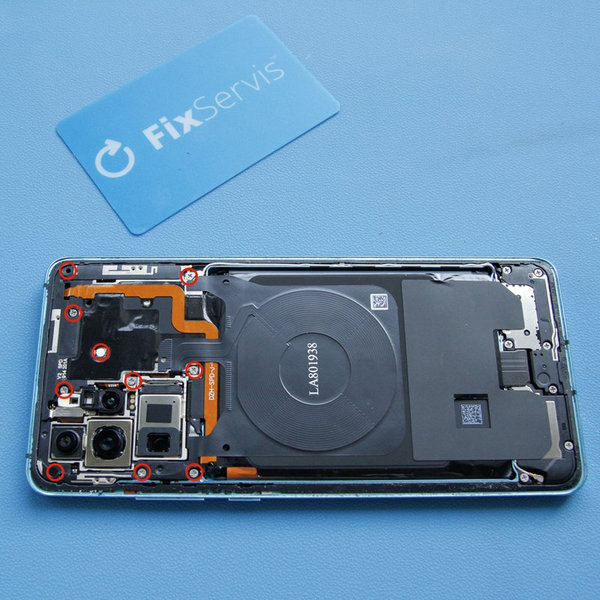

Krok 7 Demontáž krytu základní desky
- Odšroubujte 10 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt základní desky.
- Následně demontujte kryt pomocí funkce Spudger nebo pinzety.
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

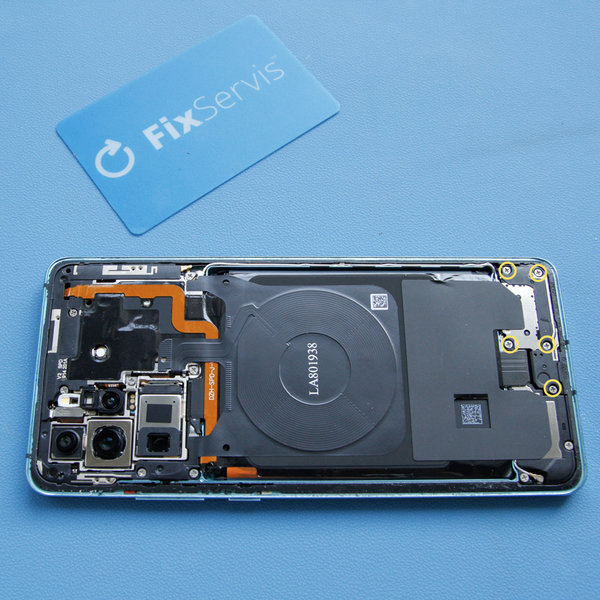

Krok 8 Demontáž krytu USB desky
- Odšroubujte 5 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt USB desky.
- Následně demontujte kryt pomocí funkce Spudger nebo pinzety.
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

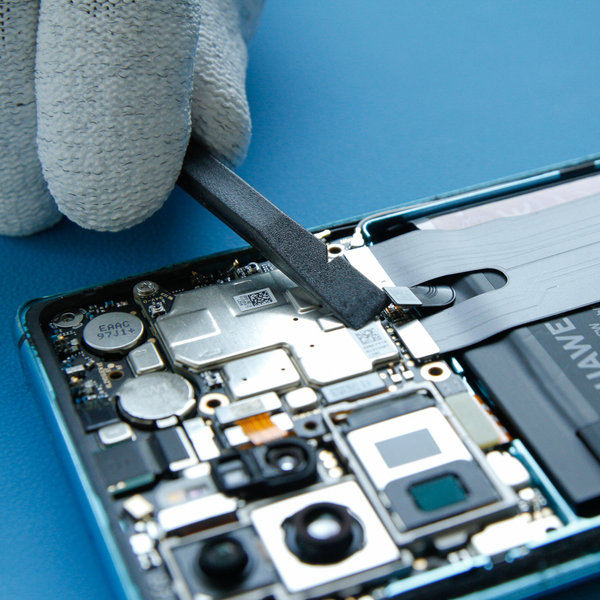

Krok 9 Odpojení baterie
-
Plochým koncem Spudgeru odpojte konektor baterie.

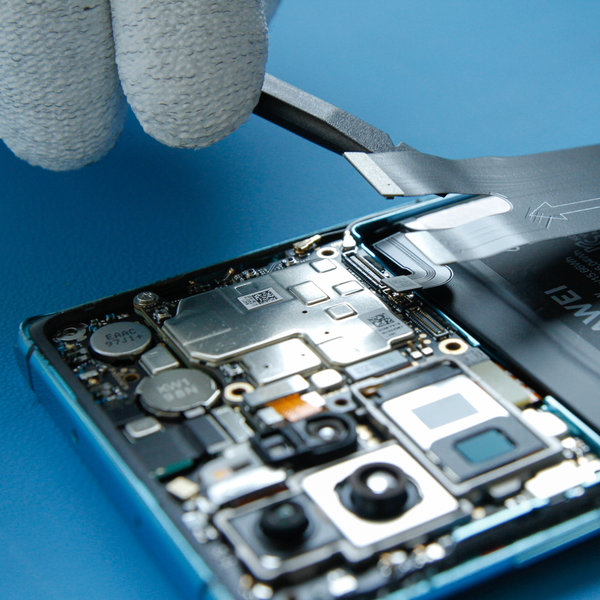

Krok 10 Odpojení propojovacího flex kabelu od základní desky
- Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky z horní a dolní strany.
- Následně ho odstraňte pomocí pinzety.

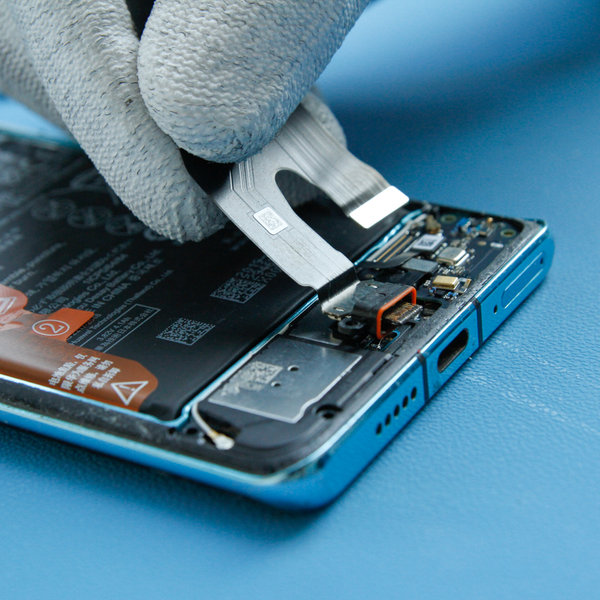

Krok 11 Odpojení flex kabelu displeje
- Plochým koncem Spudgeru vypáčte a odpojte flex kabel displeje.
- Následně ho odstraňte pomocí pinzety.

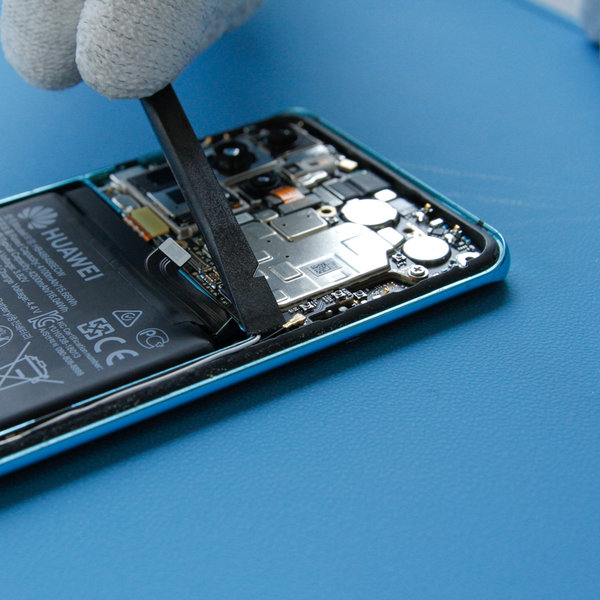

Krok 12 Odpojení NFC antény
- Plochým koncem Spudgeru odpojte NFC anténu z horní a dolní části smartphonu.
- Následně ji odstraňte pomocí pinzety.

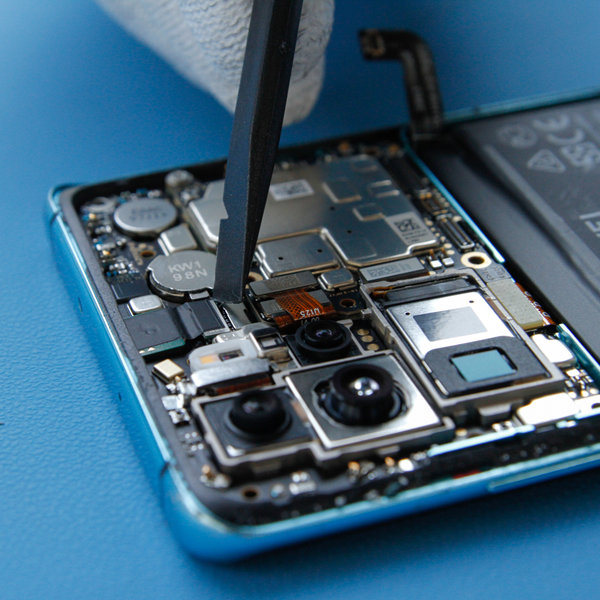

Krok 13 Odpojení předního fotoaparátu
- Odpojte přední fotoaparát pomocí Spudgera a následně jej vyjměte pinzetou.

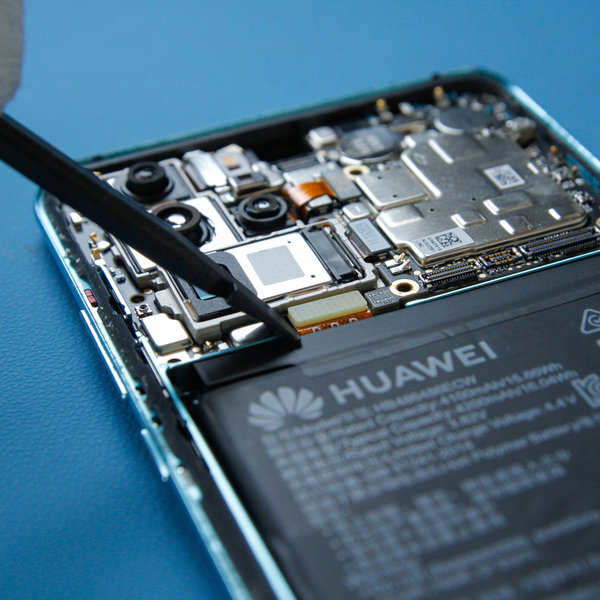

Krok 14 Odpojení konektoru displeje na základní desce
- Odpojte konektor displeje pomocí Spudgera.

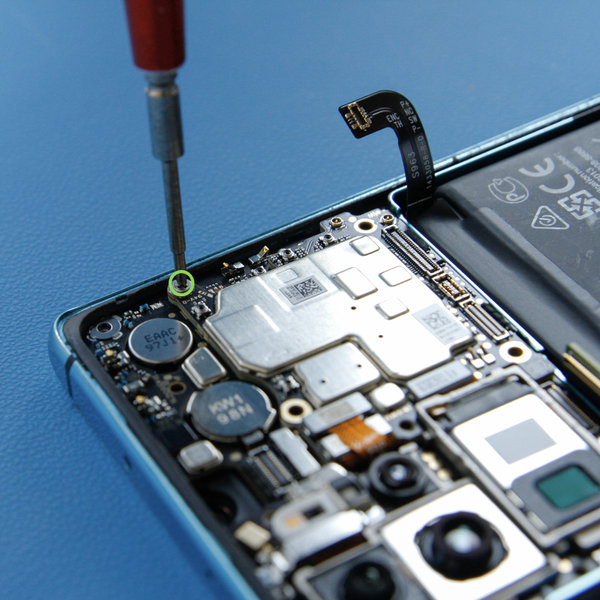

Krok 15 Odmontování základní desky
- Odšroubujte 1 křížovou šroub pomocí Pentalobe (křížového) šroubováku.
- Vyberte základní desku pomocí Spudgera.

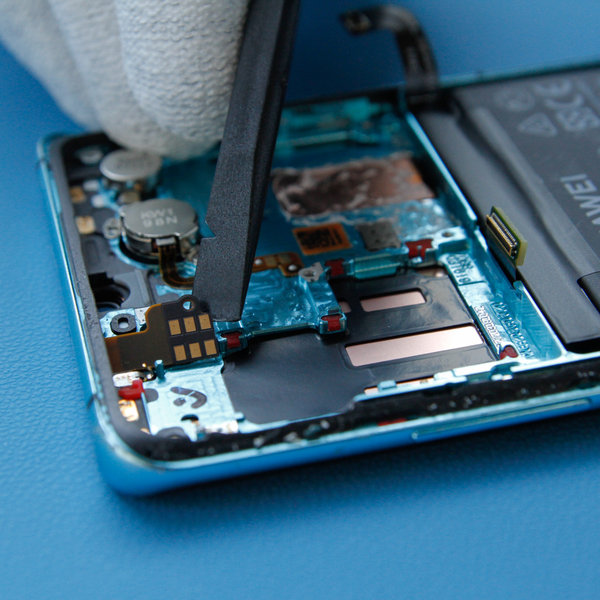

Krok 16 Odpojení snímače
- Odpojte snímač pomocí Spudgera a vyjměte jej.

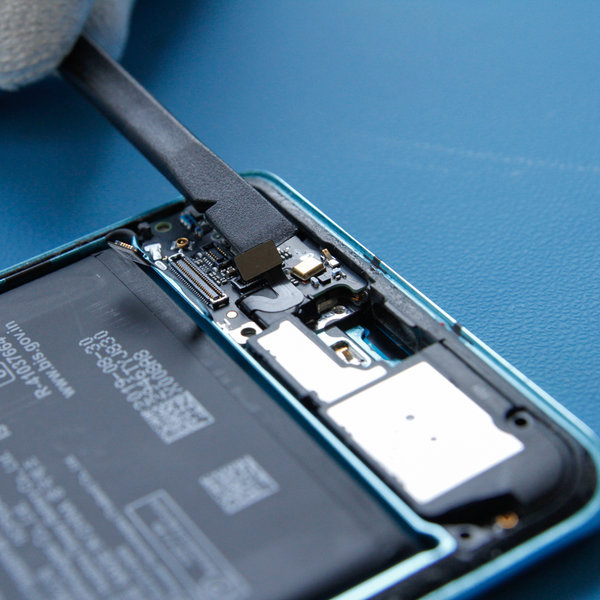

Krok 17 Odpojení konektor od spodní desky
-
Pomocí nástroje Soudger odpojte konektor od spodní desky.

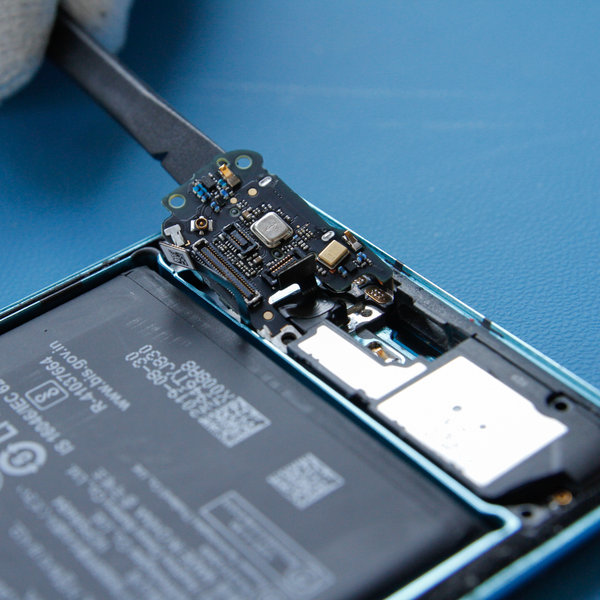

Krok 18 Demontáž desku s čtečkou SIM karty
- Odmontujte desku s čtečkou SIM karty pomocí Spudgera a následně ji vyberte.

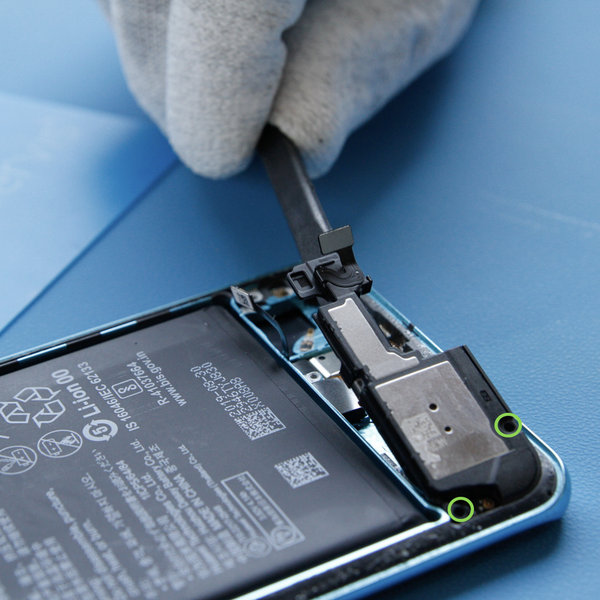

Krok 19 Odmontování reproduktoru sláchadla
- Odšroubujte 2 šrouby pomocí šroubováku Pentalobe (křížového), které drží reproduktor a pomocí Spudgera vyberte reproduktor.

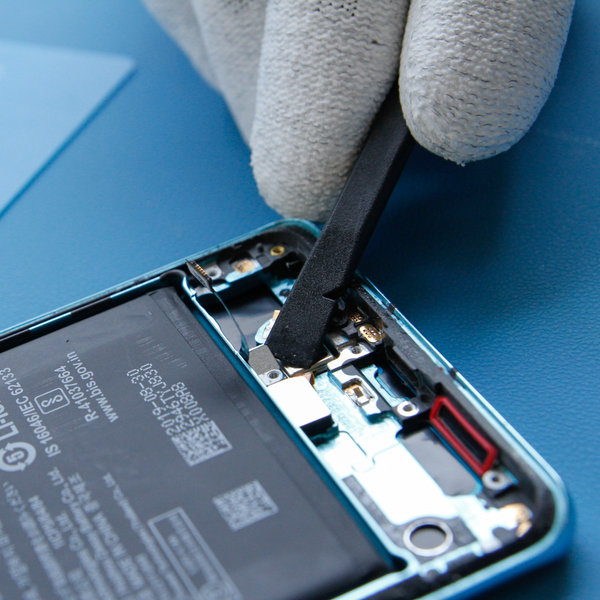

Krok 20 Odpojení flex kabelu
- Odpojte konektor pomocí Spudgera a odmontujte flex kabel.

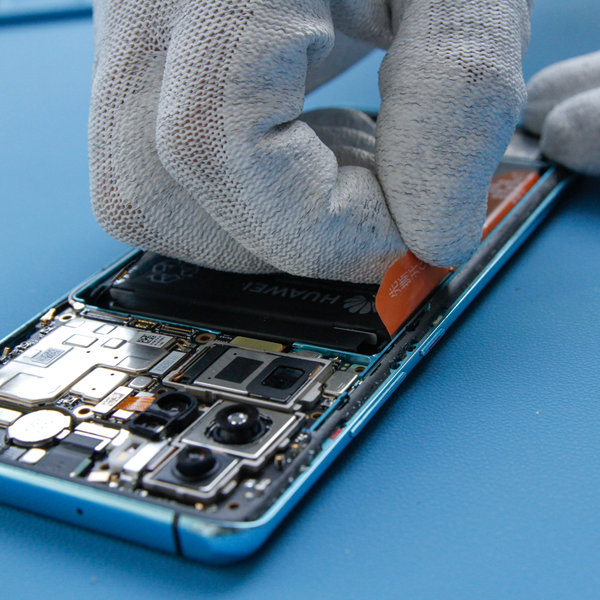

Krok 21 Odlepení lepicích úchytů z baterie
- Pomocí pinzety odlepte pásky nalepené na baterii.
- Uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.

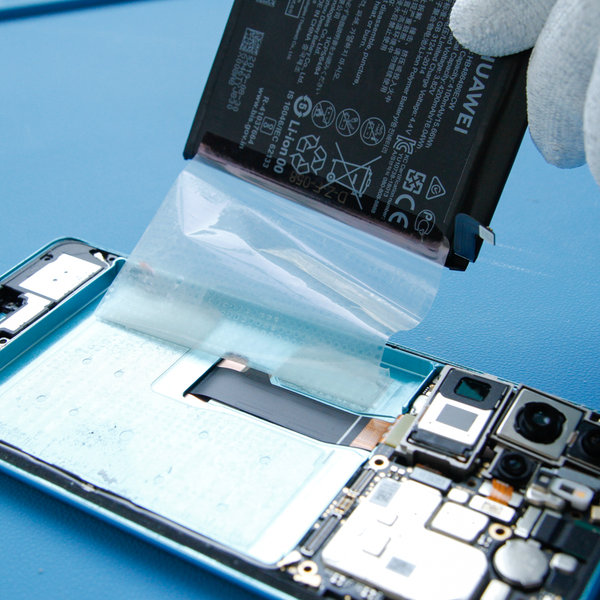

Krok 22 Výběr baterie
- Pomocí Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.
- V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla na baterii.

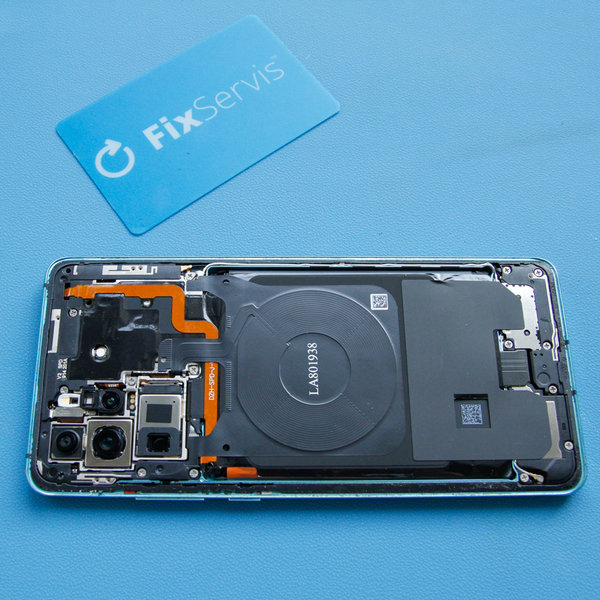

Krok 23 Namontování nového LCD displeje
- Namontujte všechny komponenty od tohoto kroku zpětně.
Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

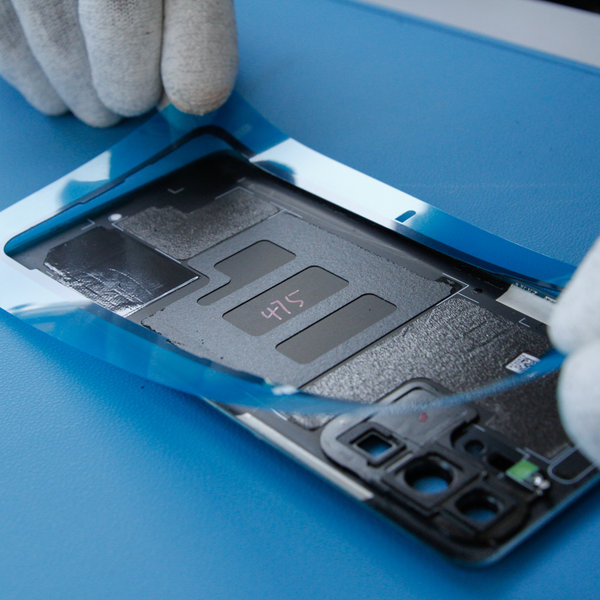

Krok 24 Nalepení nového lepidla na zadní kryt smartphonu
- Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
- Následně ho přilepte k smartphonu.
Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

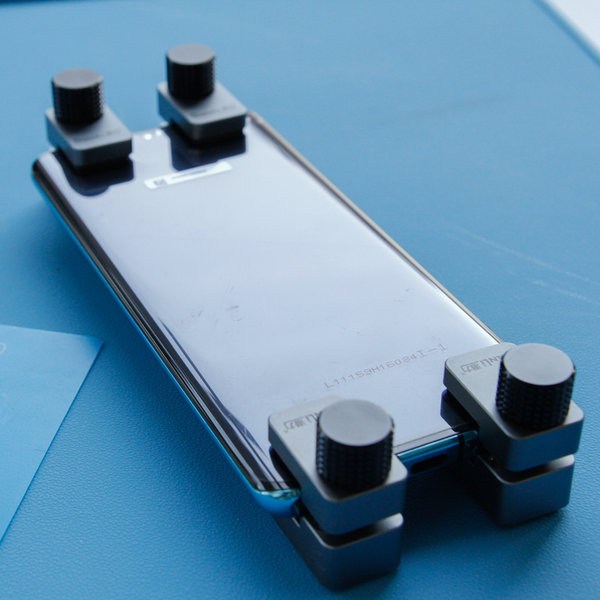

Krok 25 Uchopení svorek
- Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
