Výměna baterie Samsung Galaxy A21
Technická obtížnost
Doba trvání procedury
Počet kroků v tutoriálu
Návod na výměnu baterie v zařízení Samsung Galaxy A21.
Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.
Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%. Pokud je Vaše baterie nafouknutá, postupujte velmi opatrně a nezahřívejte zařízení. Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.
Při opětovné montáži budete potřebovat lepidlo na připevnění baterie a zadního krytu.
Opravu realizujte na čistém a dobře osvětleném místě.
Po dokončení opravy si kalibrujte svou novou baterii, abyste docílili optimální výkon. Nabijte ji na 100% a pokračujte v nabíjení ještě alespoň 2 hodiny. Pak telefon používejte, dokud se nevypne z důvodu vybité baterie a následně nabijte bez přerušení na 100%.
Krok 1 Demontáž slotu SIM karty
- Pomocí sponky vysuňte slot SIM karty.
Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

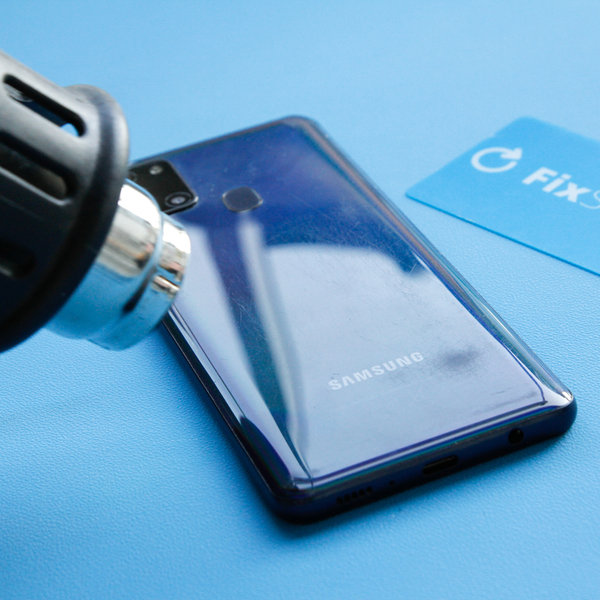

Krok 2 Otevírání 1
Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.
- Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
- Nedávejte smartphone do mikrovlnky !!!

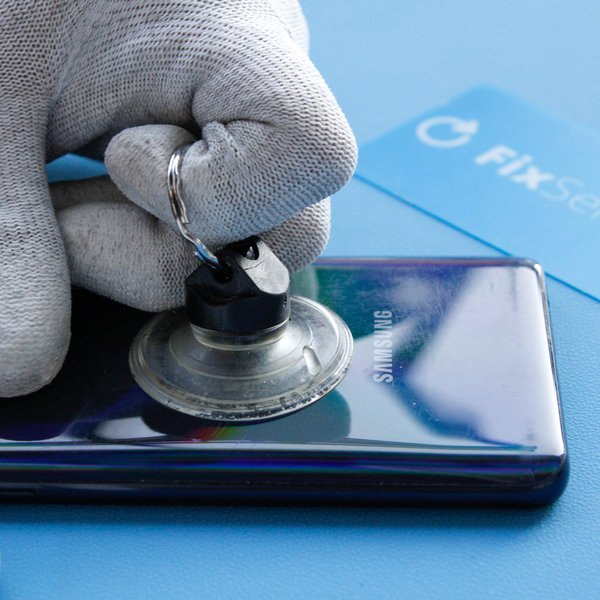

Krok 3 Otevírání 2
- Umístěte přísavku na zadní kryt, abyste mohli jemným tlakem oddělit zadní kryt od rámu smatrphonu.
- Následně zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
- V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)
Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

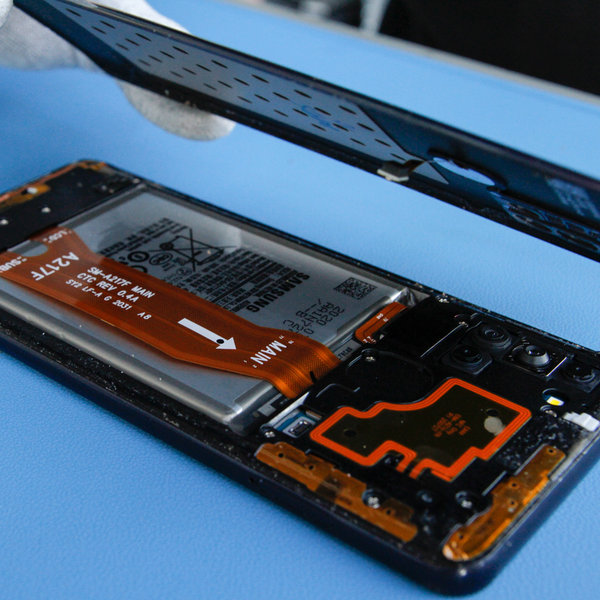

Krok 4 Odstranění zadního krytu
- Odstraňte zadní kryt.

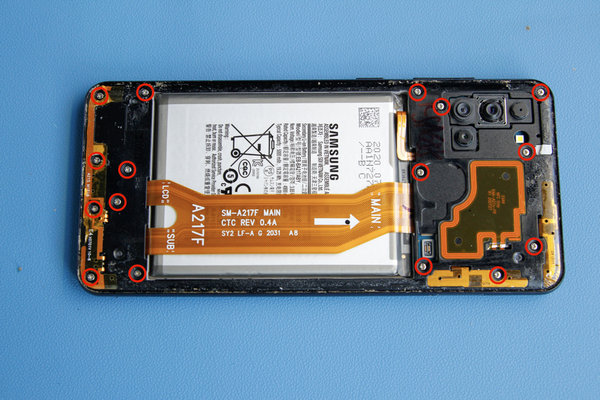

Krok 5 Odmontování středního rámu
- Odšroubujte šestnáct šroubů 3 mm Phillips pomocí šroubováku Pentalobe, které zajišťují střední rám.
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození vašeho smartphonu.

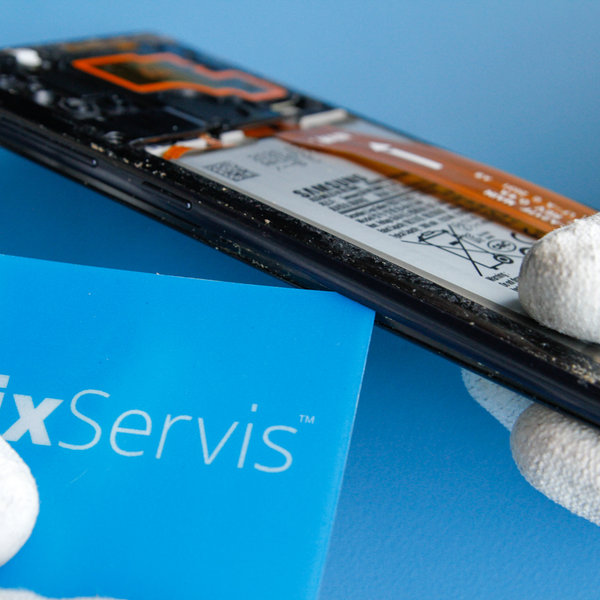

Krok 6 Odstranění středního rámu
- Vložte kartičku Fixservis mezi sestavu středního rámu a předního panelu a pomalým posouváním okolo smartphonu oddělte střední rám.
- Následně ho odstraňte.

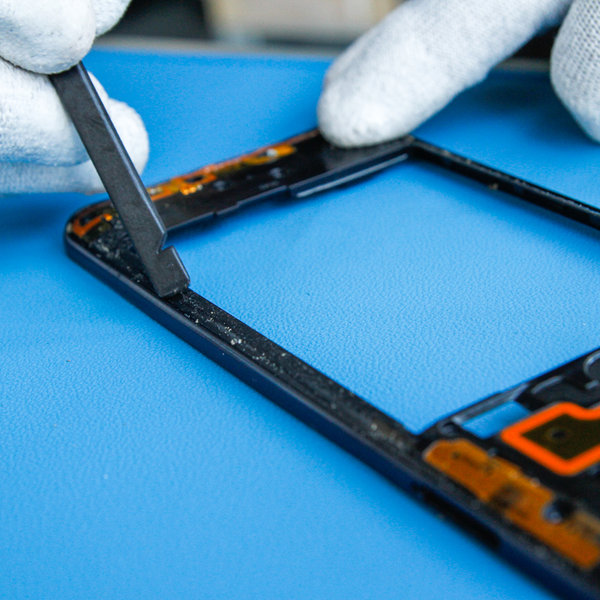

Krok 7 Odlepení starého lepidla kolem okrajů ze středního rámu
- Odstraňte staré lepidlo po okrajích středního rámu.
- V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku starého lepidla.

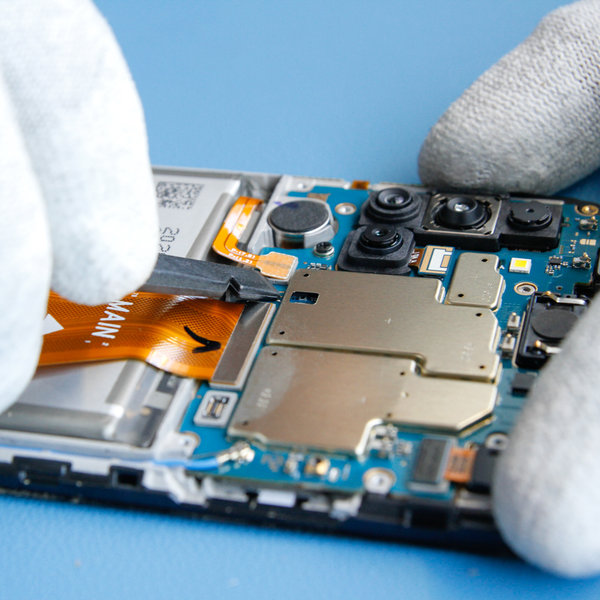

Krok 8 Odpojení baterie
- Plochým koncem Spudgeru odpojte konektor baterie.

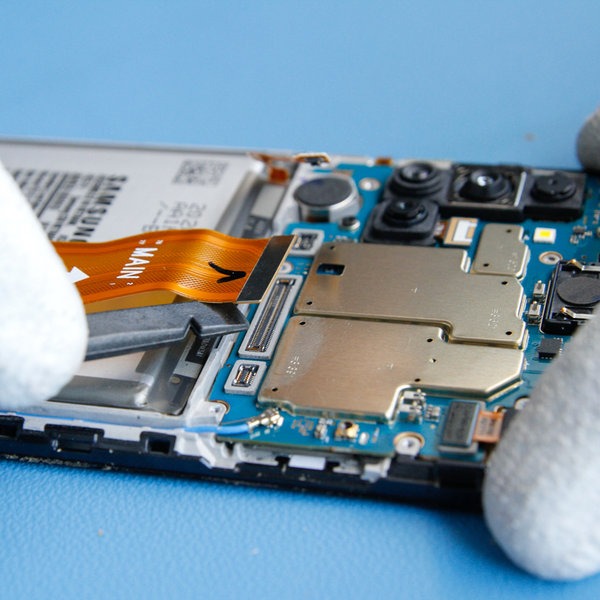

Krok 9 Odpojení propojovacího kabelu od základní desky
- Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky z horní a dolní strany.
- Následně ho odstraňte pomocí pinzety.

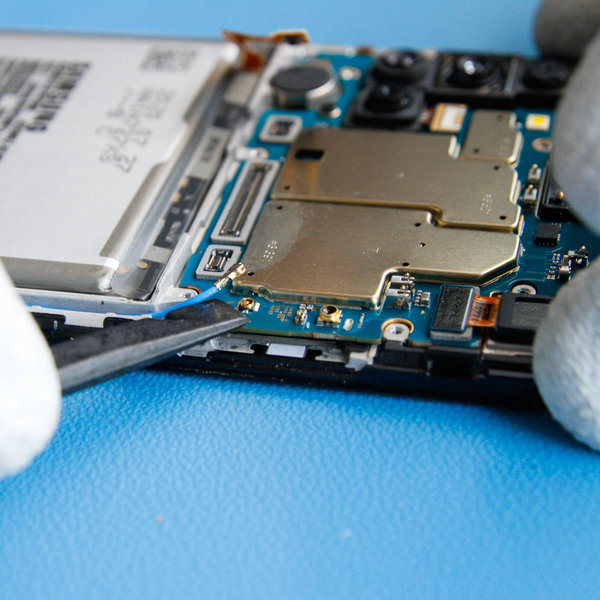

Krok 10 Odpojení kabelu antény
- Kabel antény mobilního telefonu je připevněn k základní desce.
- Pomocí nástroje Spudger odpojte anténu z horní i dolní části od základní desky a následně ji vyberte pomocí pinzety.

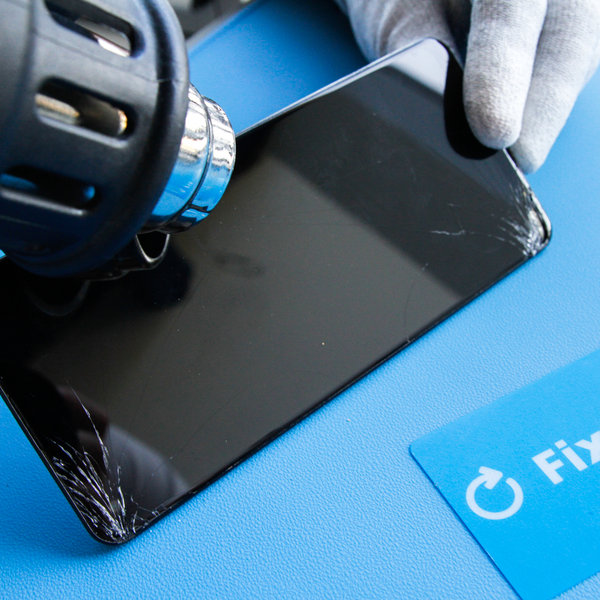

Krok 11 Nahřátí displeje
- Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.
Dejte si pozor, abyste smartphone nepřehřály.

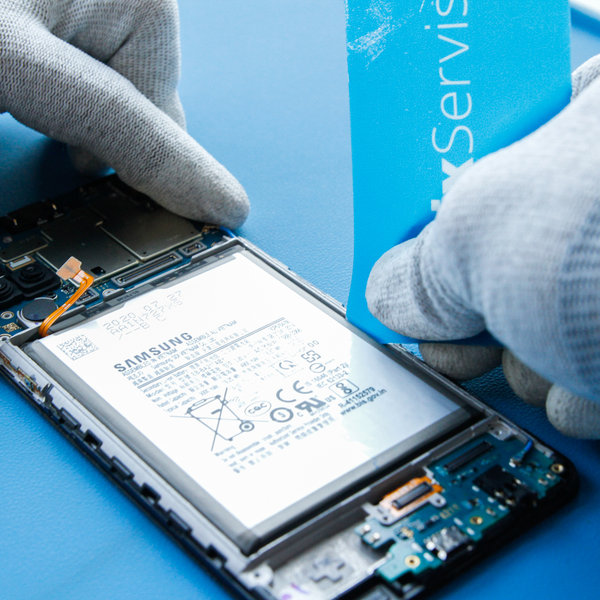

Krok 12 Výběr baterie
- Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.

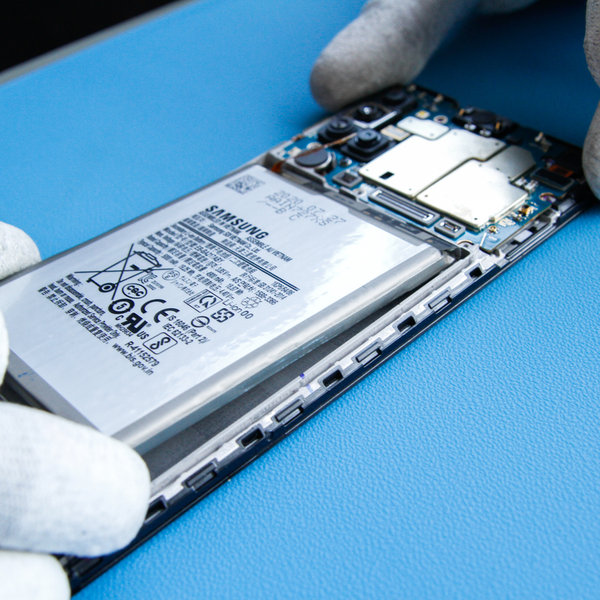

Krok 13 Vložení nové baterie
- Následně vložte novou baterii a pomocí oboustranné lepicí pásky ji přilepte zpět do smartphonu.
Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

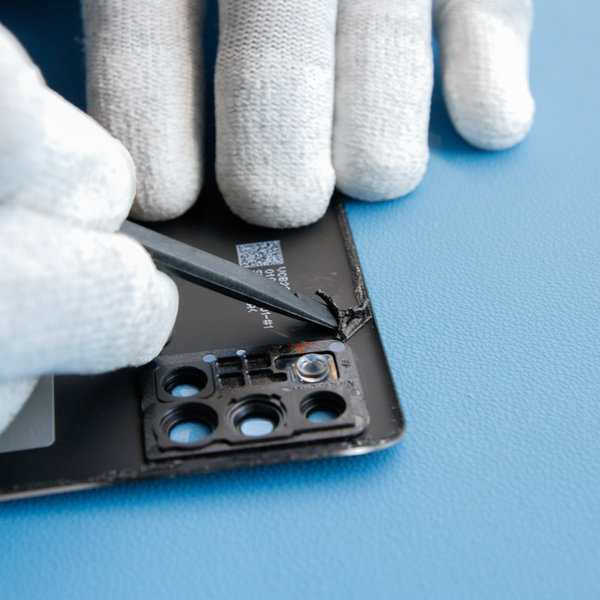

Krok 14 Odlepení starého lepidla kolem okrajů zadního krytu
- Odstraňte staré lepidlo po okrajích smartphonu.
- V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

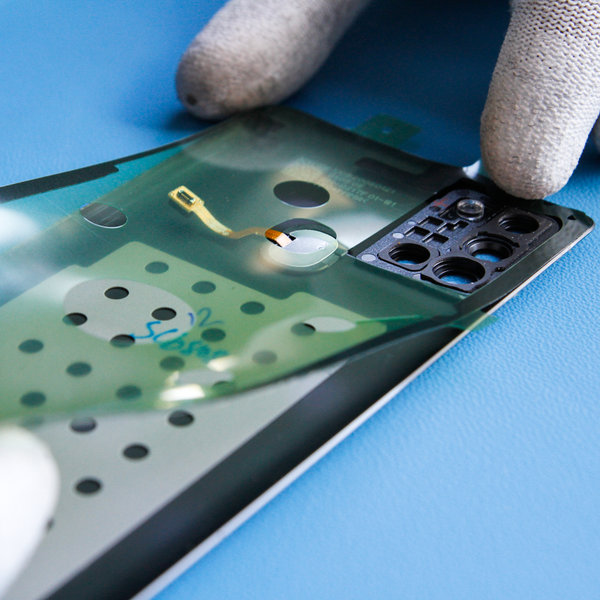

Krok 15 Nalepení nového lepidla na zadní kryt smartphonu
- Nalepte novou lepku po okrajích zadního krytu z vnitřní strany.
- Následně ho přilepte k smartphonu.
Nové lepidlo zajistí odolnost smartphonu vůči vodě a prachu.

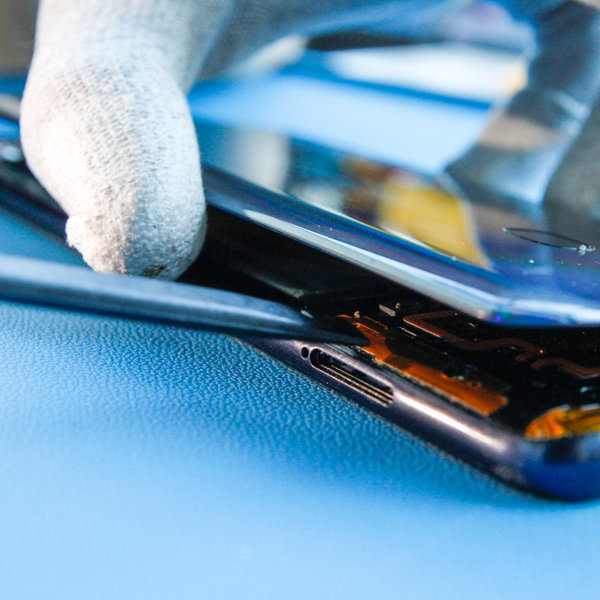

Krok 16 Nasazení zadního krytu
- Pomocí nástroje Spudger zapojte flex kabel snímače otisků prstů se sestavou smartphonu ještě před nasazením zadního krytu.
- Nasaďte zadní kryt na sestavu smartophonu.

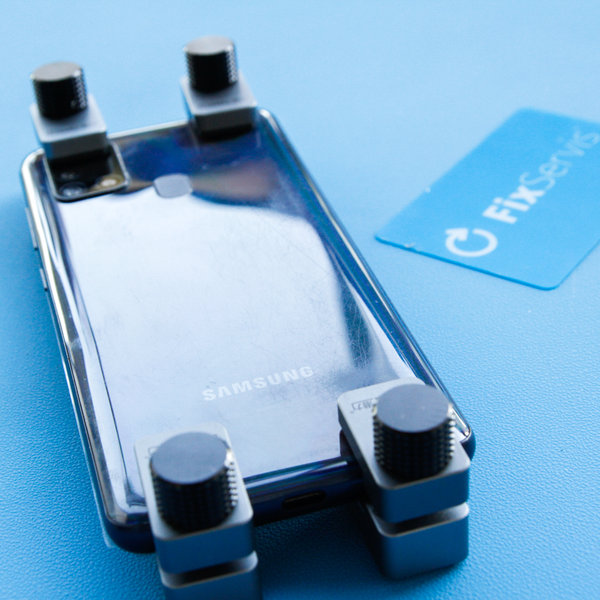

Krok 17 Uchopení svorek
- Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
