Výměna baterie Xiaomi Redmi Note 9 Pro

Přidáno 20.09.2021

Technická obtížnost

Stredne náročné

Doba trvání procedury

60 minút

Počet kroků v tutoriálu

18
Návod na výměnu baterie v zařízení Xiaomi Redmi Note 9 Pro.

Otevřením zařízení se poruší jeho vodotěsné těsnění. Pokud ho nevyměníte, telefon bude fungovat, ale nebude vodotěsný.

Předtím než začnete s demontáží, vybijte baterii v zařízení pod 25%. Pokud je Vaše baterie nafouknutá, postupujte velmi opatrně a nezahřívejte zařízení. Pokud si nejste jisti, jak postupovat, vezměte zařízení odborníkem.

Při opětovné montáži budete potřebovat lepidlo na připevnění baterie a zadního krytu.
Opravu realizujte na čistém a dobře osvětleném místě.

Po dokončení opravy si kalibrujte svou novou baterii, abyste docílili optimální výkon. Nabijte ji na 100% a pokračujte v nabíjení ještě alespoň 2 hodiny. Pak telefon používejte, dokud se nevypne z důvodu vybité baterie a následně nabijte bez přerušení na 100%.

Krok 1
Demontáž slotu SIM karty

  • Pomocí sponky vysuňte slot SIM karty.

Při opětovném vkládání slotu SIM karty dbejte na správnou orientaci.

Krok 2

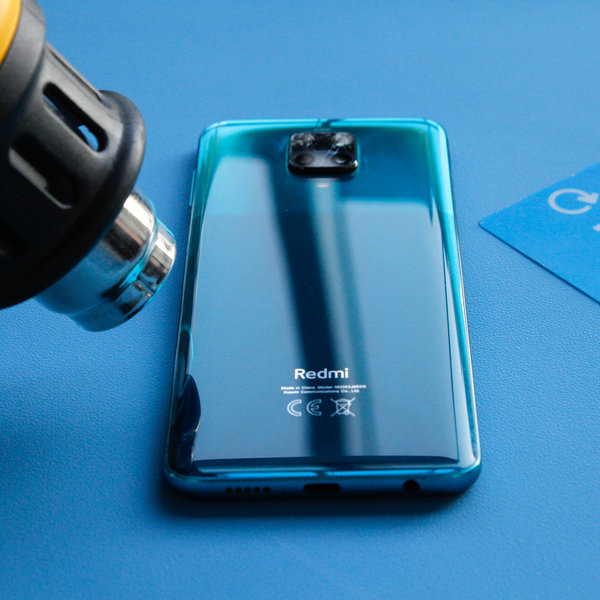

Otevírání 1

Otevírání 1

Zahřátí spodní hrany smartphonu pomáhá změkčit lepidlo chránící displej a usnadňuje jeho otevření.

  • Pomocí fénu nebo horkovzdušné pistole zahřejte spodní okraj smartphonu cca 3 minuty, aby teplota dosáhla cca 80 ° C.
  • Nedávejte smartphone do mikrovlnky!

Krok 3

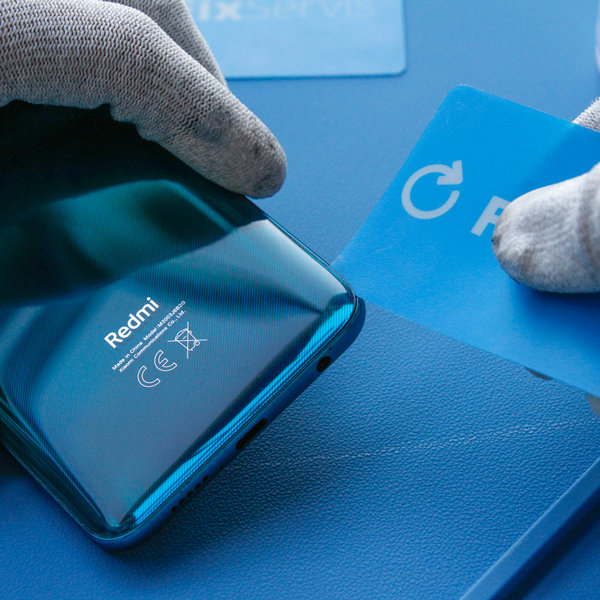

Otevírání 2

Otevírání 2
Otevírání 2 #1
Otevírání 2 #2
  • Zasuňte kartičku Fixservis mezi rám a zadní kryt, aby se vytvořil mírný otvor a pomalým posouváním odlepte zadní kryt.
  • V případě potřeby použijte čisticí kapalinu (Cleanser - Isopropanol 100%)

Pokud máte problém oddělit zadní kryt, zahřejte znovu smartphone na další změkčení lepidla. Dejte si pozor, abyste se vyhnuli přehřátí.

Krok 4

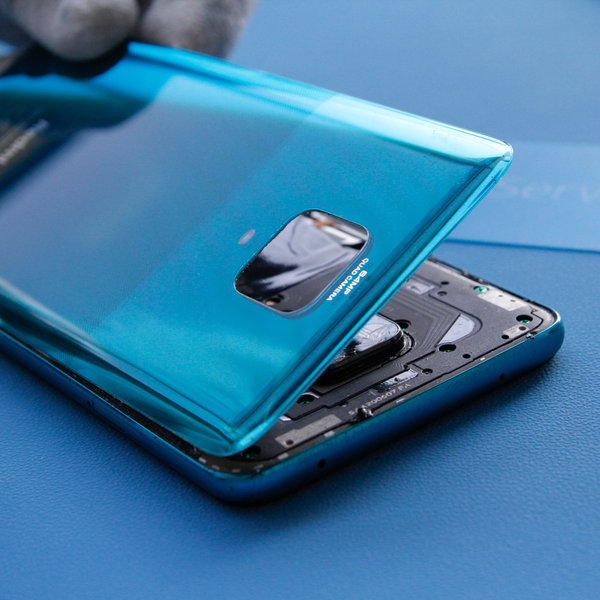

Odstranění zadního krytu

Odstranění zadního krytu
  • Odstraňte zadní kryt.

Krok 5

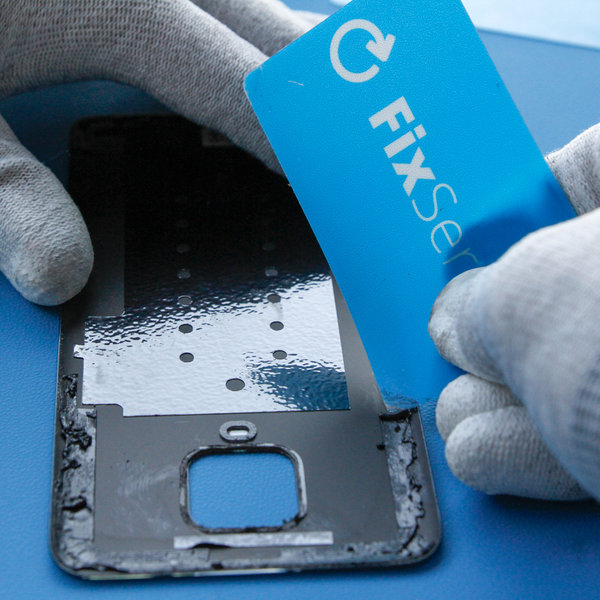

Odlepení starého lepidla kolem okrajů zadního krytu

Odlepení starého lepidla kolem okrajů zadního krytu
Odlepení starého lepidla kolem okrajů zadního krytu #1
Odlepení starého lepidla kolem okrajů zadního krytu #2
  • Odstraňte staré lepidlo po okrajích smartphonu.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

Krok 6

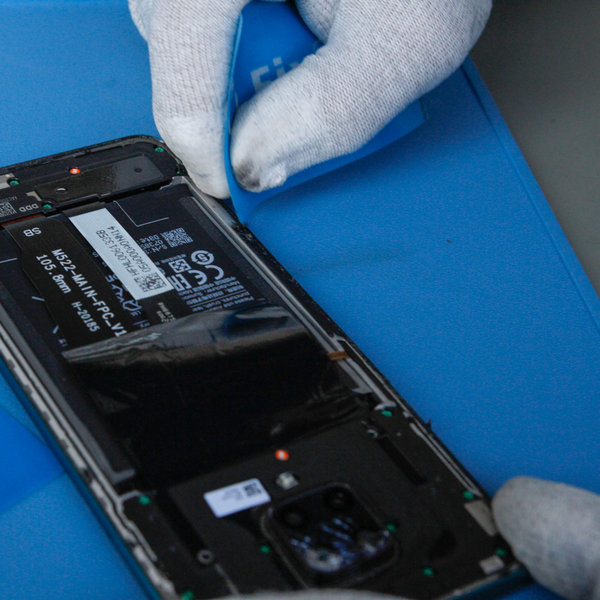

Odlepení starého lepidla kolem okrajů ze smartphonu

Odlepení starého lepidla kolem okrajů ze smartphonu
Odlepení starého lepidla kolem okrajů ze smartphonu #1
Odlepení starého lepidla kolem okrajů ze smartphonu #2
  • Pomocí kartičky Fixservis a pinzety odlepte sestávající lepidlo z okrajů na zařízení.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla.

Krok 7

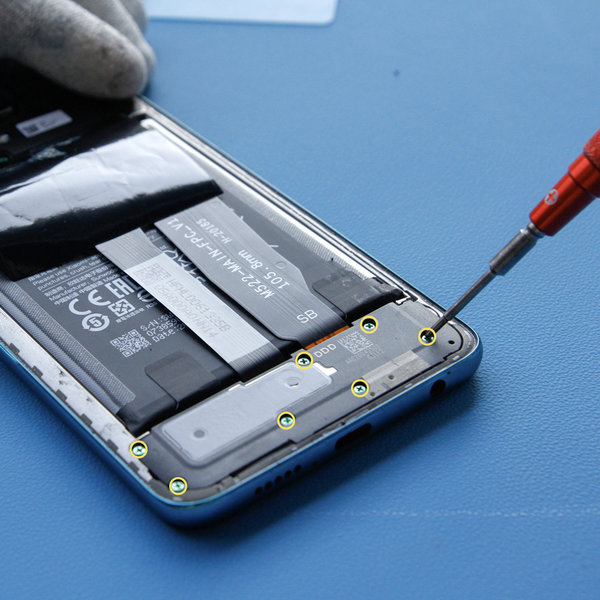

Demontáž krytu USB desky

Demontáž krytu USB desky
Demontáž krytu USB desky #1
Demontáž krytu USB desky #2
  • Odšroubujte 7 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt USB desky.
  • Následně demontujte kryt pomocí funkce Spudger nebo pinzety.
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

Krok 8

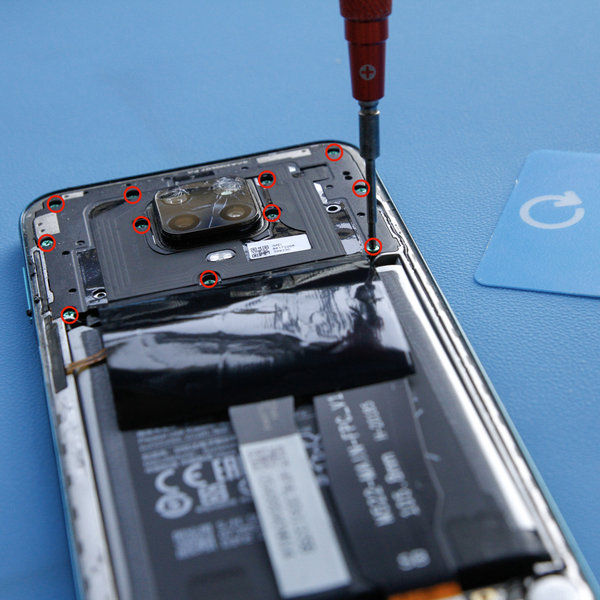

Demontáž krytu základní desky

Demontáž krytu základní desky
Demontáž krytu základní desky #1
Demontáž krytu základní desky #2
  • Odšroubujte 11 křížových šroubů pomocí Pentalobe (křížového) šroubováku upevňující kryt základní desky.
  • Následně demontujte kryt pomocí funkce Spudger nebo pinzety.
Během celé opravy sledujte každý šroub a ujistěte se, že se vrací přesně tam, odkud pochází, aby nedošlo k poškození smartphonu.

Krok 9

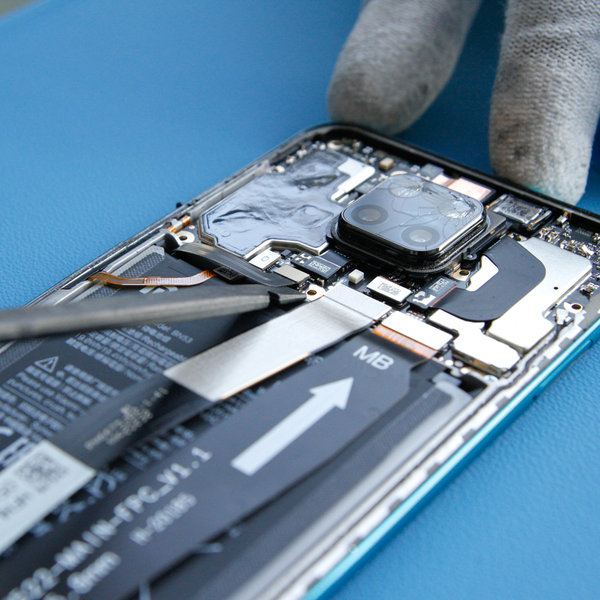

Odpojení baterie

Odpojení baterie
  • Plochým koncem Spudgeru odpojte konektor baterie.

Krok 10

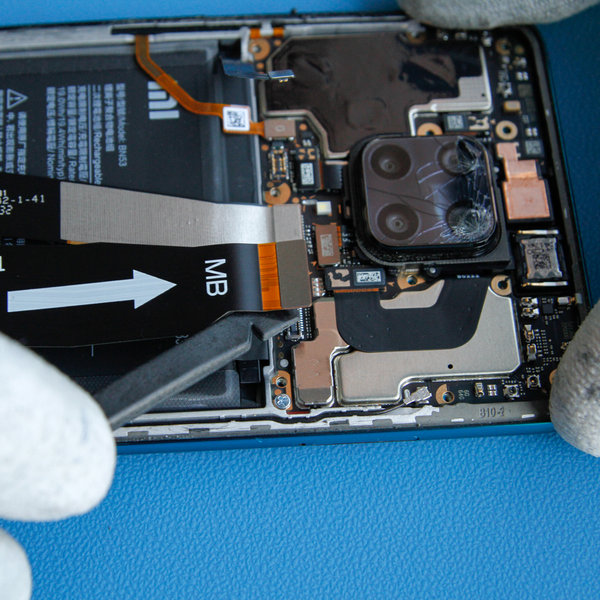

Odpojení propojovacího flex kabelu od základní desky

Odpojení propojovacího flex kabelu od základní desky
Odpojení propojovacího flex kabelu od základní desky #1
Odpojení propojovacího flex kabelu od základní desky #2
Odpojení propojovacího flex kabelu od základní desky #3
  • Plochým koncem Spudgeru vypáčte a odpojte propojovací kabel od základní desky z horní a dolní strany.
  • Následně ho odstraňte pomocí pinzety.

Krok 11

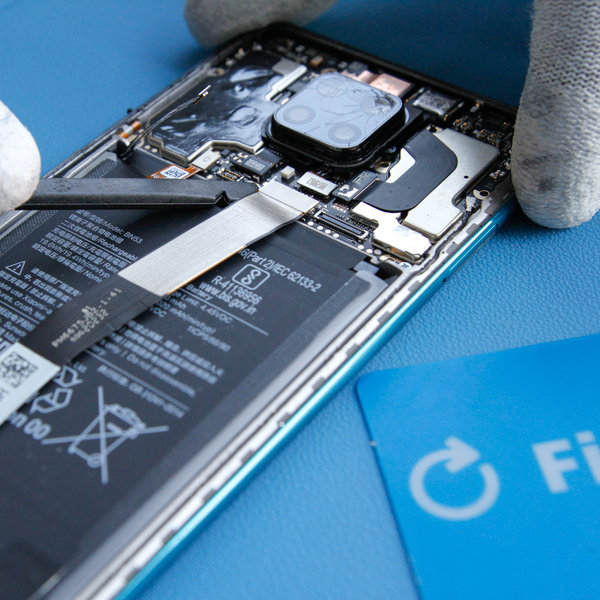

Odpojení flex kabelu displeje

Odpojení flex kabelu displeje

  • Plochým koncem Spudgeru vypáčte a odpojte flex kabel displeje.
  • Následně ho odstraňte pomocí pinzety.

Krok 12

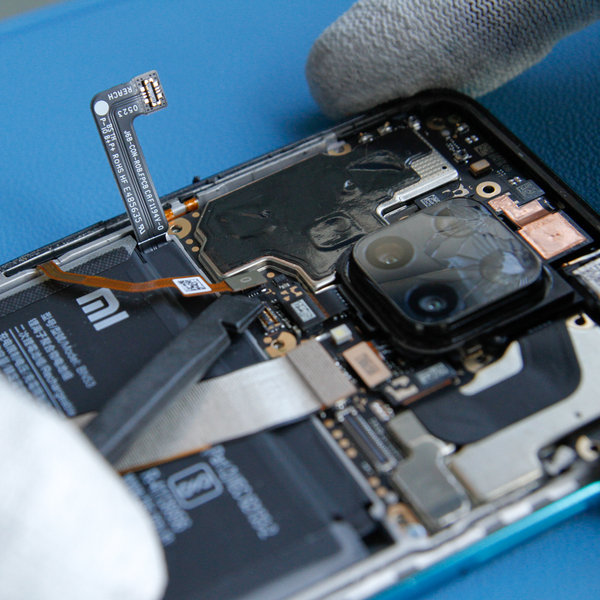

Odpojení flex kabelu od tlačítka napájení / hlasitosti

Odpojení flex kabelu od tlačítka napájení / hlasitosti

  • Plochým koncem Spudgeru vypáčte a odpojte konektor od tlačítka napájení / hlasitosti.

Krok 13

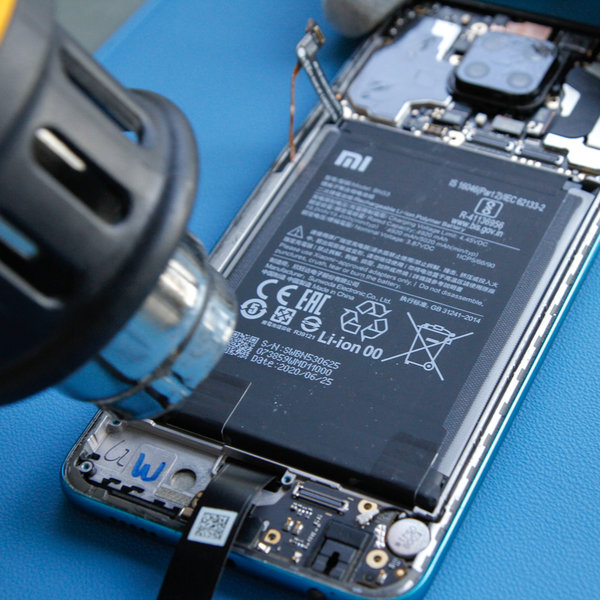

Nahřátí baterie

Nahřátí baterie
  • Použijte vysoušeč vlasů nebo horkovzdušnou pistoli na displej na 1-2 minuty, aby změklo lepidlo pod baterií.

Dejte si pozor, abyste smartphone nepřehřály.

Krok 14

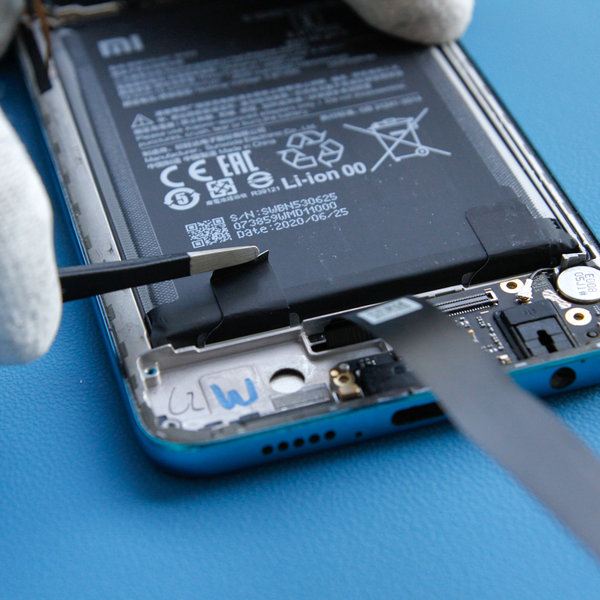

Odlepení lepicích úchytů

Odlepení lepicích úchytů
Odlepení lepicích úchytů #1
Odlepení lepicích úchytů #2
Odlepení lepicích úchytů #3
  • Pomocí pinzety odlepte pásky nalepené na baterii.
  • Uchopte úchytky současně a pomalu tažením táhněte lepidlo směrem od baterie.

Krok 15

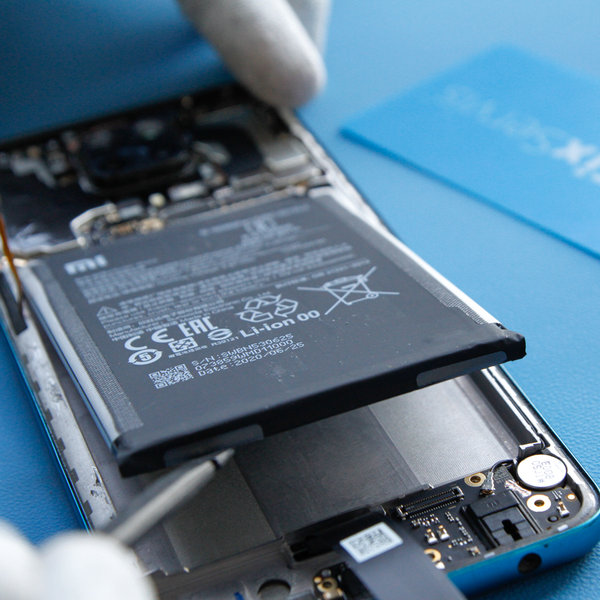

Výběr baterie

Výběr baterie
Výběr baterie #1
Výběr baterie #2

  • Pomocí velkého Spudgera nebo kartičky Fixservis vyjměte baterii ze zařízení.
  • V případě potřeby použijte čisticí sprej Cleanser IPA Plus na vyčištění zbytku lepidla na baterii.

Krok 16

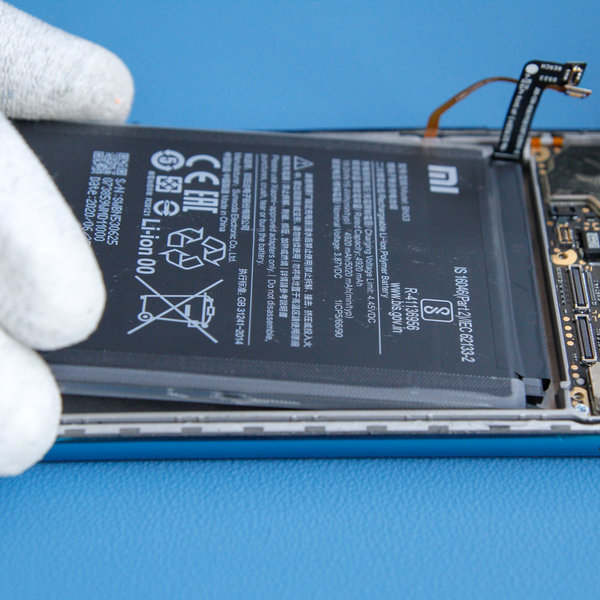

Vložení nové baterie

Vložení nové baterie
  • Následně vložte novou baterii a pomocí oboustranné lepicí pásky ji přilepte zpět do smartphonu.

Při reinstalaci postupujte podle tohoto návodu v opačném pořadí.

Krok 17

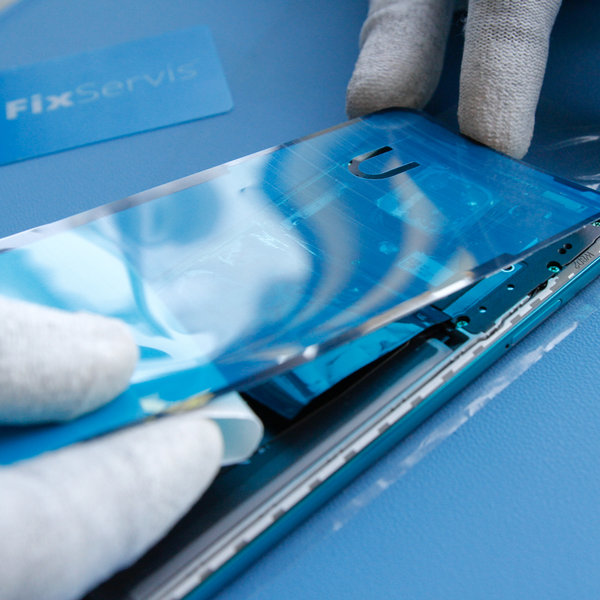

Nalepení nového lepidla na zadní kryt smartphonu

Nalepení nového lepidla na zadní kryt smartphonu
Nalepení nového lepidla na zadní kryt smartphonu #1
Nalepení nového lepidla na zadní kryt smartphonu #2

  • Nalepte novú lepku po okrajoch zadného krytu z vnútornej strany.
  • Následne ho prilepte k smartphonu.

Nové lepidlo zabezpečí odolnosť smartphonu voči vode a prachu.

Krok 18

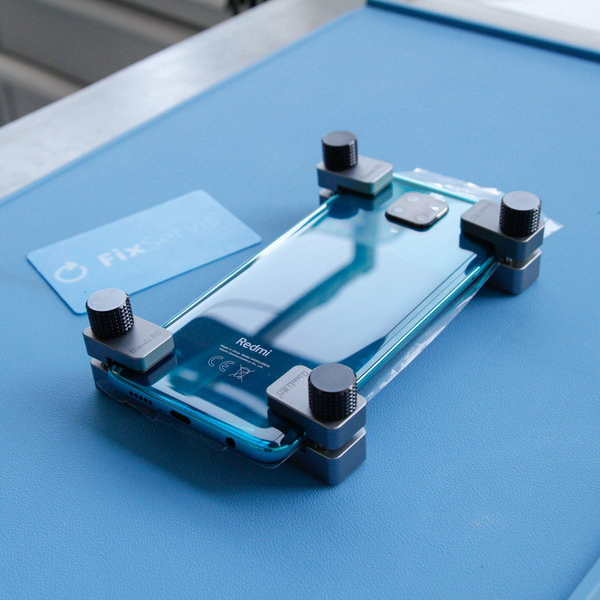

Uchopení svorek

Uchopení svorek

  • Nasaďte svorky tak, jak to je na obrázku, které zajistí lepší zpevnění lepidla mezi krytem a displejem.
